InLine paigalduskaabel Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 71025I

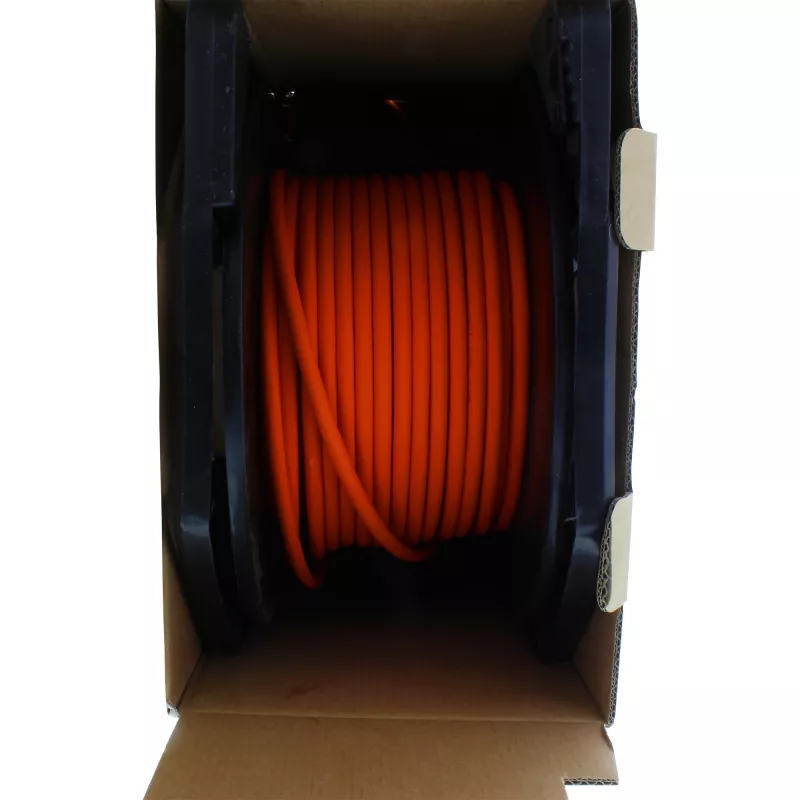

InLine paigalduskaabel Cat.7a S/FTP (4x2x0.58 AWG23) tarnitakse kerituna plastrullile, mis on fikseeritud tugevdatud papptrummelkarbi sees, võimaldades vajaliku pikkuse lihtsat ja sassivaba eemaldamist. See pakend kaitseb kaablit transportimise ja ladustamise ajal, vähendab käsitsemistööd objektil ning muudab toote mugavalt kantavaks ja ladustatavaks. Kaabel on mõeldud struktureeritud hoone paigaldiseks ja toetab andmeedastust kuni 10 Gbit/s sagedusvahemikus kuni 1200 MHz.

Eelised

Trummelkarp võimaldab ehitusplatsil lihtsat käsitsemist ilma täiendavate lahtikerimisseadmete vajaduseta, mis aitab vähendada töö- ja seadmekulusid. Pakend on kerge ja virnastatav, muutes transpordi ja postisaadetise mugavaks. Pappkaitse minimeerib määrdumist ja transpordikahjustusi ning kaablile märgitud allesjääva meetri näit lihtsustab täpset lõikamist ja paigaldamist väiksemate pikkuste korral.

Sobib

• Struktureeritud võrgupaigaldised äri- ja eluhoonetes
• Kiire Ethernet kuni 10 Gbit/s
• Pikad lõigud, kus on vajalik organiseeritud kaabliväljastus
• Paigaldised, mis nõuavad LSZH (halogeenivaba) mantlit ja tuleklassi B2ca

Peamised tehnilised andmed

• Kaabli tüüp: Cat.7a S/FTP paigalduskaabel
• Ehitus: 4x2xAWG23/1 PiMF (0,58 mm²) täisvaskjuhtidega
• Ribalaius: kuni 1200 MHz; sobiv kuni 10 Gbit/s
• Impedants: 100 Ω; alalisvoolutakistus: max 93,8 Ω/km
• Üldine punutud varjestus ja foolium paaride ümber (S/FTP)
• Mantel: halogeenivaba LSZH; värv: oranž
• Kaabli läbimõõt: u 7,8 mm
• Temperatuurivahemik: paigaldus 0 °C kuni 50 °C; töötemperatuur -20 °C kuni 60 °C; ladustamine -20 °C kuni 50 °C
• Tulekäitumine: B2ca vastavalt EN 50575:2014/A1:2016
• Pakend/pikkused: trummelkarp saadaval 50 m, 100 m, 300 m; 500 m tarnitakse rullil; 10 m ja 25 m tarnitakse karbis

Kasutamine

Asetage trummelkarp stabiilsele pinnale ja kerige kaabel plastrullilt vajaliku pikkuseni, kasutades allesjääva meetri näitu täpseks mõõtmiseks. Lõigake kaabel sobivate tööriistadega ja otsastage ühilduvate RJ45 konnektorite või keystone-pesadega, järgides standardseid otsastusprotseduure S/FTP Cat.7a kaablitele. Järgige soovitatud paigaldustemperatuuri vahemikku ning vältige kitsaid paindeid ja muljumist marsruutimisel, et säilitada elektriline jõudlus.

Soovitused

Parimate tulemuste saavutamiseks testige pärast otsastamist sertifitseeritud kaablitesteriga, et kontrollida järjepidevust, paaride terviklikkust ja võõristamise jõudlust. Hoidke trummelkarpi kuivas, tempereeritud kohas määratud ladustamistemperatuuri vahemikus ja kaitske kaablit otsese UV-kiirguse eest, kui see jäetakse pikemaks ajaks õue.
