InLine paigalduskaabel Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200MHz B2ca 10m

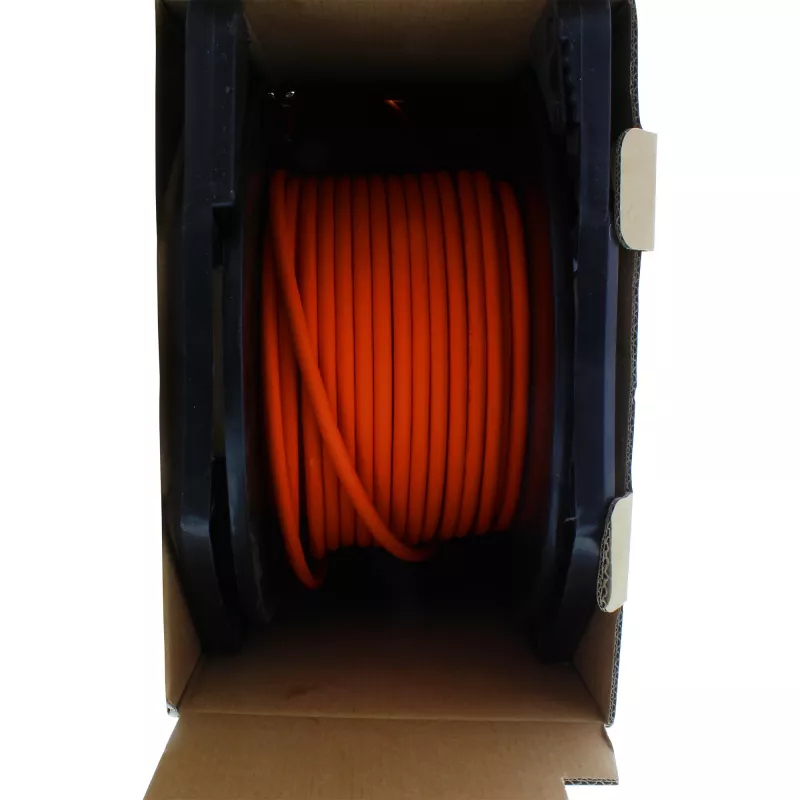

InLine paigalduskaabel Cat.7a S/FTP tarnitakse rullituna plastikpoolile tugevdatud pappkastis, mis võimaldab vajaliku pikkuse lihtsat ja sassivaba eemaldamist. Oranž ümbris on halogeenivaba (LSZH) ja kaabel on mõeldud paigalduskasutuseks, kaablile on märgitud järelejäänud meetrid. Saadaolev pakend sõltub pikkusest: kasti kasutatakse 10 m, 25 m, 50 m, 100 m ja 300 m kimpude puhul, 500 m aga tarnitakse poolil.

Eelised

Trummelkast võimaldab lihtsat käsitsemist kohapeal ilma täiendavate lahtikerimisseadmeteta, vähendab transpordikahjustusi ja määrdumist, kaitstes kaablit papppakendis, ning alandab väikeste koguste lõikekulusid. Pakend on mugav, ladustatav ja kerge, mis hõlbustab transporti ja võimaldab vajadusel saata pakiautomaadiga.

Sobib

• Püsipaigalduseks hoonetes ja struktureeritud kaabeldussüsteemides
• Kiire Ethernet kuni 10 Gbit/s
• Keskkonnatundlikesse paigaldustesse, mis nõuavad LSZH ümbrist

Peamised tehnilised andmed

• Tüüp: Cat.7a S/FTP paigalduskaabel
• Konstruktsioon: 4x2xAWG23/1 PIMF (0.58 mm²), paarid metallfooliumis üldise punutisega
• Ribalaius: kuni 1200 MHz
• Andmeedastuskiirus: sobib kuni 10 Gbit/s
• Sooned: täisvask
• Takistus: 100 Ω
• Alalisvoolutakistus: max 93.8 Ω/km
• Ümbris: halogeenivaba LSZH, värvus oranž
• Kaabli läbimõõt: umbes 7.8 mm
• Temperatuurivahemikud: paigaldus 0 °C kuni 50 °C, töötemperatuur -20 °C kuni 60 °C, ladustamine -20 °C kuni 50 °C
• Tulepüsivus: B2ca vastavalt EN 50575:2014/A1:2016

Kasutusjuhend

Pakige kast lahti stabiilsel pinnal ja tõmmake kaabel rullilt vajaliku pikkuseni, kasutades mõõtmiseks ümbrisel olevat järelejäänud meetrite tähist. Kinnitage kaabel vastavalt kohalikele paigaldusstandarditele ja suunake see vastavalt vajadusele läbi kaablikanalite või -rennide. Termineerige sobivate pistikute või Cat.7a jaoks mõeldud jaotuspaneelidega; tagage S/FTP konstruktsiooni korrektne varjestuse termineerimine, et säilitada jõudlus.

Soovitused

Hoidke kaabel ettenähtud paigaldus- ja töötemperatuurivahemikus, vältige järske nurki alla kaabli minimaalse painderaadiuse ja kaitske ümbrist paigaldamise ajal mehaaniliste kahjustuste eest. Püsiühenduste puhul järgige maandus- ja varjestusstandardeid, et säilitada signaali terviklikkus.
