InLine paigalduskaabel Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200MHz B2ca 100m

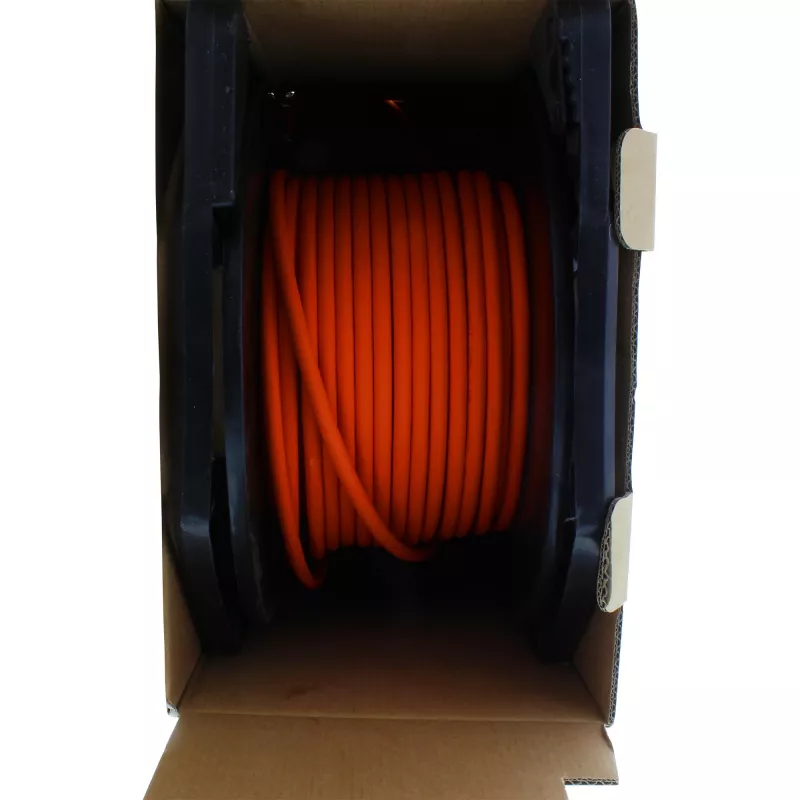

InLine paigalduskaabel Cat.7a S/FTP PiMF 4x2x0.58 AWG23 (100 m) tarnitakse plastrullil, mis on kinnitatud tugevdatud papptrumlisse, et võimaldada lihtsat ja sõlmevaba eemaldamist vajaliku pikkusega. Oranži kestaga täisvaskkaabel on mõeldud paigalduskasutuseks ja toetab sagedusi kuni 1200 MHz ja andmeedastuskiirusi kuni 10 Gbit/s. Trumlikarbil on märge järelejäänud meetrite kohta kaablil ja tulekäitumise klassifikatsioon B2ca vastavalt standardile EN 50575:2014/A1:2016.

Eelised

Trummelkarp võimaldab kulude kokkuhoidu tänu lihtsale käsitsemisele kohapeal ilma täiendavate lahtikerimisseadmeteta, pakub mugavat ja virnastatavat pakendit mugavaks transportimiseks ehitusmasinates ning on madala kaaluga, sobides saadetiseks. Pappkarp hoiab ära määrdumise ja transpordikahjustused, mis võivad tekkida lahtiste kaablirullidega, ning vähendab lõikamiskulusid väikeste koguste puhul. Kaablil olev järelejäänud meetrite märgistus lihtsustab pikkuse mõõtmist paigalduse ajal.

Sobib

• Kiirete võrgu paigalduste jaoks kontorites ja andmekeskustes
• Struktureeritud kaabelduse ja magistraalliinide jaoks, kiirustega kuni 10 Gbit/s
• Professionaalsete paigaldusprojektide jaoks, mis nõuavad kaitsvat transporti ja lihtsat lahtikerimist

Peamised tehnilised andmed

• Tüüp: Paigalduskaabel, Cat.7a S/FTP PiMF
• Juht: 4x2x AWG23 (0,58 mm soon), täisvask südamikud
• Ribalaius: kuni 1200 MHz
• Andmeedastuskiirus: sobiv kuni 10 Gbit/s
• Impedants: 100 Ω
• Alalisvoolutakistus: max 93,8 Ω/km
• Varjestus: paarid metallfooliumis (PiMF) üldise võrkvarjestusega
• Kest: halogeenivaba (LSZH), värv: oranž
• Kaabli läbimõõt: ca 7,8 mm
• Temperatuurid: paigaldus 0 kuni 50 °C; töö -20 kuni 60 °C; ladustamine -20 kuni 50 °C
• Pakend: plastrull kinnitatuna tugevdatud papptrumlikarpi; järelejäänud meetrite märge kaablil
• Tulekäitumine: B2ca (EN 50575:2014/A1:2016)
• Saadaval trumli/karbi pikkused: 10 m, 25 m (karp), 50 m, 100 m, 300 m (trummelkarp); 500 m tarnitakse rullil

Kasutamine

Eemaldage kaabel trummelkarbist, tõmmates vajaliku pikkuse plastrullilt, samal ajal kui rull püsib kinnitatuna pappkasti sees, et vältida sõlme minemist. Kasutage kaablile trükitud järelejäänud meetrite märgistust pikkuste mõõtmiseks ilma lisatööriistadeta. Termineerige ja paigaldage kaabel vastavalt standardile Cat.7a, järgides õiget varjestuse käsitlemist ja vajadusel maandamist. Ärge painutage kaablit üle soovitatud painderaadiuse ja järgige paigaldusel temperatuuripiiranguid.

Soovitused

Usaldusväärse jõudluse tagamiseks hoidke ja paigaldage kaabel määratud temperatuurivahemikus, hoidke LSZH-kest puhas ehitusest tulenevatest saasteainetest ja vältige tõmbamisel liigset mehaanilist pinget. Kasutage üldise varjestuse jaoks sobivat maandust ja järgige paigaldusel tootja soovitatud painderaadiuse ja tõmbejõu piiranguid.
