InLine paigalduskaabel Cat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200 MHz B2ca 500 m

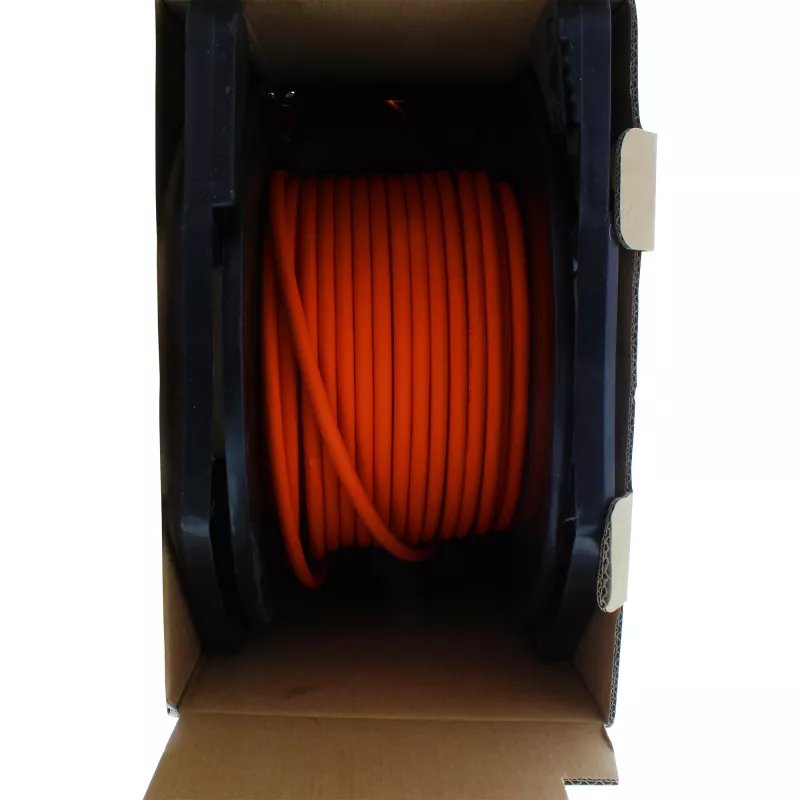

Paigalduskaabel tarnitakse trummelkarbis, mis võimaldab mugavalt vajaliku pikkuse eemaldada. Kaabel on keritud plastpoolile, mis on kinnitatud tugevdatud pappkarpi, et võimaldada sassiminekuteta lahtikerimist ning kaitsta kaablit transportimisel ja ladustamisel. InLine Cat.7a S/FTP paigalduskaabel toetab kuni 1200 MHz ja andmeedastuskiirust kuni 10 Gbit/s, sellel on täisvaskjuhtmed, üldine punutud varje koos paaripõhise metallfooliumiga (S/FTP) ning halogeenivaba LSZH oranž mantel. Tarne 500 m pikkusele tootele on trumlil; lühemate pikkuste pakendivalikud hõlmavad karbipakendit 10 m ja 25 m jaoks ning trummelkarpe 50 m, 100 m ja 300 m jaoks.

Eelised

Tugevdatud trummelkarp vähendab käsitsemistööd objektil, kuna välistab vajaduse täiendavate lahtikerimisseadmete järele, ning vähendab transpordikahjustusi ja määrdumist, kaitstes kaablit papppakendiga. Pakend on kerge ja virnastatav, lihtsustades transporti ja ladustamist, ning kaablil olev järelejäänud meetrite näit aitab vältida lõikevigu ja vähendada jäätmeid väikeste pikkuste vajaduse korral. Kaabli ehitus tagab stabiilse impedantsi ja tõhusa varjestuse häirete minimeerimiseks.

Sobib

• Struktureeritud hoonekaabeldus ja pikamaapaigaldised (500 m rullid)
• Kiire Ethernet kuni 10 Gbit/s ja rakendused kuni 1200 MHz
• Keskkonnad, kus nõutakse LSZH (halogeenivaba) mantlimaterjali
• Paigaldusstsenaariumid, kus on vaja kaitstud ja sassivaba kaabli väljastamist

Peamised tehnilised andmed

• Kaabli tüüp: Cat.7a S/FTP paigalduskaabel
• Ehitus: 4x2xAWG23/1 (0,58 mm²) täisvaskjuhtmetega
• Ribalaius: kuni 1200 MHz
• Andmeedastuskiirus: kuni 10 Gbit/s
• Impedants: 100 oomi
• Alalisvoolutakistus: max 93,8 oomi/km
• Varjestus: paaripõhine metallfoolium (PIMF) pluss üldine punutis (S/FTP)
• Mantel: halogeenivaba (LSZH), värvus oranž
• Kaabli läbimõõt: u 7,8 mm
• Temperatuurivahemikud: paigaldus 0 kuni 50 °C; töötamine -20 kuni 60 °C; ladustamine -20 kuni 50 °C
• Tulekäitumine: B2ca vastavalt standardile EN 50575:2014/A1:2016
• Pakend/pikkus: 500 m tarnitakse trumlil; trummelkarp saadaval 50 m, 100 m, 300 m; 10 m ja 25 m tarnitakse karbis
• Lisaks: järelejäänud meetrite näit kaablil

Kasutusjuhend

Asetage trummel või karp stabiilsele pinnale või sobivale väljastusseadmele, nii et plastpool saaks vabalt pöörelda. Tõmmake vajalik kaablipikkus ja lõigake vajadusel järelejäänud meetrite näidu kohalt. Paigaldage kaabel järgides standardseid Cat.7a paigaldusvõtteid: vältige järske painutusi (järgige minimaalset painderaadiust), hoidke võimalusel eemale tugevatest elektrilistest allikatest ning lõpetage ühilduvate pistikute ja varjestatud komponentidega, et säilitada S/FTP jõudlus. Jälgige paigalduse ajal temperatuuripiiranguid.

Soovitused

Parima varjestuse ja jõudluse tagamiseks lõpetage kaabel varjestatud pistikutega ja kasutage korralikku maandust üldise punutise jaoks. Ladustage ja transportige trummelkarpi püstises asendis, et vältida pooli deformeerumist ja kaitsta mantlit mehaaniliste kahjustuste eest.
