InLine paigalduskaabel Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 50m

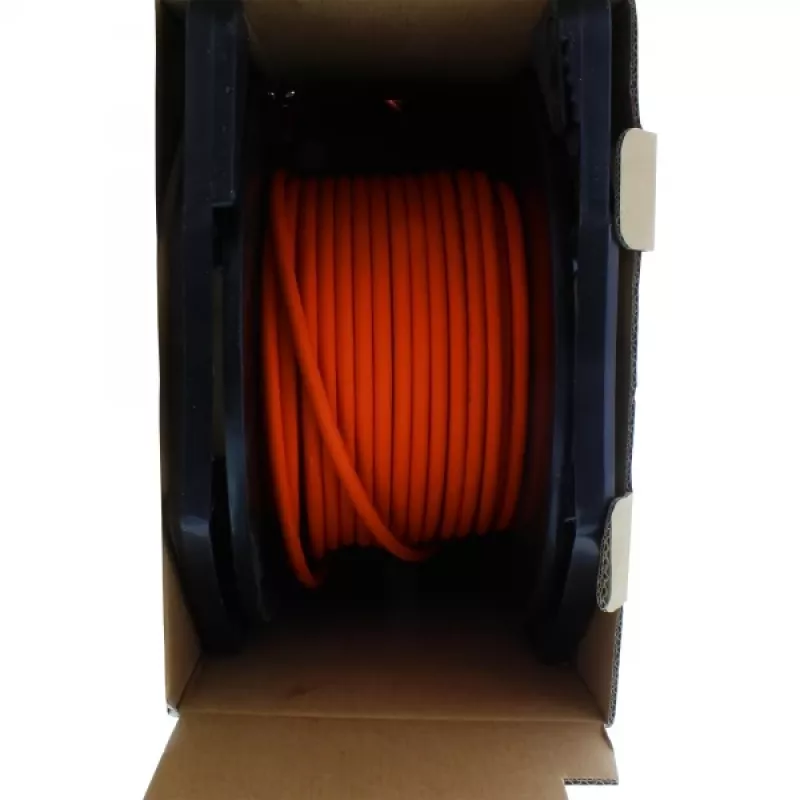

InLine paigalduskaabel Cat.7a PiMF 4x2x0.58 (AWG23) LSZH mantliga tarnitakse papptrummelkarbis, et seda oleks lihtne kohapeal lahti kerida ja mõõta. Oranž S-FTP kaabel toetab edastust kuni 1200 MHz, kasutab täisvaskjuhte ja paarid metallfooliumis (PiMF) konstruktsiooni koos üldise punutisekraaniga. Meetermärgistus piki mantlit ja halogeenivaba välismantel muudavad selle sobivaks siseruumidesse paigaldamiseks, kus on nõutav madal suitsu- ja halogeeniheide.

Eelised

Trummelkarbi pakend võimaldab hõlpsat käsitsemist ja lahtikerimist ilma lisatööriistadeta, vähendab transpordi- ja käsitsemiskulusid väikeste koguste puhul ning kaitseb kaablit mustuse ja kahjustuste eest ladustamise ja paigaldamise ajal. Kerge, virnastatav karp on lihtsalt kaasaskantav ja seda saab saata pakiteenusega. Täisvaskjuhtmete, S-FTP varjestuse ja LSZH mantliga kaablikonstruktsioon tagab usaldusväärse signaali jõudluse ja ohutuse suletud ruumides.

Sobib

• Struktureeritud kaabeldus kontorites ja ärihoonetes
• Suure ribalaiusega võrgu magistraal- ja horisontaalkaabeldus kuni 10 Gbit/s
• Siseruumide paigaldised, kus on nõutav madal suitsu- ja halogeenivabad materjalid
• Projektid, mis nõuavad lihtsat kohapealset käsitsemist ja täpset pikkuse doseerimist

Peamised tehnilised andmed

• Kaabli tüüp: Cat.7a paigalduskaabel, S-FTP, PiMF
• Juht: täisvask, 4x2xAWG23/0,58 mm
• Ribalaius: kuni 1200 MHz; sobiv kuni 10 Gbit/s
• Impedants: 100 oomi; alalisvoolutakistus: max 87 oomi/km
• Mantel: LSZH (halogeenivaba), värv: oranž
• Struktuur: paarid metallfooliumis koos üldise punutisekraaniga
• Kaabli läbimõõt: ca 8,2 mm
• Temperatuurivahemik: paigaldamine 0 kuni 50 °C; töötamine -20 kuni 60 °C
• Tulekindlus: Eca vastavalt EN 50575:2014 / A1:2016
• Märgistus: meetermärgistus kaablil
• Pakend: papptrummelkarp 50 m (saadaval ka 100 m ja 300 m trummelkarpides; 500 m tarnitakse kaablitrumlil)

Kasutamine

Pakkige trummelkarp lahti ja asetage plastikrull ettenähtud kinnituskohta või kasutage karpi lihtsalt põrandal, et tõmmata välja vajalik pikkus. Lõigake kaabel meetrimärgistuste juures parajaks, eemaldage välimine LSZH mantel ja üksikute paaride varjestused vastavalt pistiku või pesa tootja juhistele ning lõpetage, kasutades Cat.7a/S-FTP kaablitele sobivaid pistikuid. Järgige standardset praktikat paari terviklikkuse ja varjestuse pidevuse säilitamiseks lõpetamise ja maandamise ajal.

Soovitused

Kasutage trummelkarbi pakendit kiirete, väikese mahuga paigalduste jaoks, et vähendada käsitsemisaega. Pikemate kui 300 m lõikude või püsivate rullipõhiste paigaldiste jaoks valige 500 m kaablitrumli valik. Ladustage ja paigaldage kaabel kindlaksmääratud temperatuurivahemikus ning vältige järske painutusi jõudluse säilitamiseks.
