InLine paigalduskaabel Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 500m

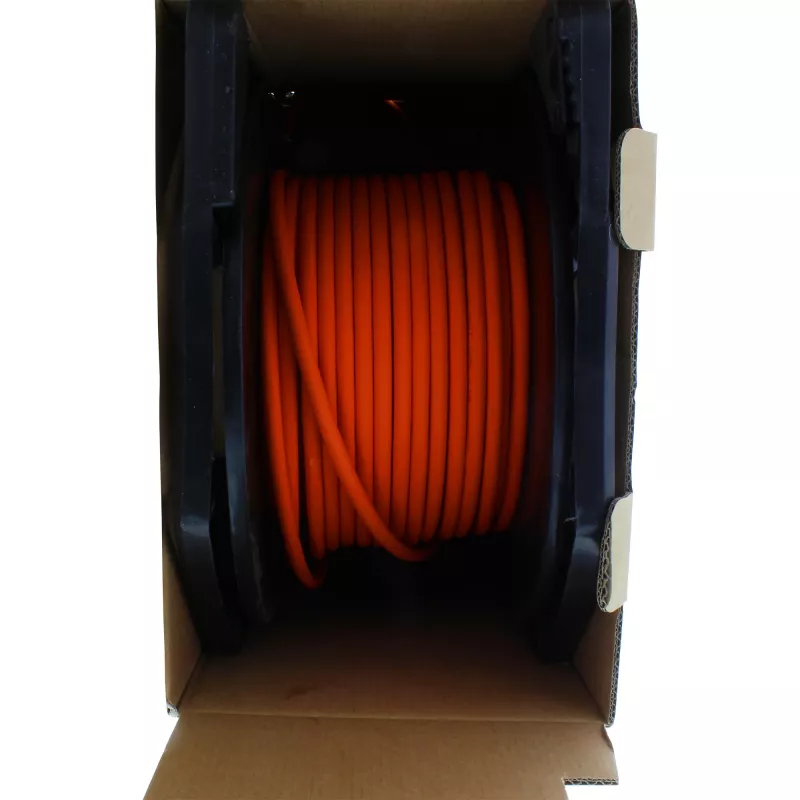

InLine paigalduskaabel Cat.7a PiMF 4x2x0.58 AWG23 1200MHz LSZH 500m on Cat.7a paigalduskaabel, mis tarnitakse trummelkarbis mugavaks pikkuse mõõtmiseks ja lihtsaks käsitsemiseks objektil. Kaabel on toodetud S-FTP (paarid metallfooliumis ja üldise punutisega) täisvaskjuhtmetega, oranži halogeenivaba (LSZH) mantliga ning mantlile trükitud meetrimärgistusega. See toetab edastust kuni 1200 MHz ja on mõeldud struktureeritud kaabelduseks ning suure jõudlusega võrgupaigaldisteks. Trummelkarbi pakend kasutab pappkasti kinnitatud plastrulli, mis võimaldab lihtsat lahtikerimist ning kaitset transportimisel ja ladustamisel.

Eelised

Trummelkarbis tarne vähendab käsitsemisaega objektil ja välistab vajaduse täiendavate trumlitööriistade järele, samal ajal kui kerge, virnastatav pakend on hõlpsasti kantav ja sobib paigutamiseks ehitussõidukitesse. Pappkaitse aitab vältida kaabli saastumist ja mehaanilisi kahjustusi ning vähendab väikeste koguste puhul keskmisi kulusid. LSZH mantel ja täisvaskjuhtmed tagavad usaldusväärse elektrilise jõudluse ning madalama tuleohu heitgaaside osas.

Sobib

• Struktureeritud Ethernet võrkudele kuni 10 Gbps
• Suure jõudlusega andmekeskustele ja serveriruumidele
• Kaabli paigaldamiseks äri- ja tööstushoonetes
• Rakendustele, mis nõuavad madala suitsuga null-halogeeni (LSZH) kaableid

Peamised tehnilised andmed

• Kaabli tüüp: Cat.7a paigalduskaabel
• Ehitus: 4x2xAWG23/1 S-FTP (paarid metallfooliumis) üldise punutise varjestusega
• Juht: täisvask, AWG23 (Ø u 0,58 mm)
• Sagedusvahemik: kuni 1200 MHz
• Andmeside kiirus: sobib kuni 10 Gbps
• Impedants: 100 Ω
• Alalisvoolutakistus: max 87 Ω/km
• Välimantel: LSZH, oranž
• Kaabli läbimõõt: u 8,2 mm
• Paigaldustemperatuur: 0 °C kuni 50 °C; Töötemperatuur: -20 °C kuni 60 °C
• Tulekindlusklass: Eca vastavalt EN 50575:2014/A1:2016
• Pikkus / pakend: 500 m kaablitrumlil (trummelkarp saadaval ainult 50 m, 100 m, 300 m pikkustele)

Kasutamine

Pakkige lahti trummelkarp või kaablitrummel ning paigutage see nii, et kaabel saaks plastrullilt vabalt lahti kerida. Tõmmake vajalik pikkus ja lõigake kaabel standardsete paigaldusvõtete kohaselt. Termineerige kaabel sobivate Cat.7a ühilduvate pistikutega ning järgige varjestuse maandamise protseduure, et säilitada S-FTP jõudlus. Jälgige paigaldamisel trükitud meetrimärgistust täpseks mõõtmiseks ning vältige järske murdekohti ja muljumist, et kaitsta varjestuse ja juhtmete terviklikkust.

Soovitused

Paigaldage soovitatud temperatuurivahemikus ja vältige pikaajalist kokkupuudet otsese päikesevalguse või agressiivsete kemikaalidega. Standardsest horisontaalkaabeldusest pikemate lõikude puhul kontrollige ühenduse jõudlust ja üldise punutisvarjestuse maandust. Väiksemate koguste (50 m, 100 m, 300 m) puhul valige käsitsemise lihtsustamiseks trummelkarp; 500 m pikkus tarnitakse kaablitrumlil.
