InLine paigalduskaabel Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 100m

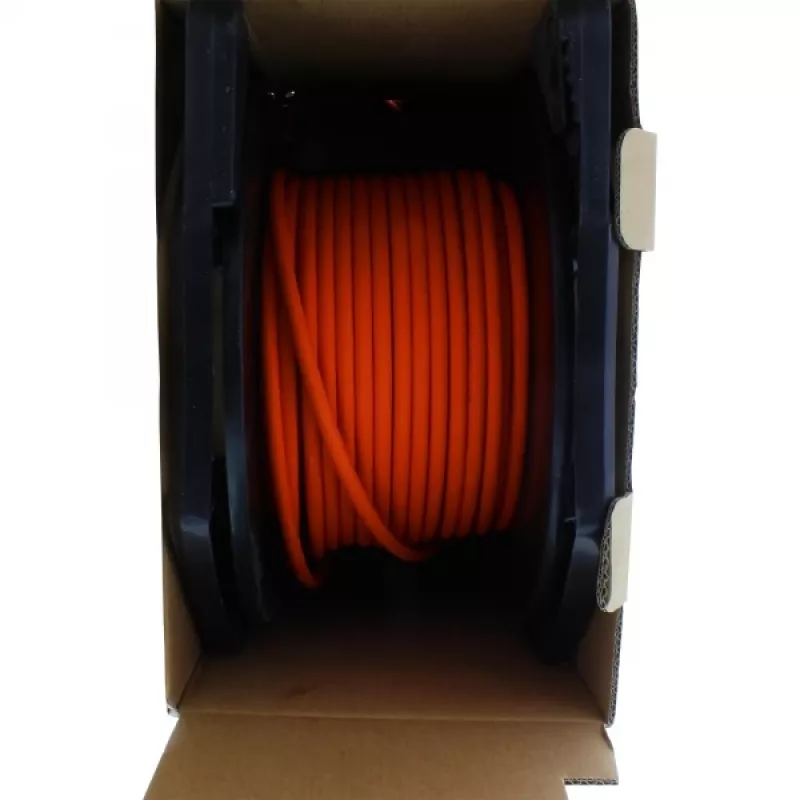

InLine paigalduskaabel Cat.7a PiMF 4x2x0.58 AWG23 1200MHz LSZH 100m on 100 m pikkune paigalduskaabel, mis tarnitakse trummelkarbis, kus kaabel on keritud plastiktrumlile, mis on kinnitatud pappkarbi sisse kontrollitud lahtikerimise ja kaitse tagamiseks. Kaabel on kategooria 7a PiMF (paarid metallfooliumis), mis toetab sagedusi kuni 1200 MHz. Ehitus: 4x2xAWG23/1 S-FTP, täisvaskjuhtmetega, üldise punutud varjestusega ja oranži LSZH-mantliga. Mantlile trükitud meetrimärgistus võimaldab paigalduse ajal hõlpsasti pikkust mõõta.

Eelised

Trummelkarbi pakend muudab käsitsemise objekt ilma täiendava trumlivahendita lihtsamaks, vähendab kaabli saastumise ja mehaaniliste kahjustuste ohtu ning on kerge ja ladustav transportimiseks ehitusmasinates või pakisaadetistes. Kaabli täisvaskjuhtmed, PiMF ja üldine punutud varjestus tagavad vähendatud häiretekindluse ja toetavad kuni 10 Gbit/s andmeedastuskiirust. Halogeenivaba LSZH-mantel ja reaktsioon tulele klass Eca (EN 50575:2014/A1:2016) vastavad paigaldiste ohutusnõuetele.

Sobiv kasutamine

• Struktureeritud kaabeldus kiiretele võrkudele (kuni 10 Gbit/s)
• Horisontaalsed ja vertikaalsed paigaldusliinid äri- ja tööstushoonetes
• Keskkonnad, kus on vajalik madala suitsuheitega, halogeenivaba kaabeldus
• Paigalduskohad, kus on vajalik nähtav kaablimärgistus (oranž mantel)

Peamised tehnilised andmed

• Kategooria: Cat.7a paigalduskaabel, kuni 1200 MHz
• Ehitus: 4x2xAWG23/1 S-FTP, paarid metallfooliumis (PiMF) üldise punutud varjestusega
• Juhtmed: täisvask
• Impedants: 100 Ω
• Alalisvoolutakistus: max 87 Ω/km
• Läbimõõt: u 8,2 mm
• Mantel: LSZH (halogeenivaba), oranž
• Temperatuurivahemik: paigaldusel 0 °C kuni 50 °C, töötamisel -20 °C kuni 60 °C
• Tulekindlusklass: Eca (EN 50575:2014/A1:2016)
• Pikkus: 100 m (trummelkarbis; trummelkarp saadaval pikkustele 50 m, 100 m, 300 m; 500 m tarnitakse kaablitrumlil)

Kasutusjuhend

Eemaldage plastiktrummel pappkarbist ja tõmmake kaabel vajaliku pikkuseni, kasutades mantlil olevat meetrimärgistust viitena. Kinnitage kaabel vastavalt standardsetele paigaldustavadele, vältides järske nurki ja liigset tõmbejõudu. Terminalige ja testige kaabel ühilduvate Cat.7a konnektoritega ja sertifitseerimistestritega, et kontrollida jõudlust määratud sageduste ja andmeedastuskiiruste ulatuses.

Soovitused

Kasutage lühemate paigalduslõikude puhul ajakulu vähendamiseks trummelkarbi pakendit; pikemate paigalduslõikude puhul (500 m) kasutage kaablitrumlit. Hoidke ja paigaldage kaabel kindlaksmääratud temperatuurivahemikus ning järgige kohalikke eeskirju tuleohutuse ja kaabli paigaldamise kohta.
