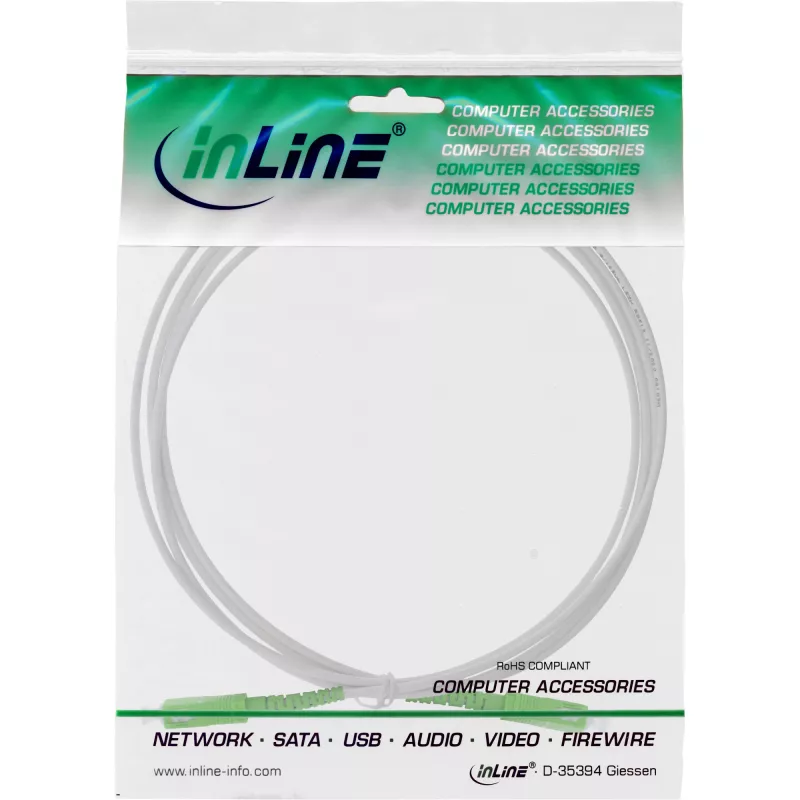

InLine kiudoptiline simplekskaabel, FTTH, SC/APC8° kuni SC/APC8° 9/125µm OS2 1m

InLine kiudoptiline simpleks ühenduskaabel SC/APC kuni SC/APC 9/125µm OS2 1 m on ühemoodiline ühenduskaabel, mis on mõeldud FTTH paigaldisteks ja lühikesteks ühendusjooksudeks. 9/125 µm OS2 kiud tagab madala sumbuvuse pikkade vahemaade signaaliedastuseks, samas kui SC/APC 8° poleeritud pistikud mõlemas otsas vähendavad tagasipeegeldust. Kaabli välisläbimõõt on 3,0 mm, sellel on vastupidavast roostevabast terasest spiraaltoru mehaanilise kaitse tagamiseks ning valge halogeenivaba mantel, mis sobib diskreetseks sisemarjutusseadmiseks. Tehase katseprotokoll kinnitab sisestuskadude ja tagasivoolu kadude jõudlust usaldusväärseks kasutuseks elamu- ja ärikiudvõrkudes.

Eelised

Soomustatud struktuur ja 3,0 mm läbimõõt tagavad suurema mehaanilise stabiilsuse võrreldes väga õhukeste eelpaigaldatud ühendusjuhtmetega, vähendades käsitsemisel ja paigaldamisel purunemise ohtu. SC/APC 8° poleeritud pistikud tagavad madala sisestuskao ja kõrge tagasivoolu kao, mis on oluline tundlike optiliste seadmete ja kiudmodemite puhul. Halogeenivaba välismantel ja vastavus asjakohastele IEC standarditele toetavad ohutut sisetingimustes kasutamist ja aitavad täita paigaldusnõudeid. Kaabliga on kaasas katseprotokoll, mis dokumenteerib optilise jõudluse.

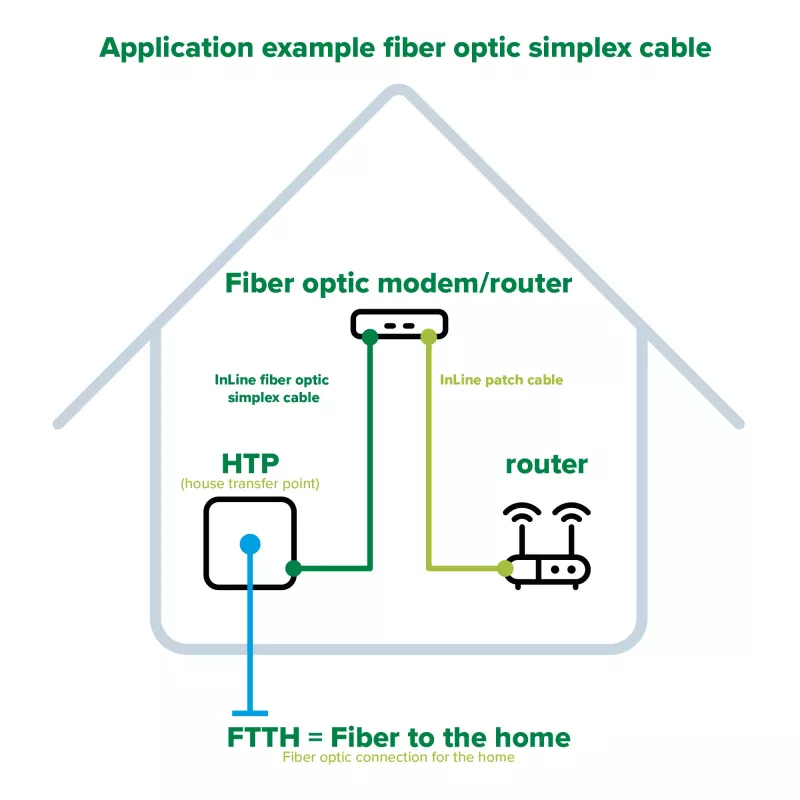

Sobib

• FTTH maja ülekandepunkti ühendamiseks kiudoptilise modemi või ONT-ga
• Ühendamiseks seinapesa ja ruuteri/modem vahel elukeskkondades
• Otseühendusteks väikeettevõtete kiudpaigaldistes
• Kasutamiseks ühenduspaneelide ja lühikeste ruumisiseste kiudlinkidega

Peamised tehnilised andmed

• Kiu tüüp: ühemoodiline OS2, 9/125 µm
• Pistiku tüüp: SC/APC kuni SC/APC, 8° poleeritud
• Kaabli välisläbimõõt: u. 3,0 mm ±0,2 mm
• Soomustus: painduv roostevabast terasest spiraaltoru ühele südamikule
• Välismantel: halogeenivaba, valge
• Tüüpiline sisestuskadu: <0,20 dB (tüüpiline)
• Maksimaalne sisestuskadu: <0,30 dB
• Tagasivoolu kadu: >60 dB
• Standarditele vastavus: IEC 60754-2, IEC 60332-3-1, IEC 61034-2, IEC 61754-20
• Töötemperatuuri vahemik: -40 °C kuni +85 °C
• Hoiutemperatuuri vahemik: -40 °C kuni +85 °C
• Pikkus: 1 m
• Värv: valge

Kasutamine

Pakendage InLine SC/APC kuni SC/APC ühenduskaabel lahti ja kontrollige pistikuid kaitsekorkide suhtes; eemaldage korgid enne ühendamist. Joondage võtmega SC pistikud hoolikalt adapteri või seadme pordiga ja lükake, kuni positiivne klõpsatus näitab õiget kinnitust. Vältige liigset painutamist pistikute läheduses ja ärge rakendage kaablile pinget; roostevaba terase spiraal pakub kaitset, kuid tuleb järgida tavalisi kiudoptilise käsitsemise ettevaatusabinõusid. Eluruumides paigaldamisel suunake kaabel mööda seinu või põrandaliistusid ja kinnitage sobivate klambritega, et vältida pingut. Pange kaitsekorgid tagasi, kui hoiate kasutamata kaablit.

Soovitused

Kasutage seda 1 m InLine SC/APC kuni SC/APC ühenduskaablit sisetingimustes FTTH linkide jaoks, kus on vaja lühikest ja töökindlat ühemoodilist ühendust. Järgige 3,0 mm soomustatud kiudkaabli soovitatud minimaalset painderaadiust, vältige järske painutusi ja hoidke pistikud puhtad, kasutades ebemevaba pühkimislappi ja sobivaid kiudoptilise puhastuse tööriistu, et säilitada madal sisestuskadu ja kõrge tagasivoolu kadu.
