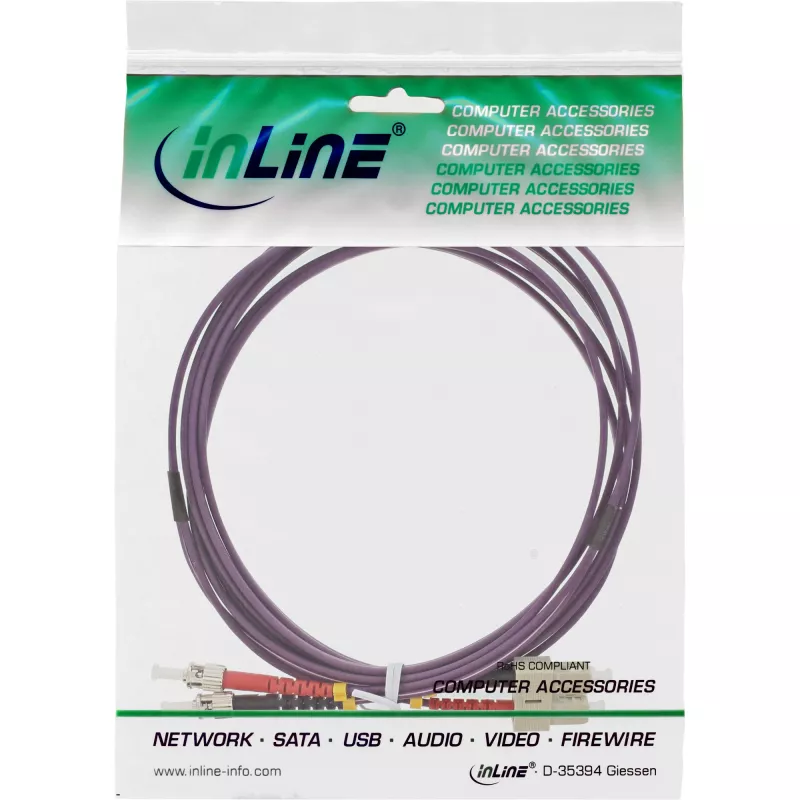

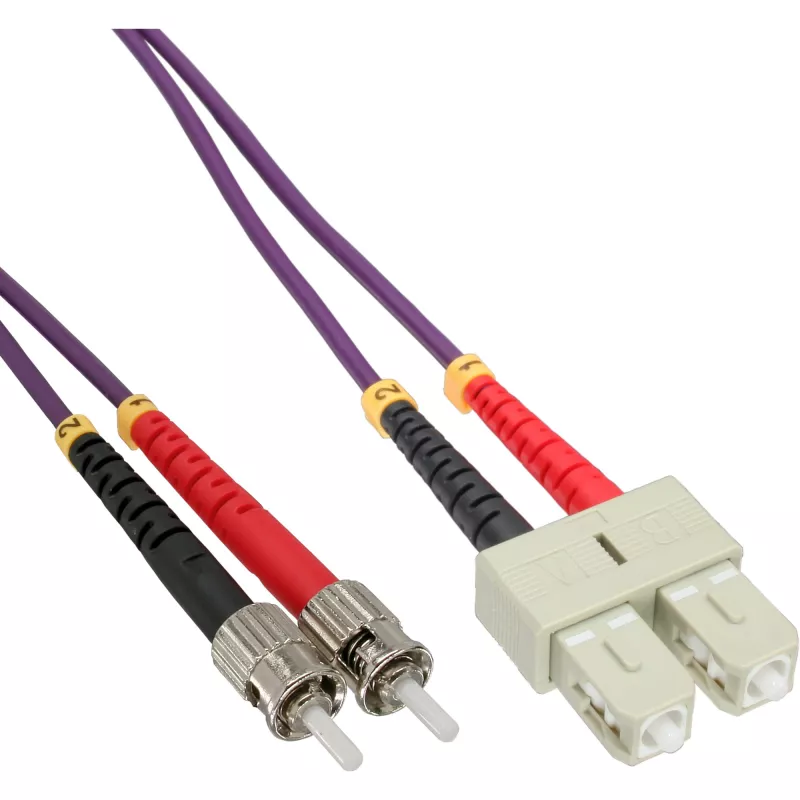

InLine kiudoptiline duplekskaabel SC/ST 50/125µm OM4 7.5m

InLine kiudoptiline duplekskaabel SC/ST 50/125µm OM4 7.5m on mitmemoodiline dupleks ühenduskaabel, mis on mõeldud kiirete võrguühenduste jaoks, kasutades SC ja ST pistikuid. 50 µm südamiku läbimõõduga ja OM4 astmelise murdumisnäitajaga kiu puhul toetab kaabel usaldusväärset täisdupleks edastust ning on mõeldud kasutamiseks struktureeritud kaabelduses, andmekeskustes ja magistraalühendustes, kus on vaja suuremat ribalaiust ja paremat modaalset jõudlust.

Eelised

See duplekskiudkaabel ühendab SC ja ST pistiku otsad, et pakkuda paindlikku ühenduvust erinevat tüüpi võrguseadmete vahel. 50/125µm mitmemoodiline OM4 kiud pakub varasemate mitmemoodiliste tüüpidega võrreldes väiksemat sumbumist ja suuremat modaalset ribalaiust, võimaldades pikemat ulatust ja suuremaid andmeedastuskiirusi LAN- ja ülikoolilinnaku keskkondades. 7,5 m pikkus võimaldab mugavat ühendamist riiulite, paneelide ja aktiivsete seadmete vahel ilma liigse lõtkuta.

Sobib

• Lülitite, transiiverite ja ühenduspaneelide vaheliseks ühendamiseks andmekeskustes
• Kiirete Ethernet-ühenduste jaoks (mitmemoodilistes keskkondades)
• Magistraal- ja horisontaalkaabelduseks ettevõttevõrkudes
• Fiiberoptiliste testide seadistusteks ja seadmete omavaheliseks ühendamiseks

Peamised tehnilised andmed

• Kiu tüüp: Mitmemoodiline OM4
• Südamiku/ümbrise läbimõõt: 50/125 µm
• Pistik A: SC (üks SC-tüüpi pistik)
• Pistik B: ST (üks ST-tüüpi pistik)
• Režiim: Dupleks (kaks kiudu samaaegseks saatmiseks ja vastuvõtuks)
• Pikkus: 7,5 m
• Tüüpilised rakendused: Andmekeskuse ühendamine, LAN magistraal

Kasutamine

Kontrollige mõlema pistiku otsapindu puhtuse suhtes enne paigaldamist ja vajadusel puhastage neid sobivate fiiberoptiliste puhastusvahenditega. Ühendage SC-ots seadmete või ühenduspaneelidega, millel on SC-pordid, ja sisestage ST-ots seadmetesse või adapteritesse, mis võtavad vastu ST-pistikuid, tagades kindla ja õige ühenduse. Juhtige kaabel, järgides mitmemoodilise kiu jaoks õigeid painderaadiuse juhiseid, et vältida mikropaindeid ja säilitada signaali terviklikkust. Duplekstööks jälgige õiget Tx/Rx suunda lõpp-punktide vahel, et luua täisdupleks-side.

Soovitused

Hoidke kaablit rullituna ilma järskude paindeteta ja vältige tõmbamist kiu külge; kasutage pistikute korpuseid sisestamisel või eemaldamisel. Optimaalse jõudluse tagamiseks kasutage mitmemoodilise OM4 kiu jaoks ettenähtud seadmeid ning kontrollige pärast paigaldamist ühenduse toimivust sobivate optiliste testimisseadmetega.
