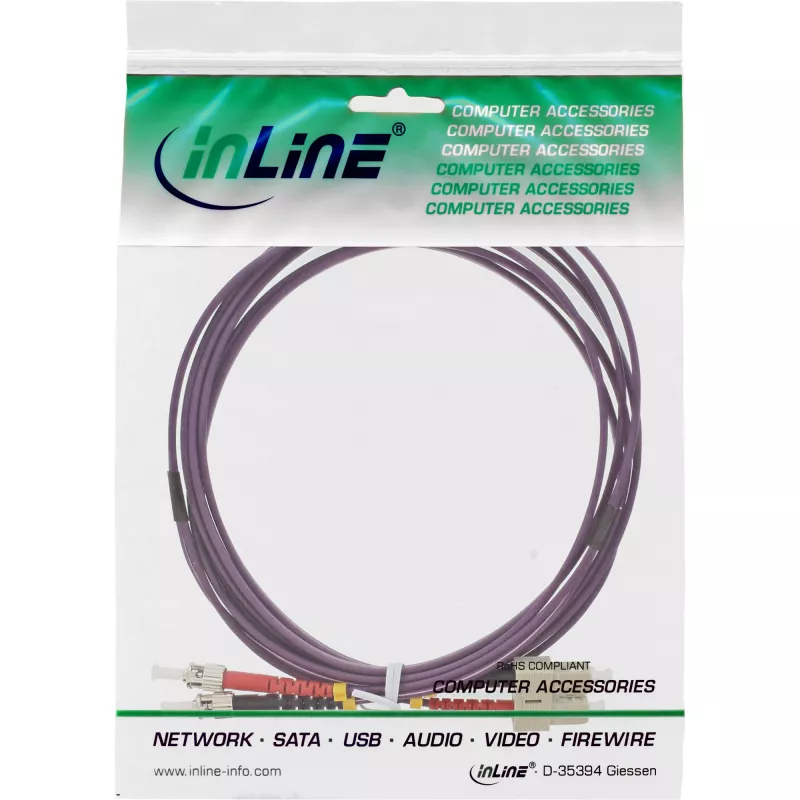

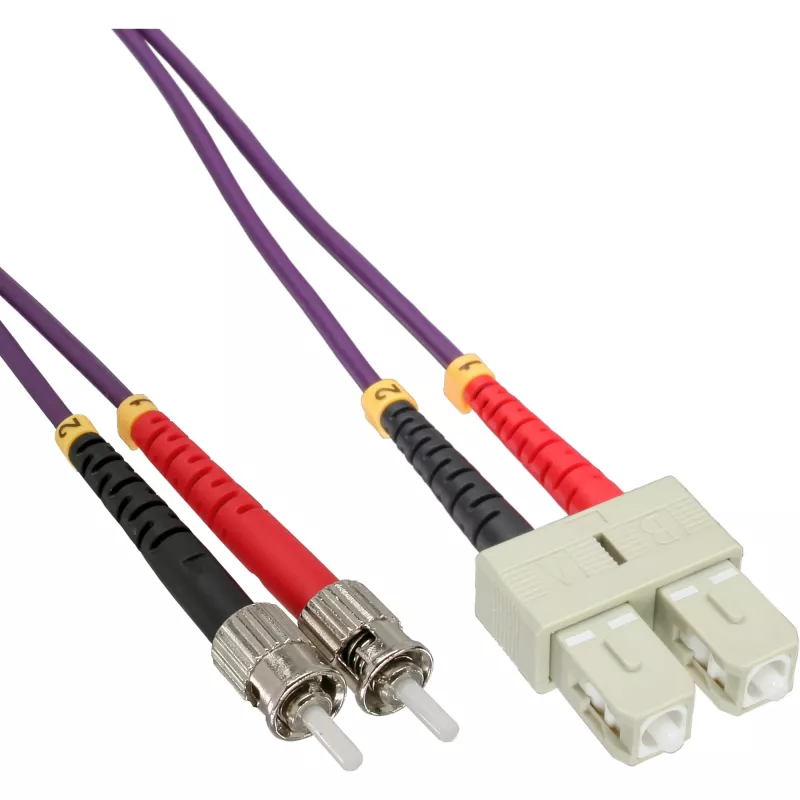

InLine kiudoptiline duplekskaabel SC/ST 50/125µm OM4 2m

InLine kiudoptiline duplekskaabel SC/ST 50/125µm OM4 2m on mitmemoodiline fiiberoptiline patch-kaabel, mis on mõeldud suure ribalaiusega võrgukeskkondadele. Sellel on 50 µm südamiku läbimõõt ja OM4 klassifikatsioon, et toetada kõrgemaid andmeedastuskiirusi ja pikemat ulatust võrreldes madalamate OM-klassidega. Kaabel kasutab SC- ja ST-pistikuid duplekskonfiguratsioonis, et võimaldada samaaegseid saatmis- ja vastuvõtukanaleid täisduplekslinkide jaoks andmekeskustes, serveriruumides ja magistraalvõrkudes.

Eelised

OM4 mitmemoodikiud pakub paremat modaalset ribalaiust 10G ja 40G rakenduste jaoks, samas kui 50/125µm südamiku/katte geomeetria tagab ühilduvuse tavaliste mitmemoodiliste transiiveritega. SC-pistik pakub push-pull-tüüpi, lihtsalt kasutatavat liidest ja ST-pistikul on bajonettühendus kindlate ühenduste jaoks. 2 meetri pikkus tasakaalustab paindlikkust ja juhitavat marsruutimist riiulites ja patch-paneelides. Duplekskonstruktsioon tagab õige polaarsuse ja lihtsustab paigaldamist paaris kiudühenduste korral.

Sobib

• Andmekeskuste ühendused ja server-kommutaatori ühendused
• Ülikoolilinnakute ja ettevõtete magistraalkiudühendused
• Fiiberoptilised patch-paneelid ja optilised jaotusraamid
• Lühi- kuni keskmise ulatusega mitmemoodiline edastus (10G/40G)

Peamised spetsifikatsioonid

• Kiu tüüp: Mitmemoodiline OM4
• Südamiku/katte läbimõõt: 50/125 µm
• Konfiguratsioon: Dupleks (kaks kiudu)
• Pistik A: SC (ühemoodilise stiiliga ferriit, mitmemoodiline poleerimine)
• Pistik B: ST (bajonettlukustus)
• Pikkus: 2 m
• Tüüpilised rakendused: 10G ja 40G mitmemoodilised lingid, ühendamine

Kasutamine

Suunake duplekskaabel seadmete portide või patch-paneeli portide vahel, tagades, et painderaadiusi ei ületata ja et pistikud jäävad puhtaks. Sisestage SC-pistik sirge tõukega, kuni see kinnitub, ja sisestage ST-pistik joondamisega, millele järgneb veerandpööre bajoneti kinnitamiseks. Kontrollige polaarsust ja lingi olekut ühendatud transiiveritel või kommutaatoritel ning kasutage tolmukatteid, kui pordid pole kasutusel, et vältida saastumist. Käsitsege kiudu pistikukeredest ja vältige kaabli mantli tõmbamist pistiku otsa lähedalt.

Soovitused

Kontrollige ja vajadusel puhastage pistiku otspinnad enne ühendamist, kasutades sobivaid kiudude puhastusvahendeid. Säilitage mitmemoodilise kiu jaoks ettenähtud minimaalne painderaadius, et vältida suurenenud sumbumist. Kriitiliste linkide puhul testige sisestuskadu ja tagasipeegelduskadu pärast paigaldamist ning dokumenteerige pordi kaardistamised, et tagada õige dupleksorienteeritus.
