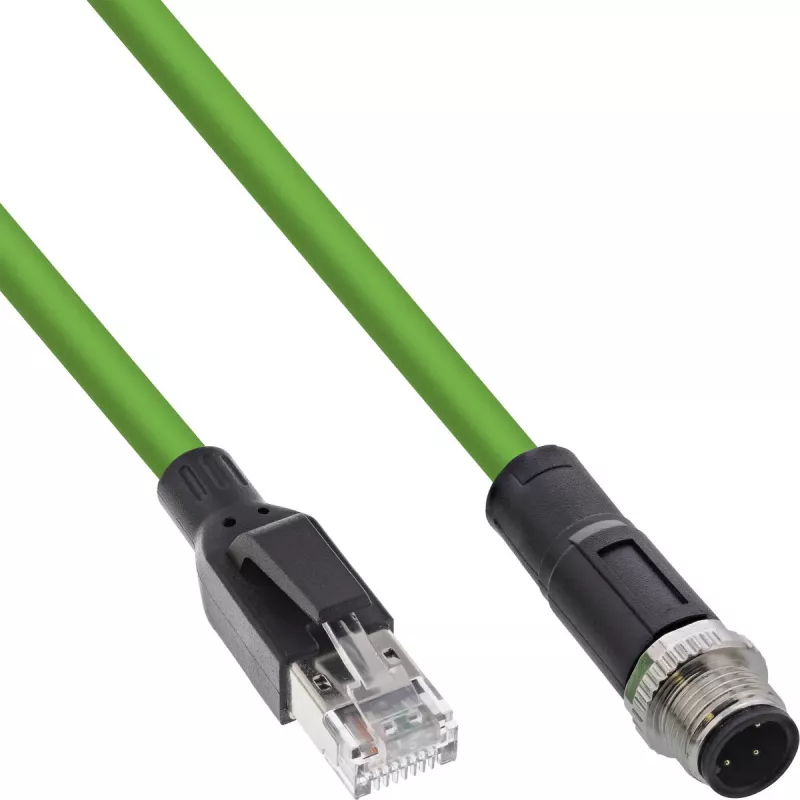

InLine Industrial võrgukaabel, M12 4-kontaktiline D-kodeeringuga isane pistik RJ45-le, PUR 1m

InLine Industrial võrgukaabel M12 4-kontaktiline D-kodeeringuga RJ45-le (1 m) on töökindel tööstuslik Etherneti ühenduskaabel, mis on mõeldud automatiseerimis- ja väljasiinisüsteemide jaoks. See ühendab veekindla IP67 M12 D-kodeeringuga pistiku IP20 RJ45 pesaga ning PUR-kattega, mis on leegiaeglustav (UL 94), õli- ja UV-kindel, kulumiskindel ja halogeenivaba. Kaabel toetab D-kodeeringuga CAT5E jõudlust andmeedastuskiirusega kuni 100 Mbit/s ja on optimeeritud kasutamiseks tootmisliinidel, masinaehituses ja muudes nõudlikes tööstuskeskkondades.

Eelised

Kaabel pakub usaldusväärset CAT5E-reitinguga andmeedastust kuni 100 Mbit/s varjestatud SF/UTP konstruktsiooni ja AWG 24 juhtmetega. Selle PUR-kate tagab kõrge vastupidavuse kemikaalidele, õlidele ja mehaanilisele kulumisele, olles samal ajal halogeenivaba ja leegiaeglustav. M12 pistik on kaitstud IP67 tasemel kasutamiseks niisketes või tolmustes tingimustes ning koost on projekteeritud suure mehaanilise vastupidavuse jaoks: sobib lohistusahelatesse kuni 10 miljoni painde jaoks ja on väändekindel kuni 3 miljoni tsükli vältel.

Sobib

• Tööstuslikeks Etherneti ühendusteks automatiseerimis- ja väljasiinisüsteemides
• Tootmisliinidele ja konveiersüsteemidele liikuvate kaablitega
• Masinaehitusseadmetele ja juhtkappidele
• Keskkondadesse, kus esineb õli, UV-kiirgust või abrasiivseid tingimusi

Peamised tehnilised andmed

• Kaabli pikkus: 1 m
• Pistik 1: M12 4-kontaktiline D-kodeeringuga (IP67)
• Pistik 2: RJ45 (IP20)
• Jõudlus: D-kodeeringuga CAT5E, kuni 100 Mbit/s
• Juhtme ristlõige: AWG 24 (2 paari)
• Varjestus: SF/UTP
• Kattematerjal: PUR, halogeenivaba, leegiaeglustav (UL 94), õli- ja UV-kindel
• Dünaamiline painderaadius: >98 mm (sobivus lohistusahelatesse kuni 10 miljoni painde jaoks)
• Väändekindlus: kuni 3 miljonit tsüklit
• Töötemperatuur: -25 kuni +70 °C
• Säilitustemperatuur: -40 kuni +80 °C
• Väljalaskeava läbimõõt: 6,5 mm
• Värv: roheline

Kasutamine

Ühendage M12 4-kontaktiline D-kodeeringuga isane pistik vastava M12 D-kodeeringuga emase pesaga oma tööstusseadmel või paneelil ning sisestage RJ45 pistik võrgukomparaatorisse, ruuterisse või Etherneti sisendisse. Veenduge M12 pistikute ühendamisel D-kodeeringu õiges joonduses. Paigaldage kaabel järgides ettenähtud dünaamilist painderaadiust ja vältige teravaid paindeid; kinnitage kaabel lohistusahelatesse või kaablikanduritesse vastavalt paigaldusnõuetele. Enne M12 pistiku kasutamist märgades keskkondades kontrollige tihenduspindu mustuse või kahjustuste suhtes.

Soovitused

Usaldusväärseks pikaajaliseks tööks paigaldage kaabel ilma kindlaksmääratud dünaamilist painderaadiust ületamata ja järgige väändepiiranguid. Kasutage IP67 M12 poolt avatud või niisketes kohtades ning IP20 RJ45 poolt ainult kaitstud korpustes või jaotuskappides. Kontrollige pistikuid perioodiliselt saastumise suhtes ja vahetage kaabel välja, kui PUR-kate näitab olulist kulumist.
