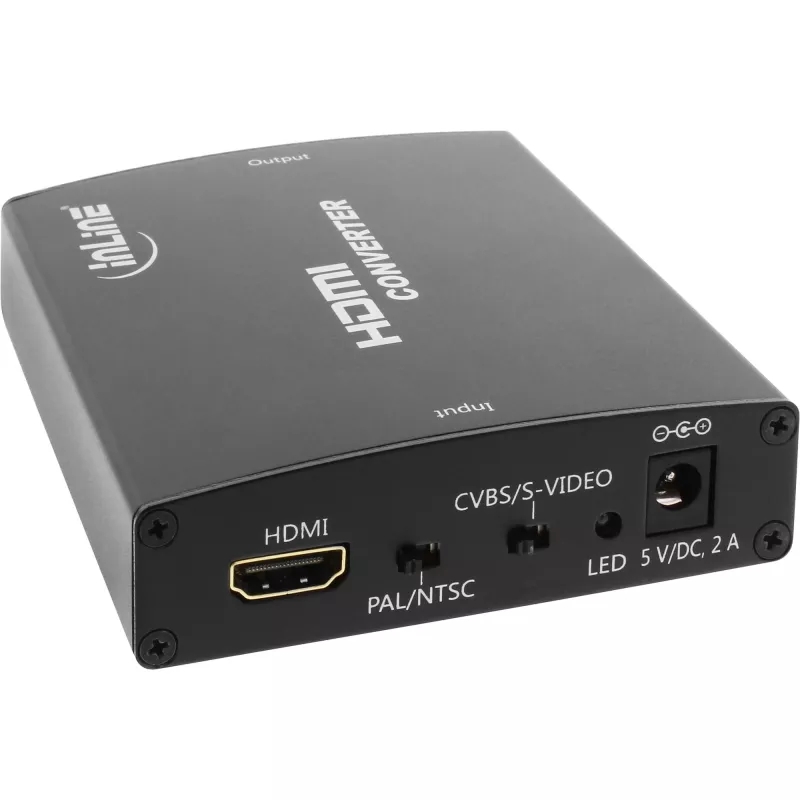

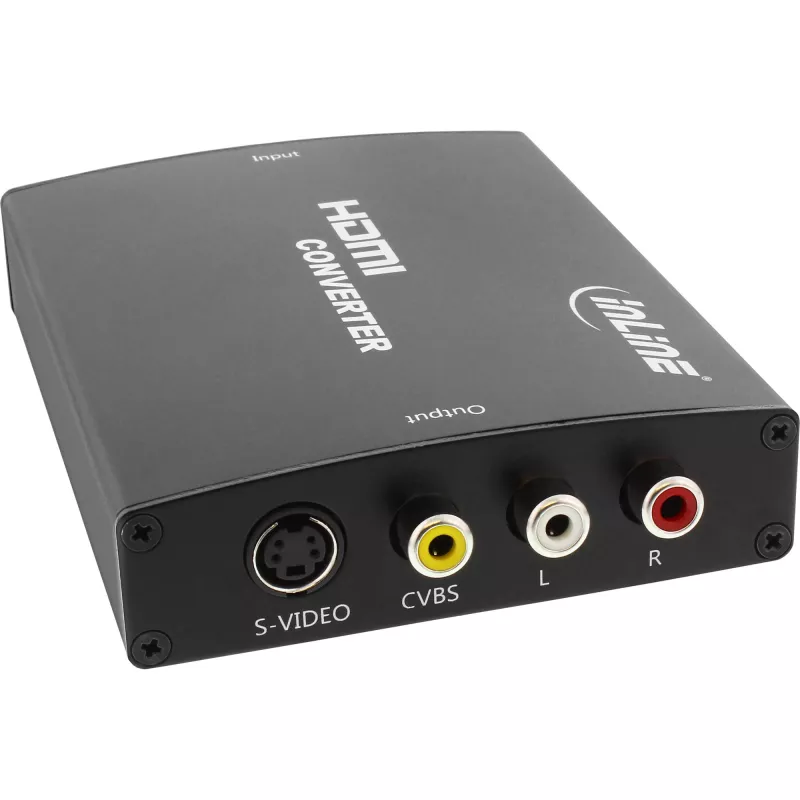

InLine HDMI-S-Video-muundur + RCA-heli muundur

HDMI-komposiit- ja S-Video-muundur PAL/NTSC-lülitusega

Paindlik signaalimuundus:Muundab digitaalsed HDMI-signaalid usaldusväärselt analoog-komposiit- ja S-Video-signaalideks ning stereoheliks, võimaldades olemasoleva analoogtaristu jätkuvat kasutamist.
Kõrge vormingute ühilduvus:Toetab HDMI-sisendresolutsioone kuni 1080p sagedusel 50 Hz ja 60 Hz ning võimaldab lülitamist PAL- ja NTSC-vormingu vahel rahvusvahelisteks rakendusteks.
Stabiilne signaaliedastus:Määratud videoväljundtakistus 75 oomi tagab standarditele vastava integreerimise olemasolevasse videokaabeldusse.
Tööstusliku taseme temperatuurivahemik:Töötab ümbritseva õhu temperatuuril -25 °C kuni 75 °C, mistõttu sobib nõudlikesse paigalduskeskkondadesse.
Kompaktne disain:Tugev metallkorpus mõõtudega 110 x 88 x 25 mm võimaldab ruumisäästlikku integreerimist raamidesse või seadmekappidesse.

Olemasolevates paigaldistes on sageli veel kasutusel analoogvideoedastused, näiteks komposiit- või S-Video. HDMI-analoog-heli/videomuundur võimaldab integreerida kaasaegsed HDMI-allikad sellistesse keskkondadesse ilma olemasolevat kaabeldusstruktuuri asendamata.
Moderniseerimisprojektides saab praeguseid HDMI-väljundseadmeid integreerida olemasolevatesse CVBS- või S-Video-taristutesse. Lülitatav PAL- ja NTSC-väljund võimaldab paindlikku kasutamist erinevates videosüsteemides.
Tehnilistes testimis- või teeninduskeskkondades võib olla vajalik muundada digitaalsed HDMI-signaalid analoogvormingutesse. Määratud väljundtakistus 75 oomi hõlbustab standarditele vastavat integreerimist olemasolevatesse videosüsteemidesse. Toide antakse 5 V alalisvooluga. HDCP-kaitsega sisu ei muundata.

HDMI 1.3 ühilduv
HDMI-sisendresolutsioon: 480p (60 Hz), 576p (50 Hz), 720p, 1080i, 1080p (50 Hz / 60 Hz)
Videoväljund: PAL/NTSC valitav
Videoväljundtakistus: 75 oomi
Komposiitvideoväljund: 1,0 Vpp
S-Video väljund: Y 1,0 Vpp, C 0,3 Vpp
Toide: alalisvool 5 V
Mõõtmed: 110 x 25 mm (P x L x K)

InLine HDMI-S-Video-muundur + RCA-heli muundur. Toetatud videorežiimid: 1080i, 1080p, 480p, 576p, 720p, Toote värv: must. Kaal: 372 g, Laius: 82 mm, Sügavus: 118 mm. Pakendi laius: 178 mm, Pakendi sügavus: 240 mm, Pakendi kõrgus: 57 mm. Mõõtmed (LxSxK): 82 x 118 x 27 mm

Kasutamine

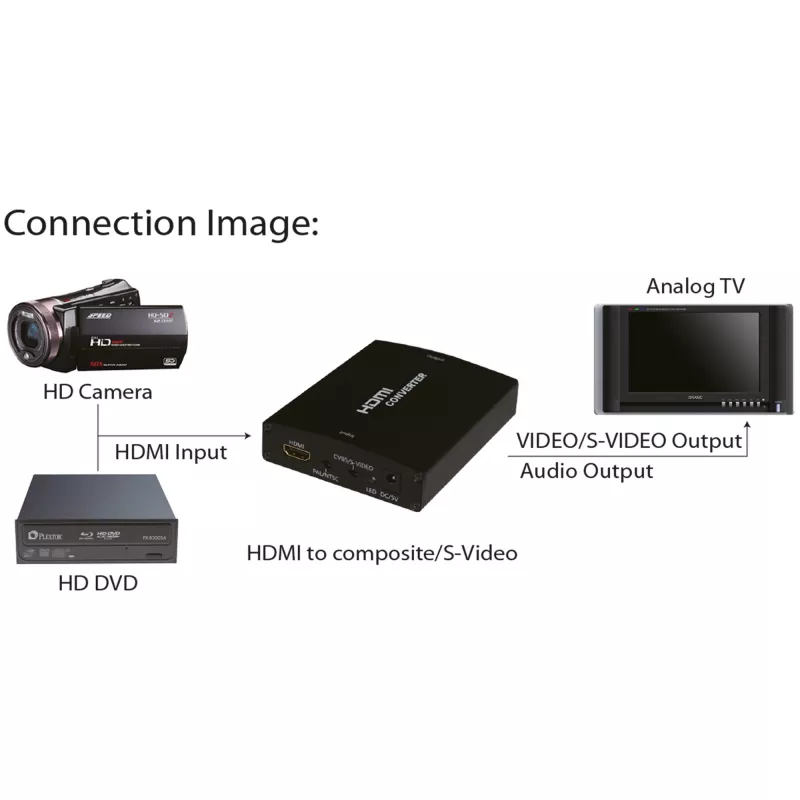

Ühendage HDMI-allikaseade muunduri HDMI-sisendisse standardse HDMI-kaabli abil. Kasutage komposiit- (RCA) või S-Video-väljundit ühendamiseks sihtekraani või salvestusseadmega; vajadusel ühendage RCA-heli väljundid kõlarite või helisisendisse. Toite muundurit vastavalt tootja juhistele (kasutage kaasasolevat adapterit või määratud toiteallikat). Valige ekraanil sobiv videosisend ja õige NTSC- või PAL-vorming, kui ekraan nõuab käsitsi valimist.

Soovitused

Parimate tulemuste saamiseks kasutage kvaliteetseid HDMI- ja analoogkaableid ning kontrollige, et sihtekraan toetab valitud videosüsteemi (NTSC või PAL). HDCP-kaitsega sisuga seadmete ühendamisel võib taasesitus olla piiratud; testige ühilduvust enne kasutuselevõttu.
