InLine fiiberoptiline simplekskaabel, FTTH, SC/APC8° kuni SC/APC8° 9/125µm OS2 50m

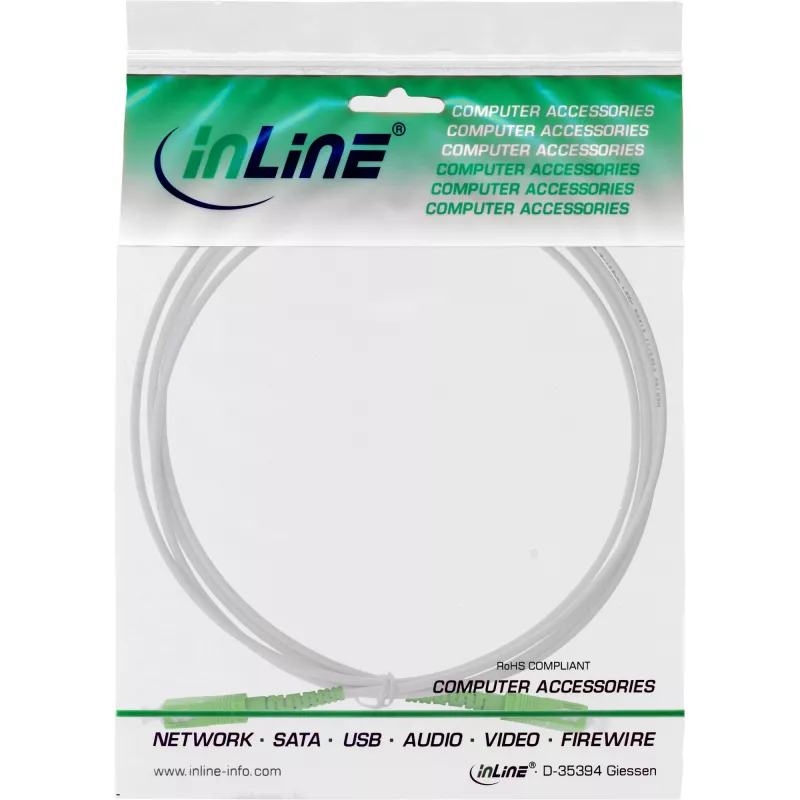

InLine fiiberoptiline simplekskaabel FTTH SC/APC kuni SC/APC 9/125µm OS2, 50 m on ühemoodiline ühenduskaabel, mis on mõeldud fiiber-kodu (FTTH) paigaldusteks ja telekommunikatsiooniühendusteks. Sellel on mõlemas otsas 8° nurga all poleeritud SC/APC-pistikud ja OS2 9/125µm kiud, mis toetab pika vahemaa ühemoodilist edastust. Kaabli välisläbimõõt on 3,0 mm, sellel on tugevdus ja valge neutraalne mantel, mis sobib nähtavaks siseruumides marsruutimiseks. Tüüpiline sisendkadu on alla 0,20 dB ja tagasipeegelduskadu ületab 60 dB ning iga kaabel on varustatud testimisprotokolliga.

Eelised

Konstruktsioon ühendab ühesoonelise OS2 kiu roostevabast terasest spiraaltoru tugevdusega ja halogeenivaba väliskestaga, et tagada mehaaniline kaitse ja pikaajaline töökindlus kodustes FTTH-keskkondades. Võrreldes väga õhukeste eelpaigaldatud hüppekaablitega pakub see 3 mm tugevdatud kaabel paremat vastupidavust painutamisele, muljumisele ja juhuslikele vigastustele, jäädes samas piisavalt paindlikuks kodupaigalduste jaoks. Madal sisendkadu ja kõrge tagasipeegelduskadu tagavad stabiilse optilise jõudluse modemitele, ONT-dele ja ühenduspaneelidele.

Sobib

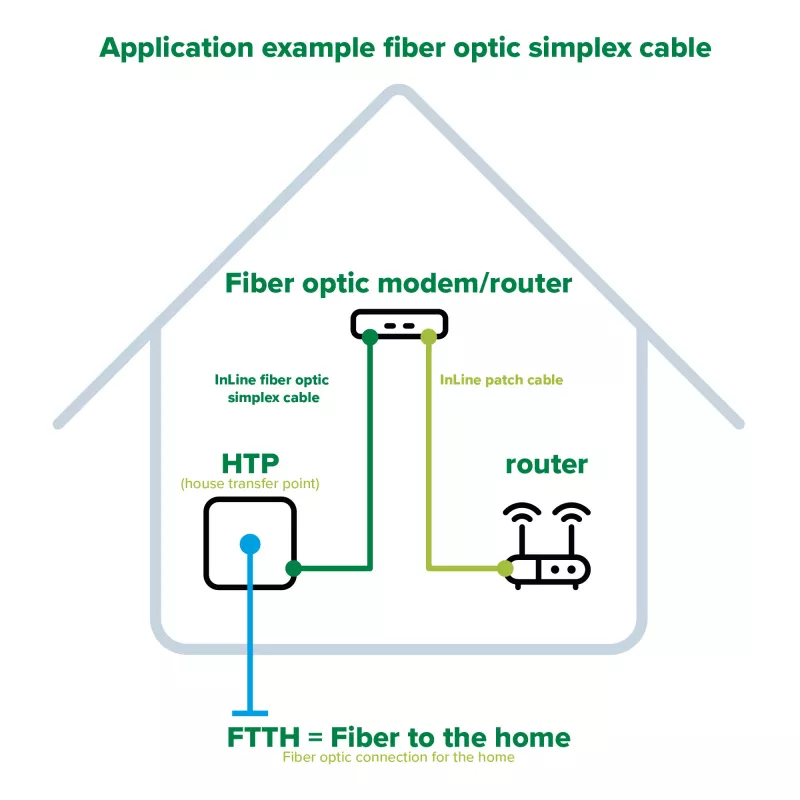

• FTTH modemi või optilise võrguterminali (ONT) ühendamiseks kodu fiiberkiu sisenemispunktiga
• Ühenduspaneelid ja siseruumides fiiberjaotus korterites ja majades
• Lühi- kuni keskmaa ühemoodilised ühendused hoonete sees
• Telekomi ja internetiteenuse pakkuja kliendiruumide paigaldused, kus on vaja vastupidavat sisekaablit

Peamised spetsifikatsioonid

• Kiutüüp: OS2 ühemoodiline, südamik/kattekiht 9/125 µm
• Pistikutüüp: SC/APC kuni SC/APC, mõlemas otsas 8° nurga all poleeritud
• Kaabli konstruktsioon: simpleks, tugevdatud roostevabast terasest spiraaltoruga
• Välisläbimõõt: ligikaudu 3,0 mm ±0,2 mm
• Välismantel: halogeenivaba, valge
• Tüüpiline sisendkadu: <0,20 dB; maksimaalne sisendkadu: <0,30 dB
• Tagasipeegelduskadu: >60 dB
• Standarditele vastavus: IEC optilised ning tule-/suitsustandardid, kui kohaldatav
• Töötemperatuuri vahemik: −40 °C kuni +85 °C
• Pikkus: 50 m

Kasutusjuhend

Suunake InLine SC/APC kuni SC/APC simplekskaabel fiiberkiu sisenemispunkti ja FTTH modemi või ühenduspaneeli vahele, vältides kitsaid painutusi ja teravaid servi. Sisestage SC/APC-pistikud vastavatesse emaste SC/APC-adapteritesse või portidesse, kuni need klõpsatavad paika, tagades, et 8° nurga all poleeritud ots on paigaldatud ühenduspistiku poole optimaalse tagasipeegelduskao saavutamiseks. Kaabli eemaldamisel tõmmake pigem pistiku korpusest kui kaabli mantlist, et vältida sisemise kiu pinget. Hoidke tolmukorgid pistikutel kuni ühendamiseni ja puhastage pistikute otsapindu vajadusel sobivate fiiberpuhastusvahenditega.

Soovitused

Usaldusväärse pikaajalise jõudluse tagamiseks järgige ühemoodilise tugevdatud kaabli jaoks määratud minimaalset painderaadiust, vältige korduvat painutamist samas kohas ja hoidke varupikkused lõdvalt kerituna. Enne pistikute ühendamist kasutage korrektseid fiiberpuhastus- ja -käsitsemisprotseduure ning kontrollige pärast paigaldust optilist jõudlust testimisprotokolli või lihtsa kaomõõtmise abil.
