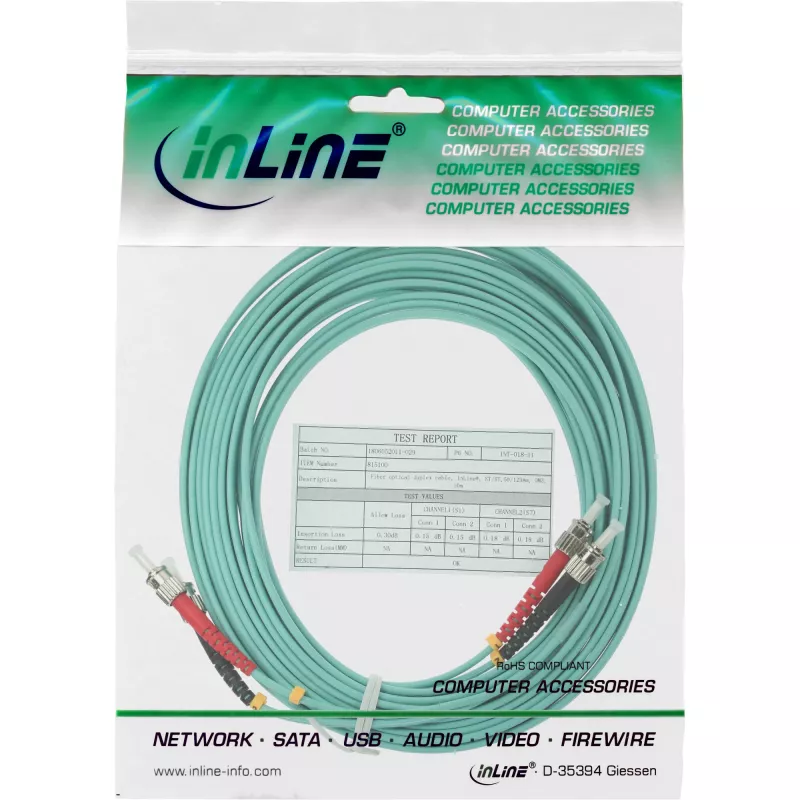

InLine fiiberoptiline duplekskaabel ST/ST 50/125µm OM3 15m

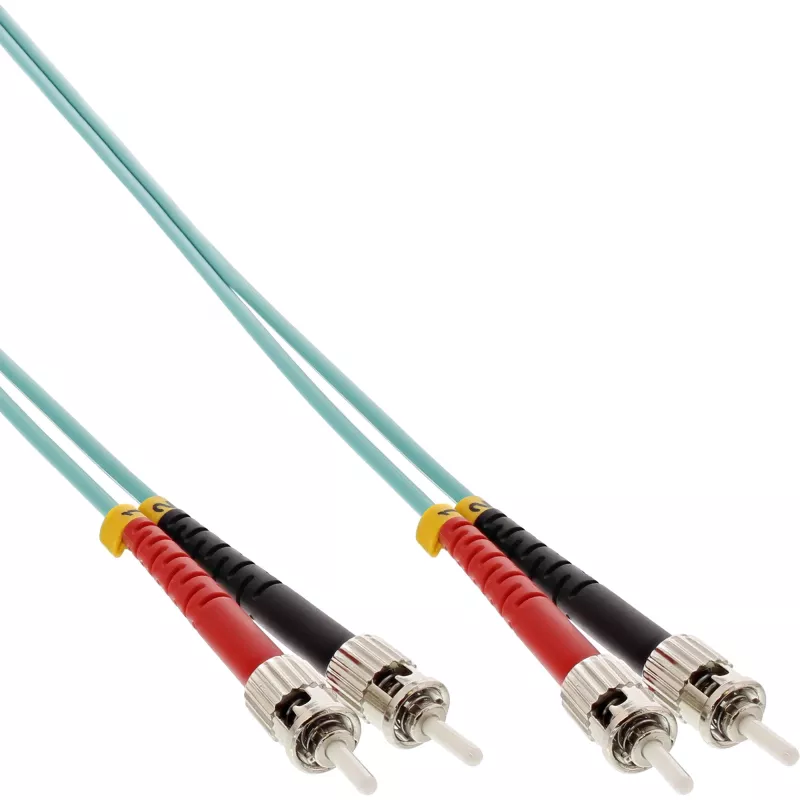

InLine fiiberoptiline duplekskaabel ST/ST 50/125µm OM3 15m on mitmemoodiline dupleks-fiiberpatchkaabel, mis on loodud kiirete võrgulinkide jaoks. OM3 klassi 50/125 µm klaaskiuga ja ST-pistikutega mõlemas otsas toetab kaabel täisdupleksset andmeedastust 15 meetri pikkusel. Konstruktsioon on mõeldud kasutamiseks struktureeritud kaabelduses, serveriruumides, magistraalühendustes ja seadmete patchimises, kus on vajalik madal kadu ja prognoositav mitmemoodiline jõudlus.

Eelised

See dupleks-fiiberkaabel pakub OM3 mitmemoodilist jõudlust, mis on optimeeritud 10 Gigabit Etherneti ja paralleeloptika rakenduste jaoks mõõdukatel vahemaadel. 50/125 µm südamiku/katte geomeetria tagab ühtlase modaalse ribalaiuse ja madala sumbuvuse. ST bajonett-tüüpi pistikud tagavad kindla ja korratava ühenduse pärand- ja erinevate pistikutega keskkondades, samal ajal kui duplekskoost säilitab polaarsuse samaaegsete saate- ja vastuvõtukanalite jaoks. 15 m pikkus tasakaalustab ulatust ja hallatavust rackidevaheliste või rackide ja seadmete vaheliste ühenduste jaoks.

Sobib

• 10 Gigabit Etherneti linkidele andmekeskustes ja kohtvõrkudes
• Mitmemoodilistele optilistele magistraalidele ja patch-paneelidele
• Kommutaatorite, serverite, SAN-seadmete ja transiiverite ühendamiseks ST-liidestega
• Lühikese või keskmise pikkusega fiiberühendustele sideruumides või kappide vahel

Peamised spetsifikatsioonid

• Fiiberi tüüp: Mitmemoodiline OM3
• Südamiku/katte läbimõõt: 50/125 µm
• Pistiku tüüp: ST-ST dupleks (bajonett)
• Pikkus: 15 meetrit
• Polaarsus: Dupleks (eraldi saate- ja vastuvõtukiud)
• Tüüpilised rakendused: 10 GBASE-SR, mitmemoodilised lähilingid
• Väliskest: painduv kaablikest, sobib siseruumides kasutamiseks

Kasutusjuhend

Enne paigaldamist kontrollige pistiku otspindade puhtust ja vajadusel puhastage sobivate fiiberpuhastusvahenditega. Veenduge, et teie võrguseadmete pordi tüüp ühildub ST-pistikutega või kasutage vajadusel adaptereid/muundureid. Ühendage iga ST-pistik bajonetti joondades ja keerates lukustamiseks; säilitage õige duplekssuund, nii et saatmise kiud ühes otsas ühendub vastuvõtu kiuga teises otsas. Juhtige kaabel nii, et vältida teravaid paindeid, mis ületavad fiibri minimaalset painderaadiust, ja kinnitage see kaablihaldustarvikute abil, et vältida pinget.

Soovitused

Optimaalse jõudluse tagamiseks kasutage seda OM3 duplekskaablit selle ettenähtud mitmemoodilise ulatuse piirides (tüüpilised 10 Gigabit vahemaad) ja hoidke pistiku otspinnad puhtad. Vältige tugevaid paindeid ja mehaanilist pinget ning hoidke kaablit mittekasutamisel keerdudeta kokku kerituna. Kui ST-pordid pole saadaval, kasutage sobivaid adaptermooduleid või ühilduvat patch-paneeli, et teisendada nõutavale pistiku tüübile.
