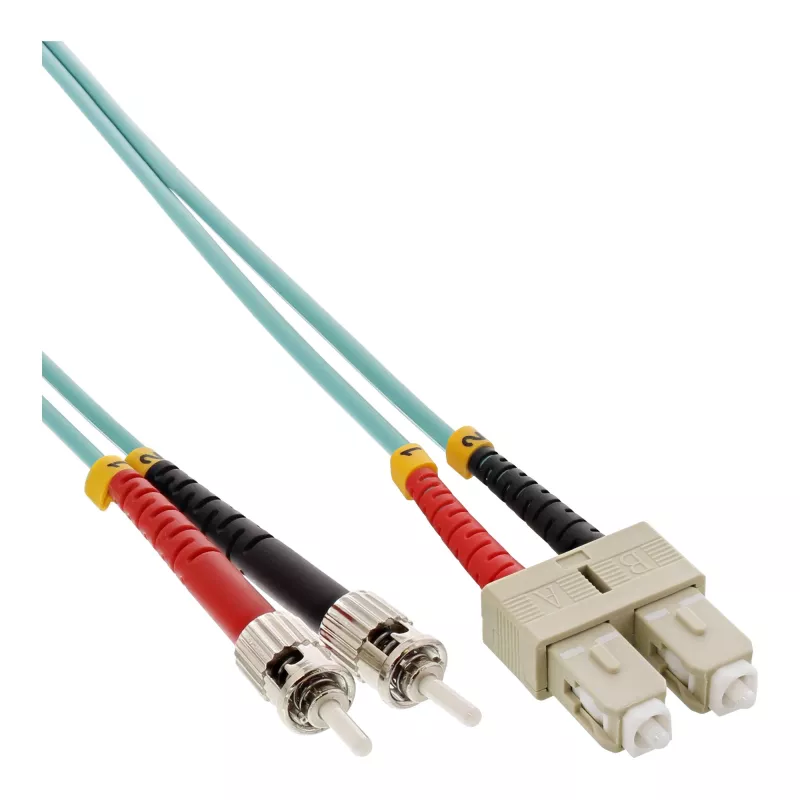

InLine fiiberoptiline duplekskaabel SC/ST 50/125 µm OM3 5 m

InLine fiiberoptiline duplekskaabel SC/ST 50/125 µm OM3 5 m on mitmemoodiline dupleks-sidekaabel, mis on mõeldud lühikese kuni keskmise ulatusega kiireks andmeedastuseks. See ühendab SC- ja ST-pistikud, et ühendada erinevate pistikuliidestega seadmeid, kasutades OM3 klassi mitmemoodilist kiudu 50 µm südamiku läbimõõduga. 5-meetrine pikkus ja duplekskonstruktsioon toetavad samaaegseid saate- ja vastuvõtukanaleid täisdupleksvõrgustiku jaoks struktureeritud kaablisüsteemides, andmekeskustes, telekommunikatsiooniruumides ja ülikoolilinnakute võrkudes.

Eelised

See OM3 mitmemoodiline fiiberoptiline kaabel pakub paremat ribalaiust võrreldes madalama klassi mitmemoodiliste kiududega, võimaldades suuremat andmekiirust ja paremat jõudlust laserga optimeeritud seadmetega. Dupleksdisain pakub eraldi Tx/Rx kanaleid täisdupleksside säilitamiseks. SC- ja ST-pistikud võimaldavad paindlikku ühendamist mitmesuguste võrguseadmete ja jaotuspaneelidega. Kaablikest ja pistikuferrulid on valmistatud nii, et oleks tagatud ühtlased sisestuskadude ja tagasipeegelduskadude omadused usaldusväärse signaali terviklikkuse tagamiseks.

Sobib

• Lülitite, ruuterite ja transiiverite ühendamiseks SC- ja ST-portidega
• Andmekeskuste ühenduskaabliteks ja lüliti-lüliti ühendusteks rakkides
• Ülikoolilinnaku magistraallõikudeks ja horisontaalkaabluseks ruumides
• Lühimaa mitmemoodiliste kiudühenduste jaoks, mis nõuavad täisduplekstööd

Peamised spetsifikatsioonid

• Kiutüüp: OM3 mitmemood
• Südamiku/katte läbimõõt: 50/125 µm
• Pistikute tüübid: SC (üks ots) ja ST (teine ots) dupleks
• Ühenduse tüüp: Dupleks (kaks kiudu Tx ja Rx jaoks)
• Pikkus: 5 m
• Kest: Mitmemoodilise sidekaabli kest, mis sobib sisekasutuseks

Kasutusjuhend

Tuvastage SC- ja ST-pistikute otsad ja joondage need vastavate portidega oma seadmetel. Sisestage SC-pistik, kuni see klõpsatab pesasse, ning sisestage ST-pistik, joondades bajonett-tüüpi tihvti ja keerates seda, kuni see lukustub. Veenduge, et kaabli marsruutimisel ei esineks järske painutusi ja vältige muljumist, et säilitada optiline jõudlus. Dupleksühenduste puhul hoidke õiget polaarsust, et saate- ja vastuvõtukanalid oleksid ühendatud seadmete vahel vastavuses.

Soovitused

Enne paigaldamist kontrollige pistikupindasid ja puhastage need sobivate fiiberoptiliste puhastusvahenditega, kui esineb saastumist. Kasutage õrna kaablihaldust, hoidke painderaadiused tootja juhiste piires ja vältige mehaanilise pinge avaldamist pistikutele. Kriitiliste kiirete rakenduste puhul kontrollige ühenduse jõudlust optilise võimsusmõõturi või valgusallikaga ja säilitage duplekskoostude korral õige polaarsus.
