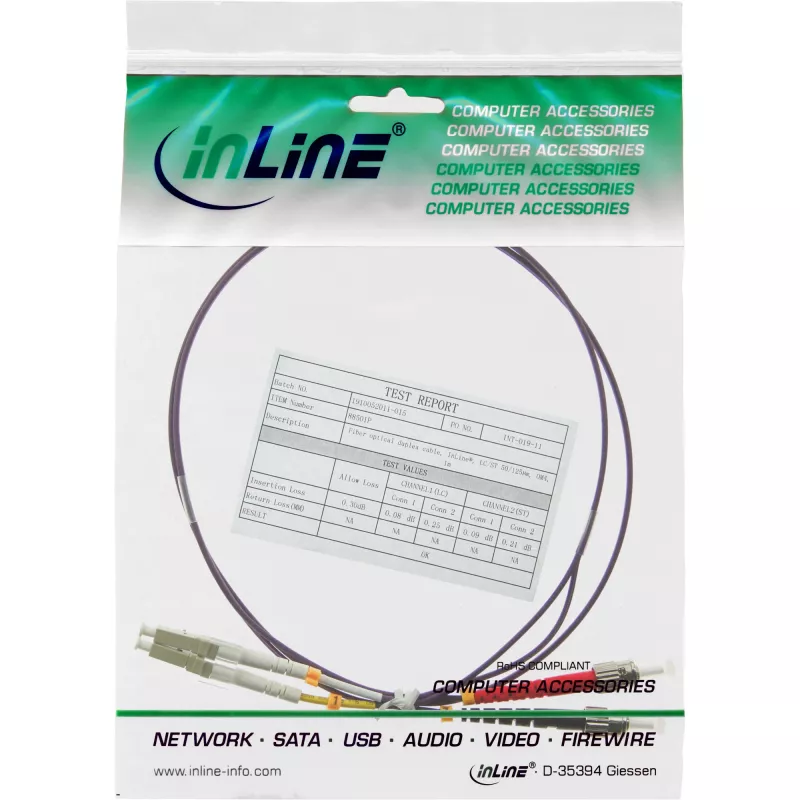

InLine fiiberoptiline duplekskaabel LC/ST 50/125µm OM4 20m

InLine fiiberoptiline duplekskaabel LC/ST 50/125µm OM4 20m on mitmemoodiline fiiberplasterkaabel, mis on loodud kiireks andmeedastuseks ja täielikuks duplekssideks. Ühendades ühes otsas LC-pistiku ja teises otsas ST-pistiku, kasutab see 20-meetrine kaabel 50/125 µm südamiku/katte geomeetriat ja OM4-klassi mitmemoodilist klaasi, et toetada suuremat ribalaiust ja vähendatud modaalset dispersiooni võrreldes madalamate OM-reitingutega. See on ette nähtud magistraal-, horisontaal- ja seadmetevahelisteks ühendusteks, kus on vaja usaldusväärset optilise signaali kvaliteeti ja pistikute ühilduvust.

Eelised

See dupleksfiiberkaabel tagab madala sisestuskadu ja prognoositava sumbuvuse OM4 lainepikkustel, võimaldades stabiilset jõudlust lühi- ja keskmise ulatusega linkides. Segatud LC/ST-pistiku konfiguratsioon pakub ristühilduvust LC-portidega seadmete ja ST-liideseid kasutavate pärandseadmetega. 20 m pikkus võimaldab paljudes paigaldistes paindlikult paigutada võrguseadmeid ilma signaalikordusteid kasutamata ning mitmemoodiline OM4 spetsifikatsioon toetab suuremat modaalset ribalaiust kaasaegsete kommutaatorite ja serverikeskkondade jaoks.

Sobib kasutamiseks

• Fiiberkommutatsiooniks kommutaatorite, patch-paneelide ja transiiverite vahel andmekeskustes ja serveriruumides
• LC- ja ST-pistikuid kasutavate võrguseadmete ühendamiseks
• Horisontaalkaabelduseks kontori LAN-võrkudes ja ülikoolilinnaku võrkudes
• Telekommunikatsioonilinkideks, mis vajavad täielikku dupleksset mitmemoodilist ühendust

Peamised tehnilised andmed

• Fiibri tüüp: Mitmemoodiline OM4
• Südamiku/katte läbimõõt: 50/125 µm

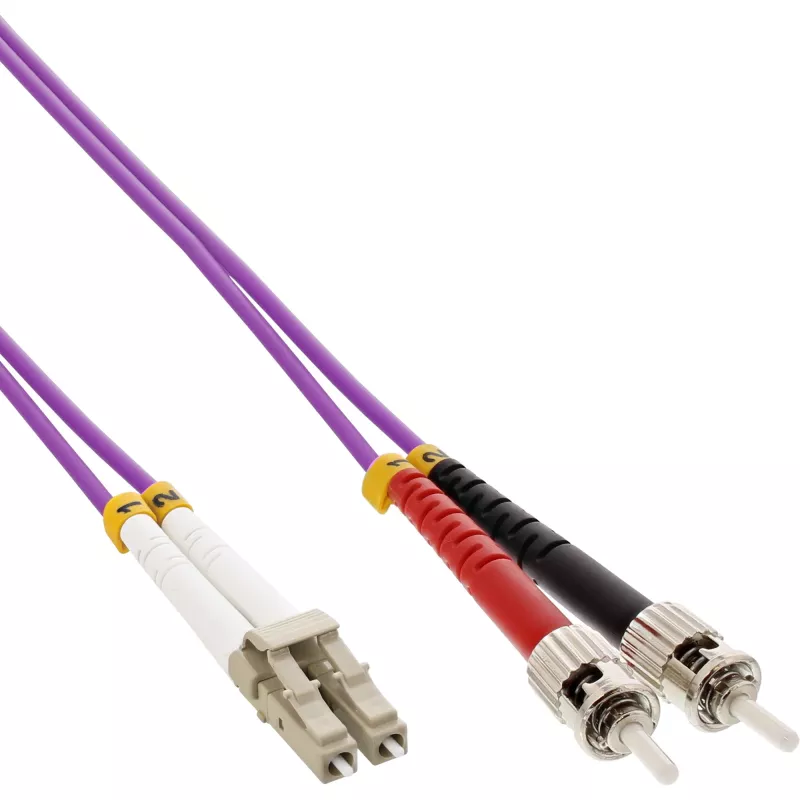

• Pistiku tüübid: LC (ühes otsas) ja ST (teises otsas), dupleks
• Pikkus: 20 m
• Režiim: Dupleks (kahesuunaline täisdupleks kahe fiibri kaudu)
• Tüüpilised rakendused: 10 Gbps ja suuremad mitmemoodilised võrgud lühikestel ja keskmistel vahemaadel

Kasutamine

Enne ühendamist kontrollige pistikute otsapindu ja veenduge, et tolmukaitsekorgid eemaldatakse vahetult enne ühendamist. Joondage ja sisestage LC-pistik LC-pistikupessa, kuni see klõpsatab, ning sisestage ST-pistik ST-pistikupessa, keerates seda veerandpöördega bajonettlukuga, et see kinnitada. Juhtige kaabel nii, et vältida teravaid painutusi, ja järgige mitmemoodilise fiibri jaoks määratud minimaalset painderaadiust, et vältida sumbuvuse suurenemist. Ühenduse katkestamiseks vabastage LC-riiv ja keerake ST-pistikut, et see avada, seejärel tõmmake otse välja. Järgige standardseid fiibri käsitsemise protseduure, et vältida saastumist või füüsilisi kahjustusi.

Soovitused

Pärast paigaldamist kasutage visuaalset vealokaatorit või optilist võimsusmõõturit, et kontrollida ühenduse järjepidevust ja mõõta sisestuskadu. Hoidke kasutamata pistikute jaoks varutolmu kaitsekorke ning puhastage pistikute otsapindu regulaarselt sobivate fiibripuhastusvahenditega. Pikemaid vahemaid või ühemoodilist ülekannet nõudvate linkide jaoks valige mitmemoodilise OM4 asemel sobiv ühemoodiline fiiberkaabel.
