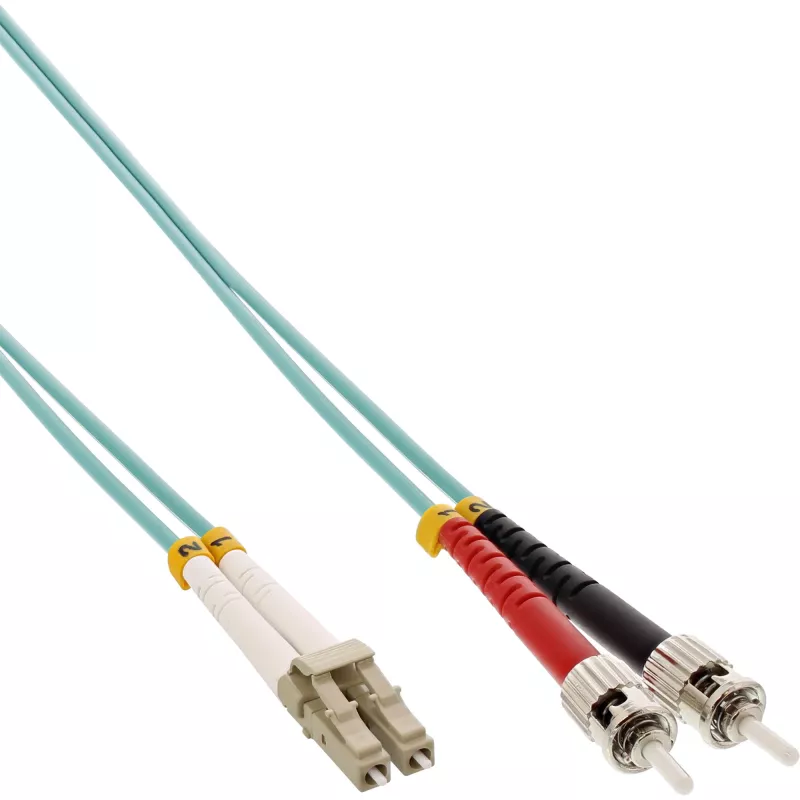

InLine fiiberoptiline duplekskaabel LC/ST 50/125µm OM3 1m

InLine fiiberoptiline duplekskaabel LC/ST 50/125µm OM3 1m on mitmemoodiline dupleks fiiberoptiline harukaabel, mis on mõeldud kiireks andmeedastuseks lühikese kuni keskmise ulatusega võrkudes. Ühes otsas on LC-pistik ja teises otsas ST-pistik ning kaabel kasutab 50/125 µm OM3 astmelise murdumisnäitajaga mitmemoodikiudu, et toetada suurt ribalaiust ja madala latentsusega ühendusi. Selle 1 meetri pikkus tagab kompaktse ja paindliku ühenduse lülitite, meediamuundurite, transiiverite ja aktiivsete võrguseadmete vahel andmekeskustes, serveriruumides ja kontorikeskkondades.

Eelised

See kaabel ühendab OM3 mitmemoodikiu madala sisestuskadu jõudluse dupleksülekande võimekusega, et säilitada samaaegne kahesuunaline side. Segatud LC-ST ühendus võimaldab ühilduvust seadmetega, mis vajavad kas väikese kujuteguriga LC-porte või pärand-ST-liideseid, vähendades vajadust täiendavate adapterite järele. 50/125 µm südamik ja OM3-spetsifikatsioon võimaldavad toetada kõrgemaid modaalribalaiusi, mis sobivad 10 Gigabit Ethernetile lühikestel vahemaadel, ning tagavad usaldusväärse signaaliterviklikkuse tüüpilistes kohtvõrgu paigaldistes.

Sobilik

• Lühikese ulatusega 10 Gigabit Etherneti ühendused andmekeskustes ja serveriruumides
• Haruühendused lülitite, transiiverite ja meediamuundurite vahel
• Kontorivõrgu kaabeldus, kus LC- ja ST-pordid tuleb ühendada
• Mitmemoodilise fiibri magistraallõigud ja seadmete testimine

Peamised tehnilised andmed

• Kiutüüp: Mitmemoodiline OM3
• Südamiku/katte läbimõõt: 50/125 µm
• Konfiguratsioon: Dupleks (kaks fiibrit)
• Pistik A: LC (ühemoodiline kujutegur, mitmemoodiga ühilduv)
• Pistik B: ST (bajonettühendus)
• Kaabli pikkus: 1 m
• Tüüpiline rakendus: Lühikese kuni keskmise ulatusega mitmemoodiühendused, andmeedastuskiirus kuni 10 Gbps hinnatud vahemaadel
• Kest: Paindlik harukaabli kest, sobib siseruumides kasutamiseks

Kasutusjuhised

Suunake 1 m duplekskaabel LC-pordiga seadme ja ST-pordiga seadme vahele, veendudes, et pistikud on joondatud ja täielikult oma pesadesse kinnitatud. Käsitsege fiibrit ühendusmuhvide hoidmise teel ja vältige kaabli painutamist üle tootja soovitatud painderaadiuse. Transiiveritega ühendamisel eemaldage enne sisestamist otsikutelt kaitsevad tolmukatted ja vajadusel puhastage pistikuid sobivate fiiberoptiliste puhastusvahenditega. Kontrollige ühendatud seadmetel lingi olekut ja vajadusel testige signaali ülekannet optilise testimisseadmega, kui on tarvis täpseid jõudlusmõõtmisi.

Soovitused

Kasutage kaablit siseruumides struktureeritud kaabelduses ja ühendamiseks; vältige välistingimusi, liigset tõmbekoormust ja järske painutusi. Kui kaablit ei kasutata, hoidke seda koos kaitsekorkidega ning tehke perioodilist kontrolli ja puhastamist optimaalse optilise jõudluse säilitamiseks.
