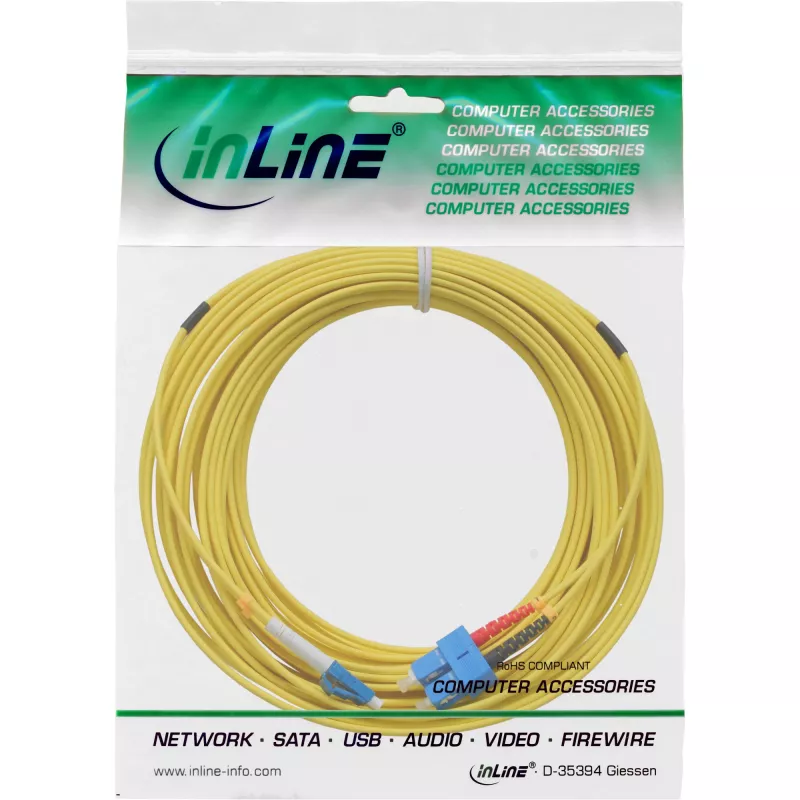

InLine fiiberoptiline duplekskaabel, LC/SC, 9/125µm, OS2, 5m

InLine fiiberoptiline duplekskaabel LC/SC 9/125µm OS2 5m on dupleks-multimoodne koost, mis on mõeldud ühemoodiliste OS2 võrkude jaoks. Kahe LC-pistikuga ühes otsas ja kahe SC-pistikuga teises otsas tagab kaabel täisdupleksülekande 5 meetri pikkusel. 9/125µm südamiku/katte läbimõõt toetab pikamaa, väikese kaoga ühemoodilisi ühendusi, mida tavaliselt kasutatakse telekomi- ja andmekeskuste keskkondades.

Eelised

See fiiberoptiline duplekskaabel pakub stabiilset ja väikese sumbuvusega signaaliedastust, mis vastab OS2 ühemoodilise fiibri omadustele. LC ja SC pistikute kombinatsioon võimaldab ühilduvust paljude võrguseadmete ja jaotuspaneelidega. Duplekskonstruktsioon tagab samaaegse kahesuunalise andmevoo, samas kui 5 m pikkus pakub paindlikkust riiulitevahelisteks või seadme ja jaotuspaneeli vahelisteks ühendusteks ilma liigse lõtkuta.

Sobib

• Andmekeskuste kommutaatorite, ruuterite ja optiliste transiiverite vahelised ühendused
• Telekommunikatsiooni magistraal- ja juurdepääsuvõrgud, mis vajavad OS2 ühemoodilisi ühendusi
• Jaotuspaneeli ja seadme vahelised ühendused, kus on vaja ühendada LC ja SC liidesed
• Labori- ja testimiskeskkonnad, mis vajavad lühikesi kontrollitud pikkusega fiiberühendusi

Peamised tehnilised andmed

• Fiibri tüüp: Ühemoodiline OS2
• Südamiku/katte läbimõõt: 9/125 µm

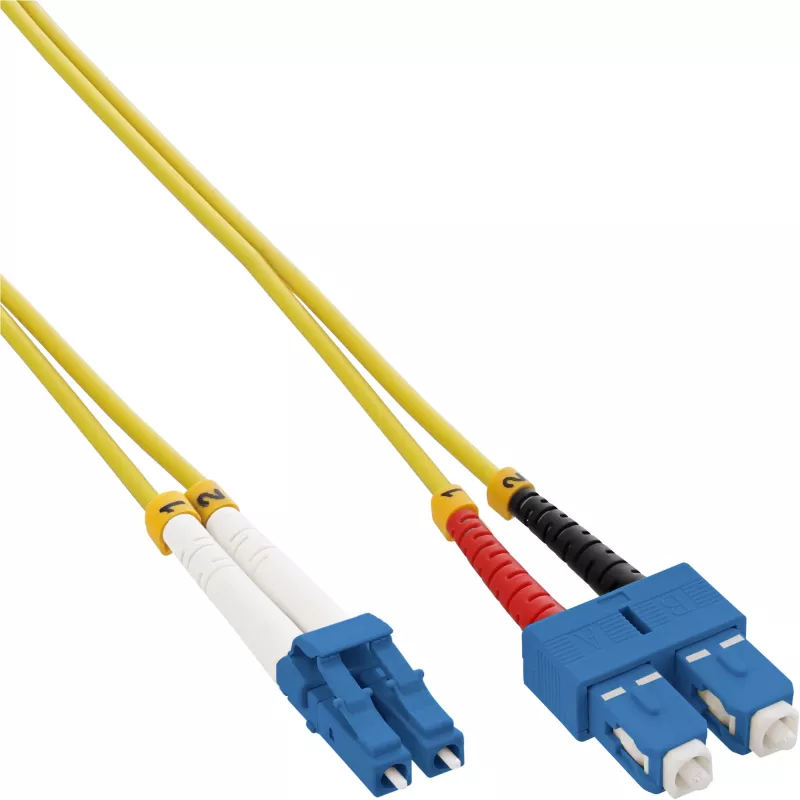

• Pistik A (üks ots): 2 × LC (dupleks)
• Pistik B (teine ots): 2 × SC (dupleks)
• Pikkus: 5 m
• Duplekskonfiguratsioon kahesuunaliseks edastuseks
• Tüüpiline rakendus: siseühendused ja seadmetevahelised ühendused

Kasutamine

Paigaldage InLine fiiberduplekskaabel seadmete vahele, tagades õrnad käänakud ja vältides järske pöördeid, et vältida sumbuvuse suurenemist. Sisestage LC-pistikud vastavatesse LC-portidesse ja SC-pistikud SC-portidesse, kuni need klõpsavad või kindlalt kohale asetsevad. Kasutage sobivaid tolmukaitseid, kui pistikud pole kasutusel, ning kontrollige polaarsust ja duplekssuunda, et need vastaksid ühendatud seadmete saate- ja vastuvõtuportidele. Pärast paigaldamist testige optilist ühendust sobivate fiibritestimisseadmetega, et kontrollida sisestuskadu ja järjepidevust.

Soovitused

Käsitsege pistikuid jalatsist või kerest ja vältige ferrule otsapinna puudutamist. Puhastage pistikute otsapindu heakskiidetud fiibripuhastusvahenditega enne ühendamist. Säilitage minimaalne painderaadius vastavalt kaablitootja spetsifikatsioonile ja hoidke üleliigne kaabel nii, et vältida muljumist. Kriitiliste ühenduste puhul tehke pärast paigaldamist sisestus- ja tagasivoolukao mõõtmised, et tagada vastavus võrgunõuetele.
