InLine Duplex paigalduskaabel S/FTP PiMF Cat.7a AWG23 1200MHz, LSOH, 50m

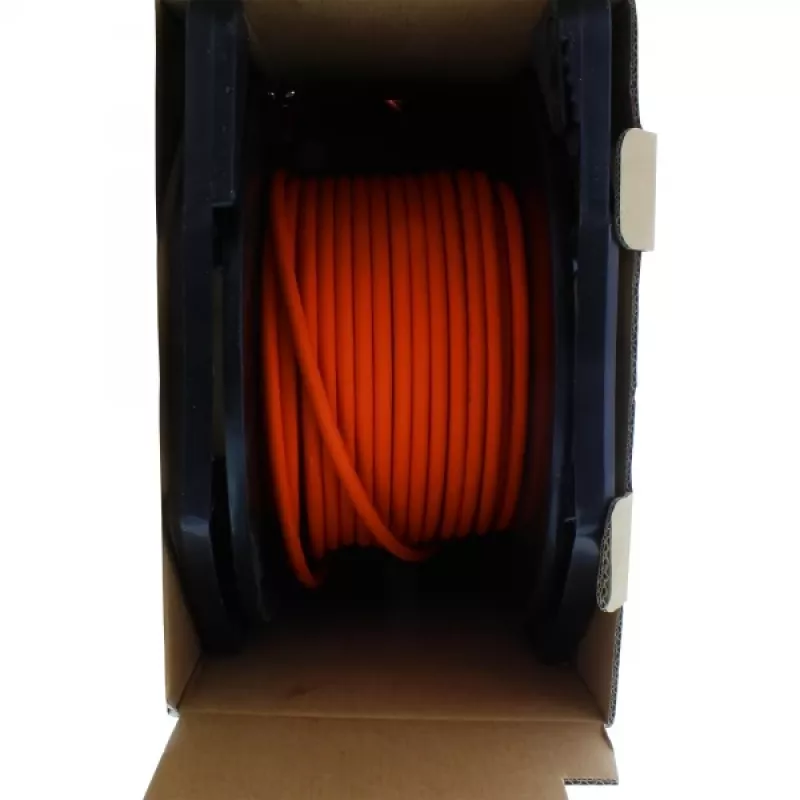

InLine Duplex paigalduskaabel S/FTP PiMF Cat.7a AWG23 (50 m) tarnitakse trummelkarbis, mis hoiab andmekaablit pappkarbi sees fikseeritud plastrullil, võimaldades kontrollitud lahtikerimist ja hõlpsat juurdepääsu vajalikule pikkusele. Kaabel on mõeldud paigalduskasutuseks, toetab sagedusi kuni 1200 MHz ja pakub täisvaskjuhte S/FTP (paarid metallfooliumis pluss üldine punutis) varjestusega. Väliskest on halogeenivaba (LSOH) ja ümbris oranž, et hõlbustada tuvastamist.

Eelised

Trummelkarp vähendab kohapealseid käsitsemiskulusid, võimaldades lahtikerimist ilma lisatööriistadeta, pakub kerget ja virnastatavat pakendit, mis sobib transportimiseks ehitusmasinates ja pakisaadetistes, ning kaitseb kaablit mustuse ja kahjustuste eest papppakendiga. Väikeste koguste käsitsemis- ja logistikakulud on vähenenud ning meetrimärgistus kaablil lihtsustab mõõtmist ja paigaldamist.

Sobib

• Struktureeritud hoone- ja objektipaigaldistele, mis nõuavad Cat.7a jõudlust
• 10 Gbps Ethernet ja suure ribalaiusega võrguühendused kuni 1200 MHz
• Sisepaigaldusteed, kus värvikoodiga kaablid lihtsustavad tuvastamist

Peamised spetsifikatsioonid

• Tüüp: Duplex paigalduskaabel, S/FTP PiMF
• Kategooria: Cat.7a kuni 1200 MHz
• Juht: Täisvask, (2x) 4x2x AWG23/1

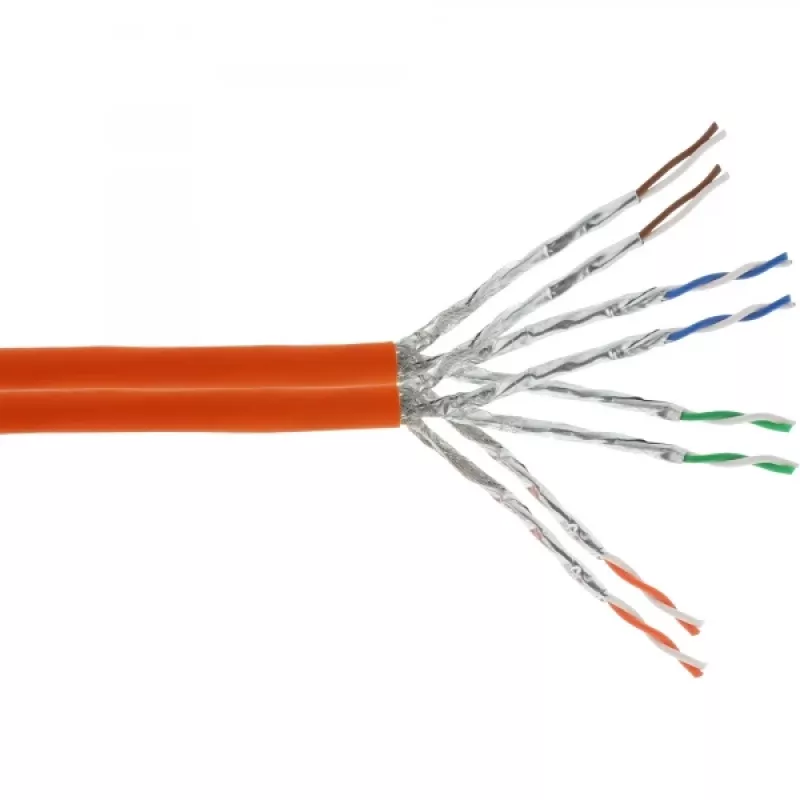

• Varjestus: Paarid metallfooliumis, üldine punutis
• Impedants: 100 Ω
• DC takistus: maksimaalselt 87 Ω/km
• Väliskest: Halogeenivaba (LSOH), oranž
• Kaabli läbimõõt: u. 2 x 8,2 mm
• Temperatuur: paigaldus 0 kuni 50 °C, töö -20 kuni 60 °C
• Tulekahjureaktsioon: Eca (EN 50575:2014 / A1:2016)
• Pikkus: 50 m (trummelkarp saadaval 50 m ja 100 m kimpudele)

Kasutamine

Aseta trummelkarp nii, et kaablit saab plastrullilt sujuvalt lahti kerida. Tõmba kaabel vajaliku pikkuseni, lõika vajadusel meetrimärgise juurest ning teosta otsastused või pistmike kokkupanek vastavalt standardsetele Cat.7a paigaldusvõtetele. Järgi paigaldamisel standardseid painderaadiuseid ja eraldusjuhiseid toitekaablitest, et säilitada varjestus ja signaali kvaliteet.

Soovitused

Optimaalse jõudluse tagamiseks hoia kaabel kindlaksmääratud paigaldus- ja töötemperatuurivahemikes, väldi teravaid painutusi või survet ümbrisele ning kasuta trummelkarpi kontrollitud lahtikerimiseks, et vältida keerde ja saastumist. Trummelkarbi valik on saadaval 50 m ja 100 m kimpudele; 300 m ja 500 m pikkused tarnitakse ühel trumlil.
