InLine Duplex Paigalduskaabel S/FTP PiMF Cat.7a AWG23 1200MHz, LSOH, 100m

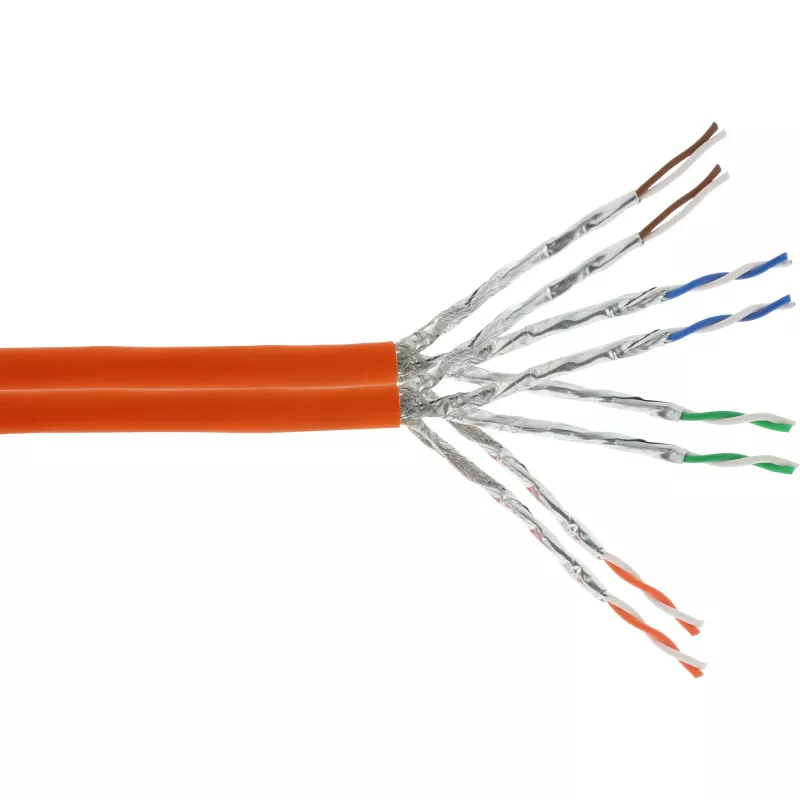

InLine Duplex paigalduskaabel S/FTP PiMF Cat.7a AWG23 1200MHz tarnitakse trummelkarbis, mis võimaldab hõlpsat lahtikerimist ja täpset lõikamist vajalikule pikkusele. Kaabel on duplex paigaldustüüp S/FTP (ekraan fooliumiga iga paari ümber pluss üldine punutis) konstruktsiooniga, mõeldud suure ribalaiusega andmeedastuseks kuni 1200 MHz. Sellel on täisvaskjuhtmed, oranž LSOH mantel ja meetrimärgistus lihtsaks paigaldamiseks ja tuvastamiseks.

Eelised

Trummelkarbi pakend võimaldab kiiremat kohapealset käsitsemist ilma täiendavate rullialuste seadmeteta ja vähendab väikeste tööde kulusid. Pakend on kerge, lihtne kanda, virnastatav töösõidukites ja sobib postisaadetisteks. Pappkaitse aitab vältida kaabli määrdumist ja mehaanilisi kahjustusi transportimisel ja ladustamisel.

Sobib

• Struktureeritud kaabeldus äri- ja eluhoonetes
• Kiire Ethernet kuni 10 Gbps
• Paigaldised, mis nõuavad leegikindlaid, halogeenivabasid (LSOH) materjale
• Olukorrad, kus on vaja kompaktset, kergesti käsitletavat pakendit

Peamised tehnilised andmed

• Standard: Cat.7a duplex paigalduskaabel, kuni 1200 MHz
• Konstruktsioon: (2x) 4x2xAWG23/1 S-FTP PiMF (paarid metallfooliumis, üldine punutis)
• Juhtmed: täisvask
• Impedants: 100 Ω
• Alalisvoolutakistus: max. 87 Ω/km
• Mantel: halogeenivaba (LSOH), oranž
• Kaabli läbimõõt: u. 2 x 8,2 mm
• Temperatuurivahemik: paigaldus 0 kuni 50 °C, töö -20 kuni 60 °C
• Tulekindlusklass: Eca (EN 50575:2014 / A1:2016)
• Meetrimärgistus kaablil pikkuse viiteks

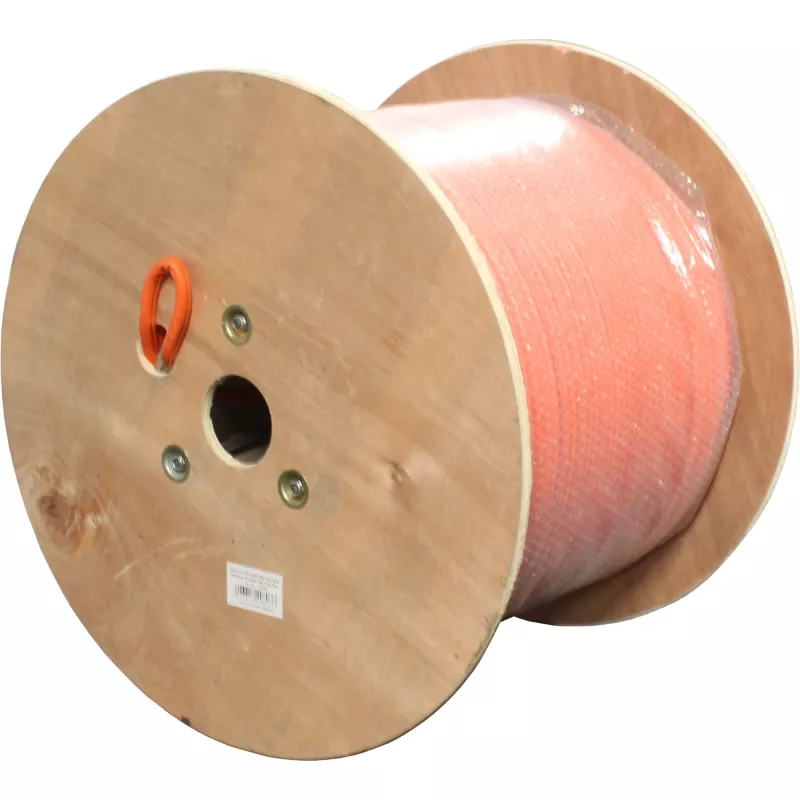

• Saadaval pakendipikkused: trummelkarp 50 m ja 100 m; 300 m ja 500 m tarnitakse ühe trumlina

Kasutamine

Asetage trummelkarp paigaldustrassi lähedale ja tõmmake kaabel otse plastikrullikust, lõigates vajaliku pikkuse, kasutades meetrimärgistust juhisena. Veenduge, et kaabel keritakse lahti ilma järskude painde ja murdudeta ning järgige standardseid paigaldustavasid S/FTP kaablitele, sealhulgas üldise punutise korrektset maandamist ja paaride varjestuse hoolikat käsitsemist. Termineerige pistikute ja jaotusplaadidega, mis on ette nähtud Cat.7a või ühilduva varjestuse jaoks, et säilitada jõudlus kuni 10 Gbps.

Soovitused

Ärge ületage paigaldamisel ettenähtud painderaadiust, vältige kokkusurumist või kokkupuudet õlide ja lahustitega ning hoidke trummelkarpi kuivas keskkonnas. Pika püsiühenduse ja suurima jõudluse tagamiseks kasutage sobivaid sertifitseeritud pistikuid ja tarvikuid, mis vastavad Cat.7a S/FTP spetsifikatsioonidele.
