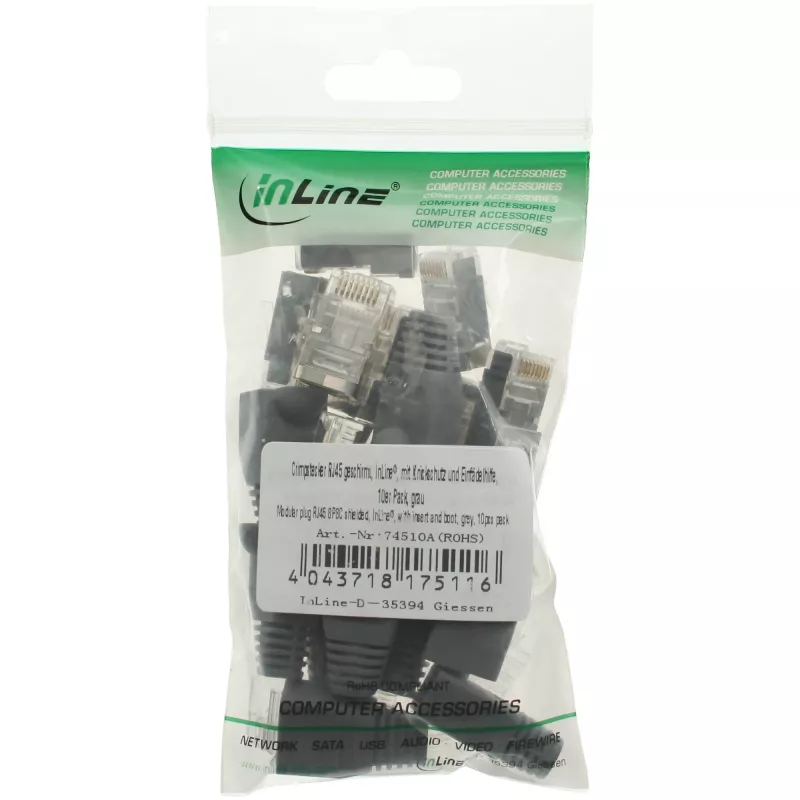

InLine Crimp Connector RJ45 8P8C varjestatud keermestaja ja paindekaitsega hall

InLine Crimp Connector RJ45 8P8C varjestatud keermestaja ja paindekaitsega hall on kolmeosaline varjestatud RJ45 pistikukomplekt, mis on loodud usaldusväärsete võrgulõpetuste loomiseks. See sisaldab metallist varjestatud pistikut, plastist paindekaitsemuhvi ja keermestamisabi kaabli ja juhtmete juhendamiseks monteerimise ajal. Pistik on mõeldud kasutamiseks tavaliste Cat5e/Cat6 tüüpi Etherneti kaablitega ja tarnitakse 10 tk pakendites.

Eelised

Varjestatud kolmeosaline konstruktsioon tagab parema EMI kaitse ja turvalise mehaanilise ühenduse. Integreeritud keermestamisabi lihtsustab juhtmekimbu sisestamist ja vähendab monteerimisaega. Paindekaitse muhv aitab vältida kaabli pinget ja kahjustusi lõpetuspunktis. Hallid plastkomponendid on vastupidavad ja sobivad korduvaks käsitsemiseks paigaldamise ajal.

Sobib

• RJ45 lõpetuste pressimiseks varjestatud Etherneti kaablitel
• Andmevõrgu paigaldusteks, kasutades Cat5e/Cat6 tüüpi kaableid
• Väliremondiks ja kohapealseteks pistikuvahetusteks
• Rakendusteks, mis nõuavad täiendavat EMI kaitset

Peamised spetsifikatsioonid

• Tüüp: RJ45 8P8C presspistik (3-osaline, varjestatud)
• Värvus: Hall
• Sisaldab: varjestatud pistik, paindekaitsemuhv, keermestamisabi
• Pakendi suurus: 10 tk
• Bränd: InLine, MPN: 74510A, EAN: 4043718175116

Kasutamine

Eemaldage varjestatud Etherneti kaabli välimine ümbris, et paljastada fooliumist äravool ja keerupaarid. Kasutage keermestamisabi juhtmete õigesse järjekorda juhtimiseks, seejärel libistage paindekaitsemuhv kaablile. Sisestage juhtmekimp RJ45 pistikusse, kuni juhtmed jõuavad otsapinnani, tagades, et varjestus puutub kokku pistiku korpusega. Pressige pistik kokku ühilduva RJ45 pressimistööriistaga, seejärel voltige ja kinnitage varjestus ning libistage paindekaitse oma kohale.

Soovitused

Järjepidevate tulemuste saamiseks kasutage kvaliteetset pressimistööriista, mis on mõeldud varjestatud RJ45 pistikutele, ja kontrollige kaabli juhtmestikku (T568A või T568B) enne pressimist. Vältige ülemäärast ümbrise eemaldamist ja veenduge, et varjestuskontakt on korralikult kinnitunud, et säilitada EMI kaitse.
