InLine 92505A juhtmepistik RJ45 8P8C / Klemmiplokk 9 klemmi Roheline

Ajasääst paigaldamisel:8 juhtme ja varjestuse kruviklemmiplokk võimaldab kiiret juhtmestikku – tööriistaga lamepeaga kruvikeerajaga ≤ 2,5 mm, sobib 16–26 AWG.
Integreeritud RJ45 liides struktureeritud juhtmestiku jaoks:Standardiseeritud RJ45 pesa (8P8C) võimaldab otseühendust võrgukomponentidega – ideaalne hooldustöödeks või testkeskkondades.

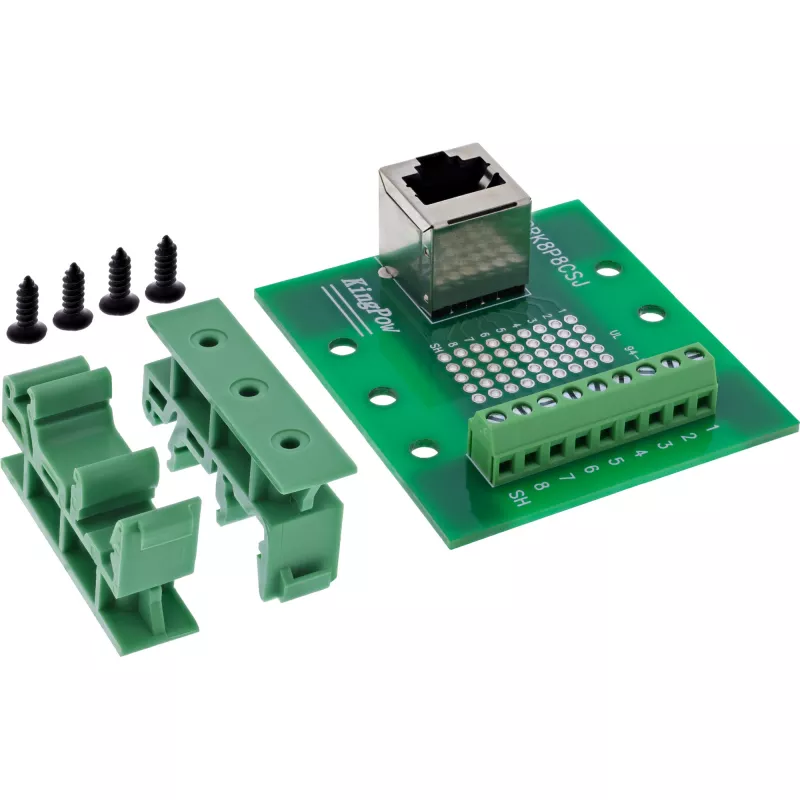

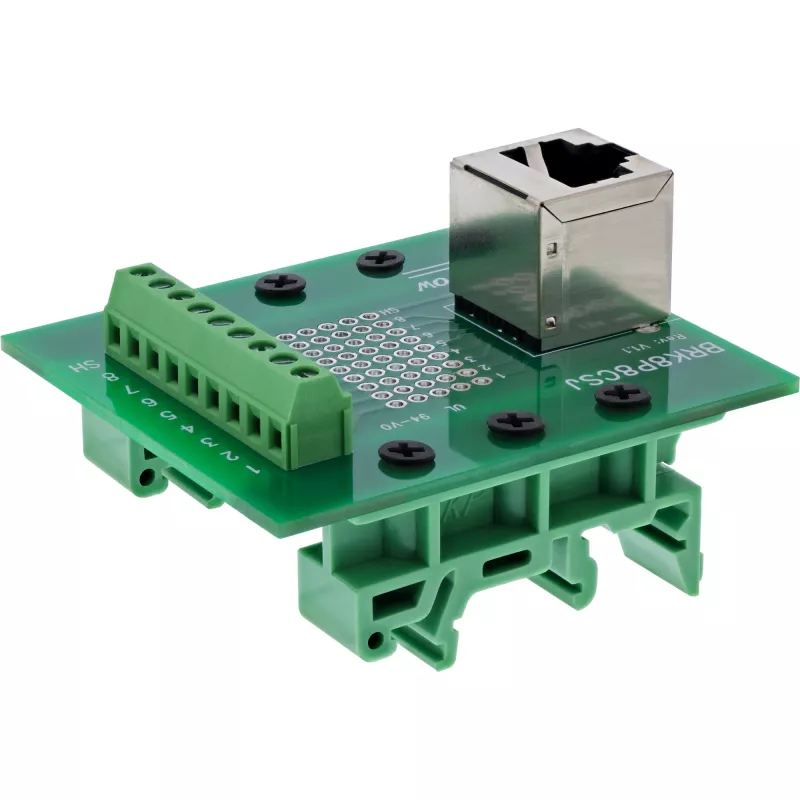

Ruumisäästlik DIN-liistule paigaldus:Korpus on mõeldud kiireks paigaldamiseks DIN-liistule – eriti sobiv struktureeritud paigaldistele juhtkappides.
Mitmekülgne kasutus tööstuses:Rakendusteks võrgudiagnostikas, masinsides, prototüüpimises, juhtimistehnoloogias või manussüsteemides.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V DC juures ja nimivool 1,0 A kontakti kohta tagavad usaldusväärse ja turvalise andmeedastuse – isegi pideva koormuse korral tööstuskeskkondades.

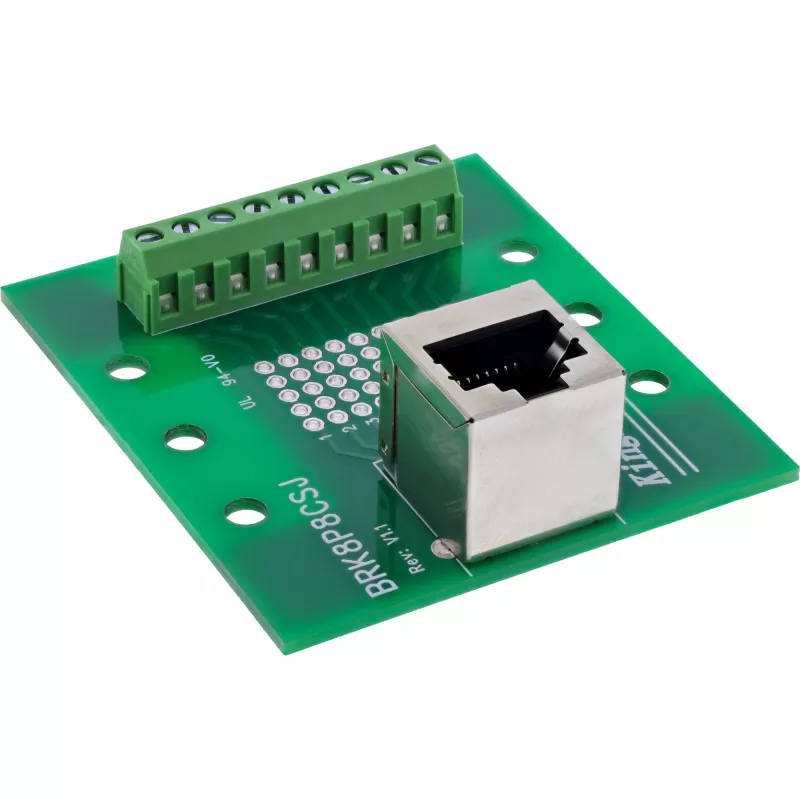

InLine® RJ45 klemmiplokk ülespoole suunatud pesa ja küljel asuva kruviklemmireaga on välja töötatud professionaalseks kasutamiseks juhtkappides või laborites. 8-kontaktiline RJ45 pesa (8P8C) on kindlalt korpusesse integreeritud ja ühendub otse sisemise klemmireaga.
Kaheksa juhet ja täiendav varjestuskontakt saab kiiresti ja selgelt ühendada küljelt ligipääsetavate kruviklemmide kaudu. Klemmid toetavad keerdjuhtmeid vahemikus 16–26 AWG ja neid saab usaldusväärselt ühendada lamepeaga kruvikeerajaga ≤ 2,5 mm.
Eelmonteeritud DIN-liistule kinnitus sobib ideaalselt struktureeritud paigaldistele ja testseadistustele. 100% testitud lühiste ja valejuhtmestiku suhtes.

RJ45 liides:8P8C pesa (ülespoole suunatud)

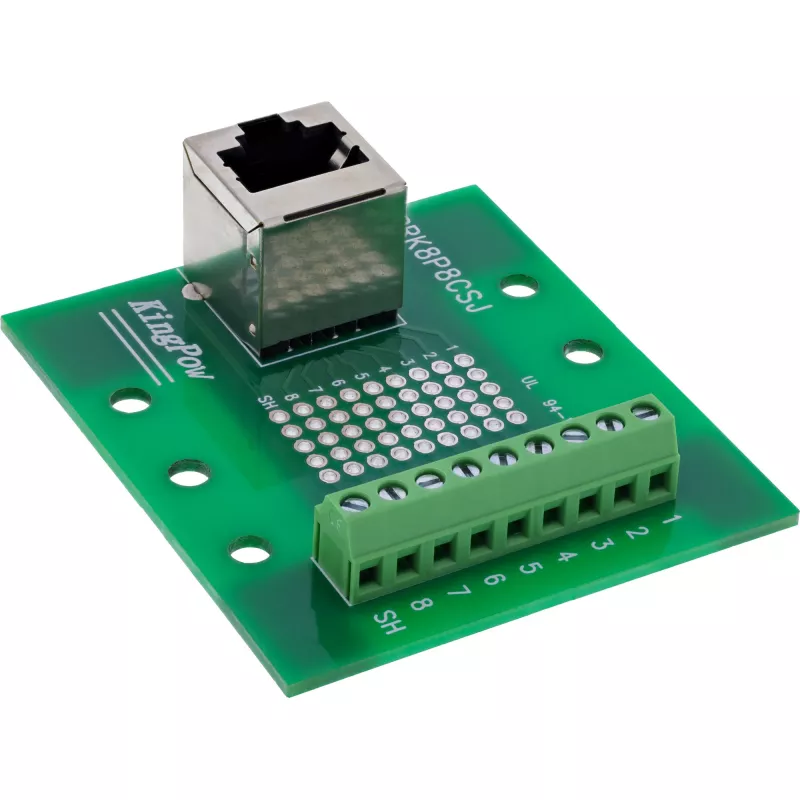

Kruviklemmirida:9 klemmi (8 signaali + varjestus), 5,0 mm samm, surveplaadiga
Ühendusvahemik:16–26 AWG
Käitamine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool:1,0 A kontakti kohta
Maks. tööpinge:100 V kahe signaali vahel
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Töötemperatuur:-20 °C kuni +70 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Paigaldus:Ette valmistatud DIN-ülaäärikliistule
Mõõtmed:u 60 × 54 × 20 mm (L × K × S)

InLine 92505A. Pistik(ud): RJ45 8P8C / Klemmiplokk 9 klemmi, Toote värv: Roheline, Pistiku sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV-märk. Mõõtmed (LxSxK): 54 x 60 x 20 mm, Kaal: 21 g, Laius: 54 mm. Kogus pakendis: 1 tk, Pakendi maht: 100 cm³. Päritolumaa: Taiwan

Kasutusjuhend

Paigaldage InLine 92505A DIN-ülaäärikliistule juhtkappi või testraami. Ühendage RJ45 pistik ülespoole suunatud 8P8C pesasse, et ühendada tavaliste võrguseadmetega. Püsiühenduste jaoks eemaldage isolatsioon ja valmistage ette keerdjuhtmed (16–26 AWG), asetage juhtmed vastavatesse kruviklemmidesse (kaheksa signaalikontakti pluss varjestus) ja kinnitage need lamepeaga kruvikeerajaga, mille tera laius sobib ≤ 2,5 mm. Kontrollige ühendusi ja rakendage toide alles pärast õige juhtmestiku kontrollimist.

Soovitused

Kasutage adapterit peamiselt hoolduseks, testimiseks ja ajutisteks juhtmestikumuudatusteks. Veenduge, et juhtme suurused jäävad määratud vahemikku 16–26 AWG ja pingutage klemmid sobiva suurusega lamepeaga kruvikeerajaga. Vältige mooduli kokkupuudet temperatuuridega väljaspool –20 °C kuni +70 °C ja järgige 100 V maksimaalset pingereitingut signaalide vahel.
