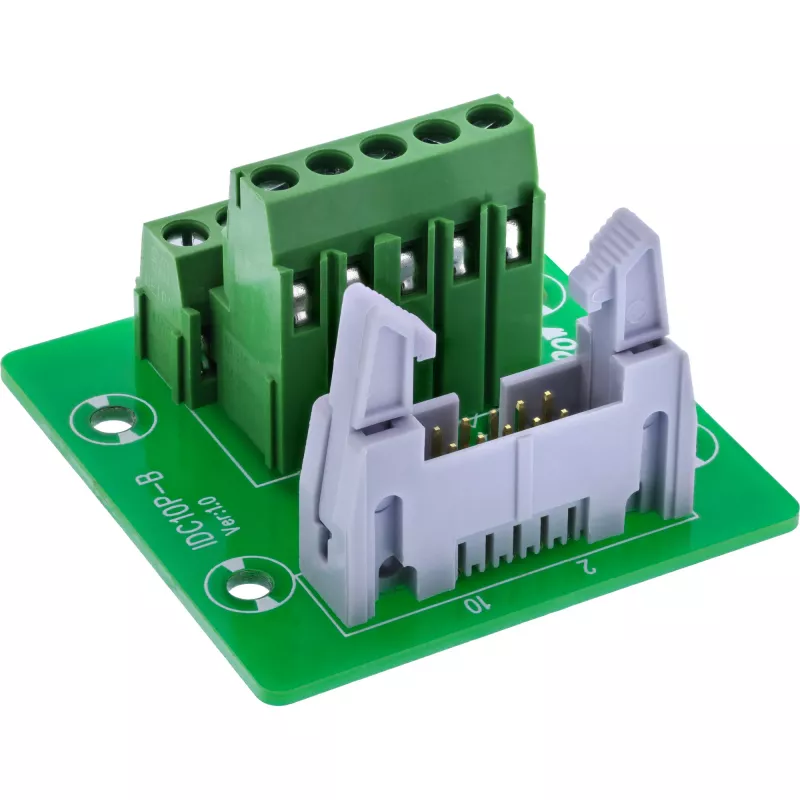

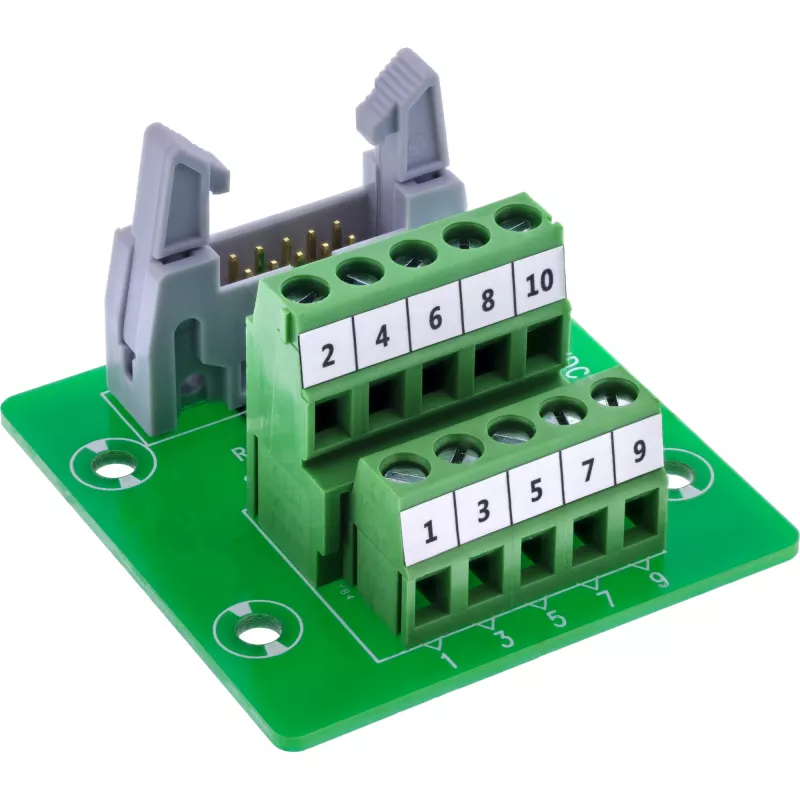

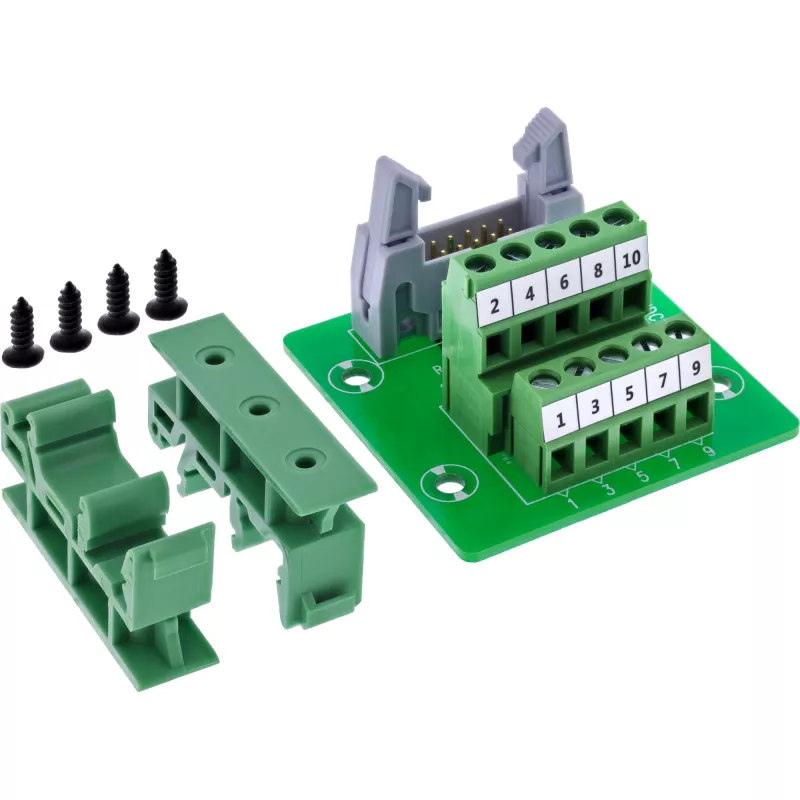

InLine 92504O juhtmepistik IDC 10 / klemmiplokk 5 klemmi Roheline, Helehall

Ajasääst paigaldamisel:5-kontaktiline surveplaadiga kruviklemmiplokk võimaldab kiiret tööriistaga juhtmete ühendamist – juhtmetele vahemikus 16–26 AWG.
Standardiseeritud IDC-liides selge kontaktijaotusega: 10-kontaktiline pesa (2×5) tagab puhta signaalieralduse – ideaalne struktureeritud juhtmestiku jaoks katse-, juhtimis- ja laborirakendustes.
Ruumisäästlik PCB-lahendus loogilise paigutusega:Kompaktne disain stabiilsel trükkplaadil otse integreerimiseks korpustesse, adapterpaneelidesse või katsekeskkondadesse.
Paindlik kasutus tööstuses:Sobib kasutuselevõtuks, manussüsteemide projektideks, signaalijaotuseks või juhtliinideks digitaalsetes süsteemides.
Kõrge signaalikvaliteet:Testitud isolatsioonitakistus kuni 300 V AC, nimivool 1 A kontakti kohta ja 100% lühisekatsetus pikaajaliseks tööohutuseks.

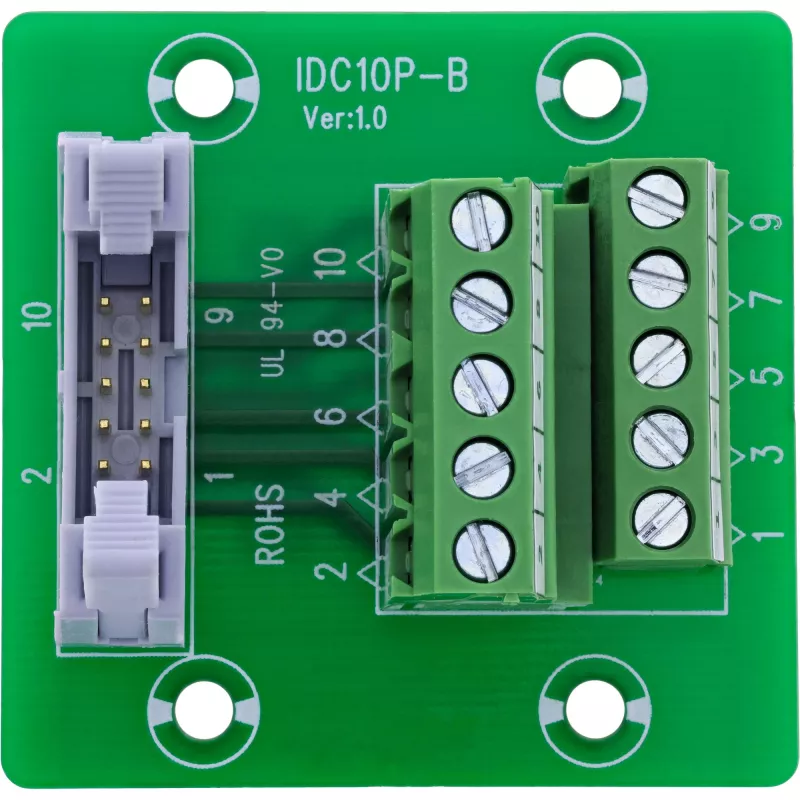

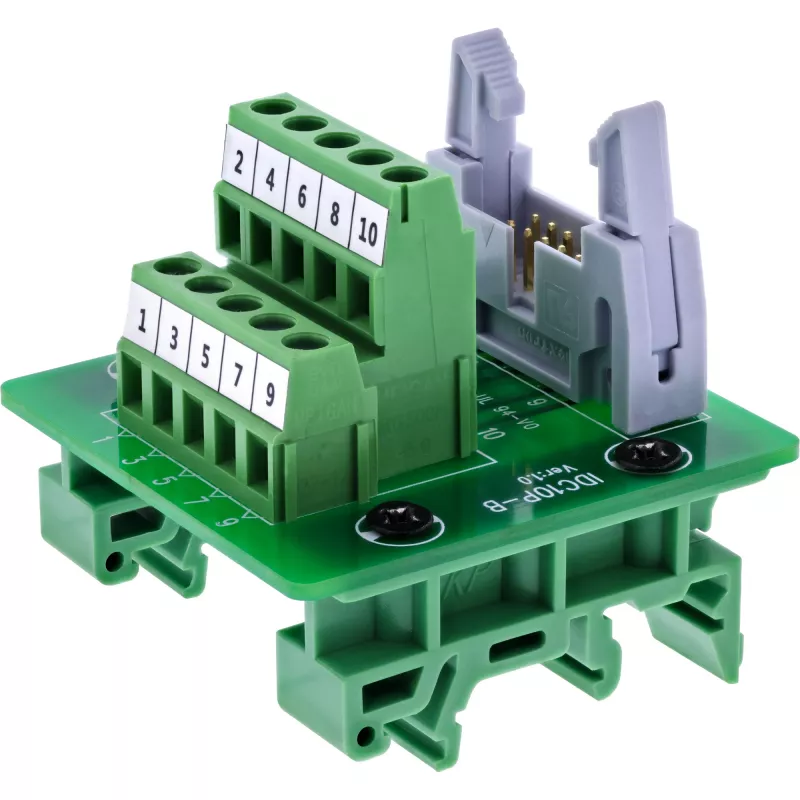

InLine® IDC-10-klemmiploki adapter 5-kontaktilise kruviklemmiribaga pakub kompaktset lahendust digitaalsete signaalide, toiteliinide või juhtühenduste ühendamiseks – ilma jootmiseta. IDC-pesa (2×5) ja küljelt ligipääsetava klemmiriba kombinatsioon on paigaldatud robustsele trükkplaadile ja optimeeritud tööstuskeskkondadesse.
Kruviklemmid (5,0 mm samm) on selgelt märgistatud ja toetavad keerutatud juhtmeid vahemikus 16–26 AWG. Tööriistaga juhtmestamine toimub lamepeaga kruvikeerajaga ≤ 2,5 mm. EVA isolatsioonikiht tagab kaitse paigaldamisel juhtivatele pindadele. 100% lühisekatsetuse ja kõrgete isolatsiooniväärtustega on adapter ideaalne katsesüsteemide, juhtseadmete või manussrakenduste jaoks.

IDC-liides:10-kontaktiline IDC-pesa (2×5), samm 2,54 mm
Kruviklemmiplokk:5 klemmi, samm 5,0 mm, surveplaadiga
Signaalijaotus:GND (maandus), D0 kuni D3 (digitaalsed signaaliliinid, määratavad sõltuvalt rakendusest)
Ühendusvahemik:16–26 AWG
Käivitamine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool:1,0 A kontakti kohta
Maksimaalne tööpinge:100 V kahe signaali vahel
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Maksimaalne juhtmetakistus:5 oomi
Töötemperatuur:–10 °C kuni +70 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Mõõtmed:u 51 × 50 × 29 mm (P × L × K)

InLine 92504O. Pistik(ud): IDC 10 / klemmiplokk 5 klemmi, Toote värv: Roheline, Helehall, Pistikupesa sugu: Nais/Nais. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 50 x 51 x 29 mm, Kaal: 30 g, Laius: 50 mm. Kogus pakendis: 1 tk, Pakendi maht: 100 cm³, Pakendi tüüp: Kilekott. Päritoluriik: Taiwan

Kasutamine

Sisestage ühendatav 10-kontaktiline pistik IDC-pessa (2×5) ja kinnitage adapter vastavalt vajadusele korpusesse või paneeli. Eemaldage isolatsioon ja sisestage keerutatud juhtmed (16–26 AWG) vastavatesse kruviklemmidesse, tagades GND ja signaaliliinide õige jaotuse. Pingutage surveplaadi kruvid lamepeaga kruvikeerajaga kuni 2,5 mm. Alumisel küljel olev EVA isolatsioon võimaldab ohutut paigutamist isoleerimata pindadele.

Soovitused

Usaldusväärseks pikaajaliseks tööks kontrollige enne süsteemi pingestamist signaalide õiget jaotust, vältige üle 1 A kontakti kohta või 100 V signaalide vahel ning tehke vibratsiooniga kokkupuutuvates paigaldistes korrapäraseid kontrollimisi klemmikruvide turvalise kontakti tagamiseks.
