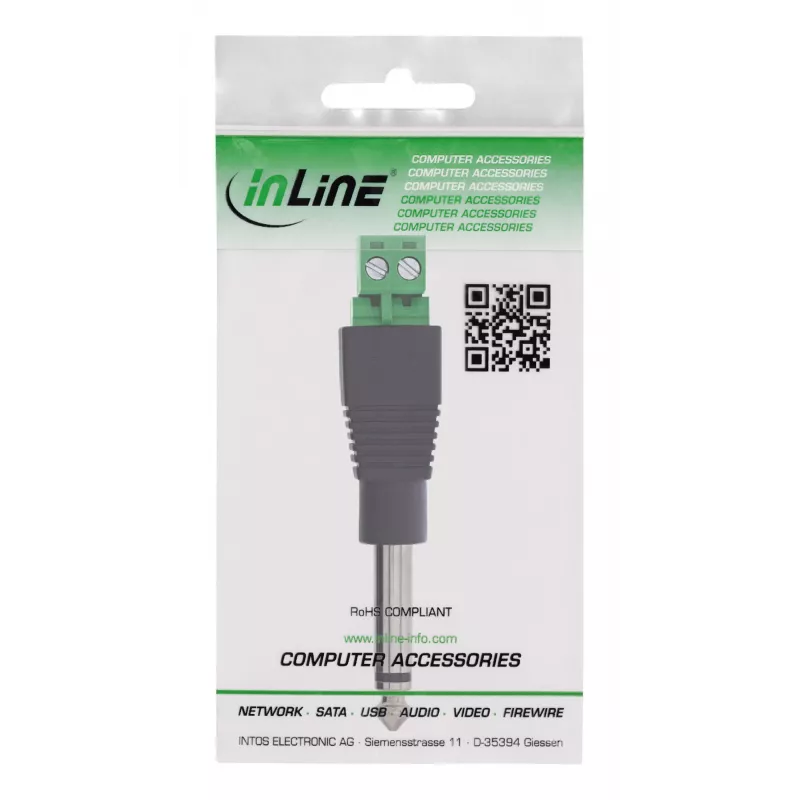

InLine 92504M juhtmepistik 6,35 mm 2-kontaktiline pistik TS / klemmiplokk 2 klemmi Must, Roheline

Aja kokkuhoid paigaldamisel: Kiire juhtmestus kruviklemmide abil 18–26 AWG juhtmetele – tööriistaga, kasutades lamepeaga kruvikeerajat ≤ 2,5 mm.
Usaldusväärne monoheliühendus: 6,35 mm pistik (TS) selgelt märgistatud klemmidega (signaal/maandus) – ideaalne audiotehnika, testskeemide või juhtliinide jaoks.
Külgmiselt paiknev klemmiriba kompaktseks paigalduseks: Kõrvuti asetsevad klemmid 5,0 mm sammuga võimaldavad ruumisäästlikku integreerimist – nt heliseadmete riiulites või testimiskeskkondades.
Mitmekülgne kasutus tööstuses: Analoogsignaalijuhtmestiku jaoks helirakendustes, juhtseadmetes, arenduslaborites või mõõtesüsteemides.
Kõrge signaalikvaliteet: Isolatsioonitakistus ≥ 10 MΩ alalispingel 300 V ja nimivool kuni 1 A klemmi kohta tagavad stabiilse ja töökindla signaaliedastuse tööstuskeskkondades.

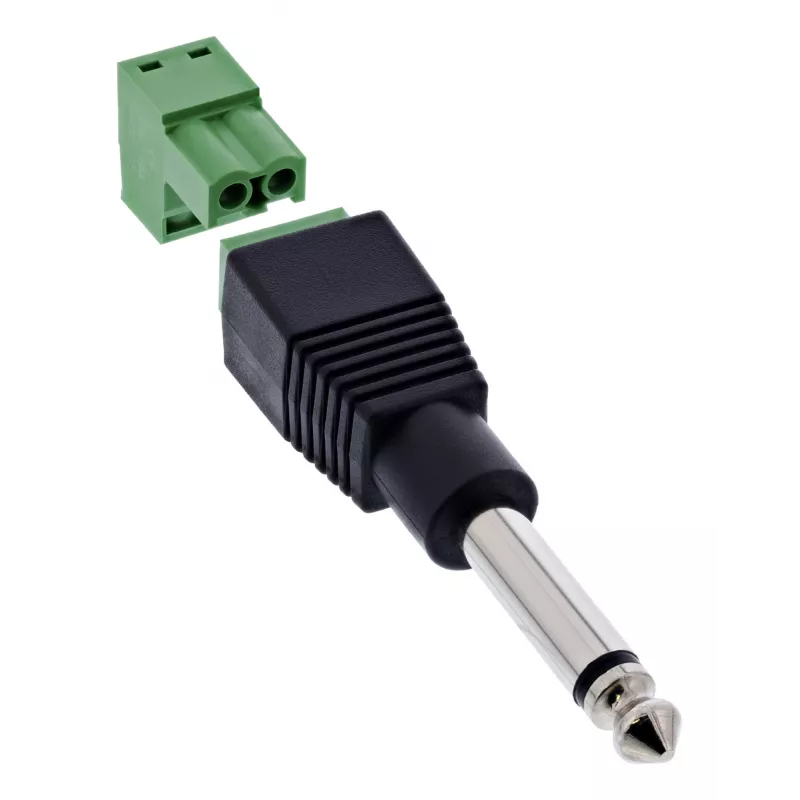

InLine® 6,35 mm pistik (TS, mono) klemmiplokil võimaldab analoogsignaalide kiiret ja jootevaba juhtmestust. Ideaalne helisignaalide, juhtliinide või testskeemide jaoks – see adapter pakub lihtsat viisi ühenduse loomiseks ilma jootmiseta.

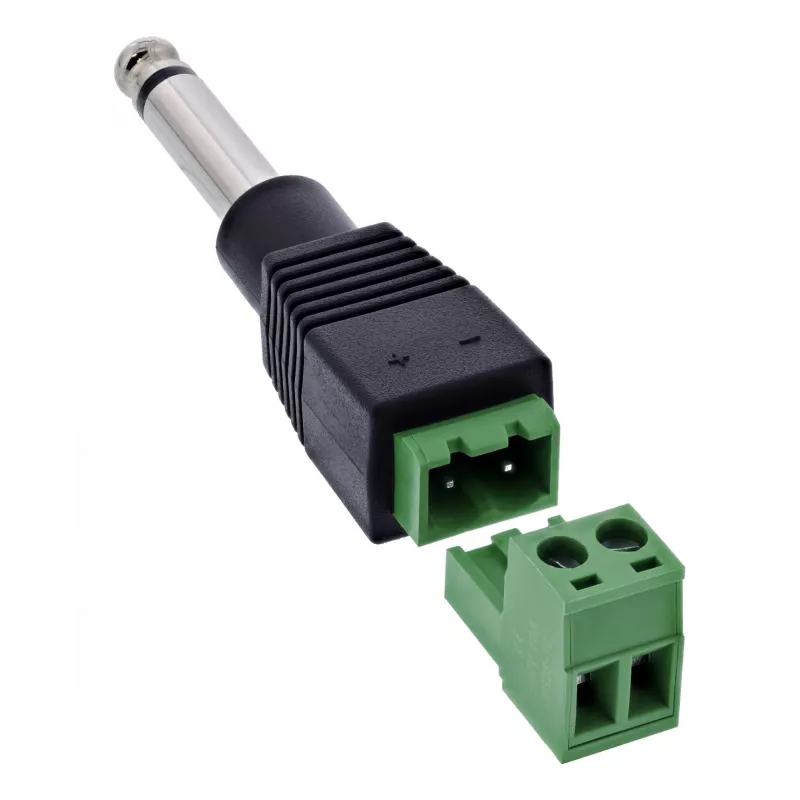

2-pooluseline kruviklemmiriba on selgelt märgistatud: + (signaal), – (maandus). See toetab juhtmeid vahemikus 18–26 AWG ja võimaldab tööriistaga juhtmestamist, kasutades lamepeaga kruvikeerajat ≤ 2,5 mm. Vastupidav korpus EVA isolatsioonikihiga tagab usaldusväärse kaitse juhtivale pinnale paigaldamisel.
Tänu kompaktsele disainile sobib adapter ka ruumikriitilisteks rakendusteks – nt heliseadmete riiulites, testsüsteemides või manussüsteemides.

Pistikühendus: 6,35 mm TS-pistik (2-kontaktiline, mono)
Kontaktide arv / klemmide jaotus: 2 klemmi / + (signaal), – (maandus)
Ühendustehnoloogia: Kruviklemm surveplaadiga, 5,0 mm samm
Ühendusvahemik: 18–26 AWG
Käivitamine: Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool: 1,0 A klemmi kohta
Maksimaalne tööpinge: 100 V kahe signaali vahel
Isolatsioonitakistus: ≥ 10 MΩ alalispingel 300 V
Maksimaalne juhtmetakistus: 5 oomi
Töötemperatuur: –10 °C kuni +70 °C
Isolatsioonikiht: EVA isolatsioon alumisel küljel

InLine 92504M. Pistik(ud): 6,35 mm 2-kontaktiline pistik TS / klemmiplokk 2 klemmi, Toote värv: Must, Roheline, Pistikupesa sugu: Mees-/naissoost. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 16 x 80 x 16 mm, Kaal: 14 g, Laius: 16 mm. Kogus pakendis: 1 tk, Pakendi maht: 100 cm³, Pakendi tüüp: Kilekott. Päritolumaa: Taiwan

Kasutusjuhend

Eemaldage juhtmelt isolatsioon sobiva pikkuseni, sisestage juhe vastavasse kruviklemmi (jälgige + = signaal, – = maandus) ja pingutage kruvi, kasutades lamepeaga kruvikeerajat (tera maksimaalne laius 2,5 mm), kuni juhe on kindlalt kinnitatud. Ühendage 6,35 mm TS-pistik vastavasse mono-pistikupessa. Paigaldage adapter soovitud kohta, veendudes, et EVA isolatsioonikiht jääb vastu juhtivat pinda.

Soovitused

Parima jõudluse tagamiseks kasutage vaskjuhtmeid määratud vahemikus 18–26 AWG, vältige klemmikruvide ülepingutamist ning hoidke töötemperatuuri vahemikus –10 °C kuni +70 °C. Ärge ületage nimivoolu 1,0 A klemmi kohta ja tagage õige polaarsus signaali ja maanduse ühendamisel.
