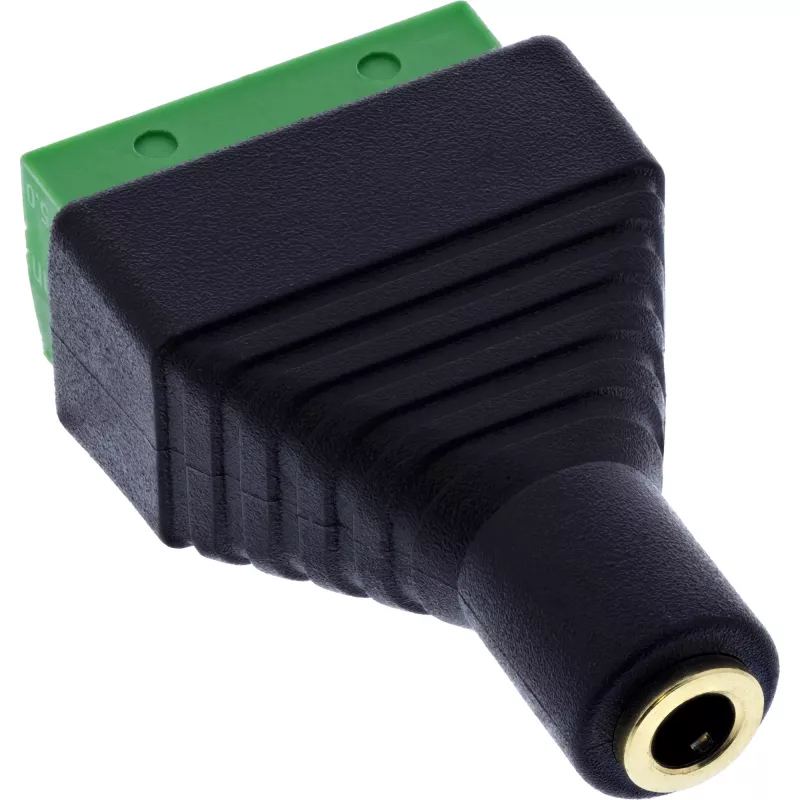

InLine 92504K juhtmeadapter 3,5 mm 4-kontaktiline pistikupesa TRRS / klemmliist 4 klemmi Must, Roheline

Aja kokkuhoid paigaldamisel:Kiire juhtmestus kruviklemmide abil 18–26 AWG juhtmetele – tööriistaga, kasutades lamepeaga kruvikeerajat ≤ 2,5 mm.
Audio-/mikrofonisignaalide täpne ühendamine: 3,5 mm pistikupesa (TRRS, 4-kontaktiline) selgelt märgistatud klemmliistuga (L, R, V, +) – ideaalne peakomplektide, heli- või juhtkaablite jaoks testimis- ja prototüüpimisseadetes.
Küljel olev klemmliist ruumisäästlikuks paigaldamiseks: Kompaktne ühendusplokk kõrvuti asetsevate klemmidega – ideaalne piiratud ruumi jaoks, nagu näiteks testkarpides või jaotuspaneelides.
Mitmekülgne kasutus tööstuses: Analooghelisignaalide integreerimiseks juhtplokkidesse, multimeediamoodulitesse, arenduslaboritesse või katsestendidesse.
Kõrge signaalikvaliteet: Isolatsioonitakistus ≥ 10 MΩ 300 V DC juures ja nimivool kuni 1 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pidevas töös.

InLine® 3,5 mm 4-kontaktiline pistikupesa-klemmliist adapter võimaldab analooghelisignaalide ja mikrofoni signaalide jootevaba ühendamist kruviklemmidega – ideaalne peakomplektide, kombopistikute või TRRS-liideste jaoks tööstuses ja laborites.

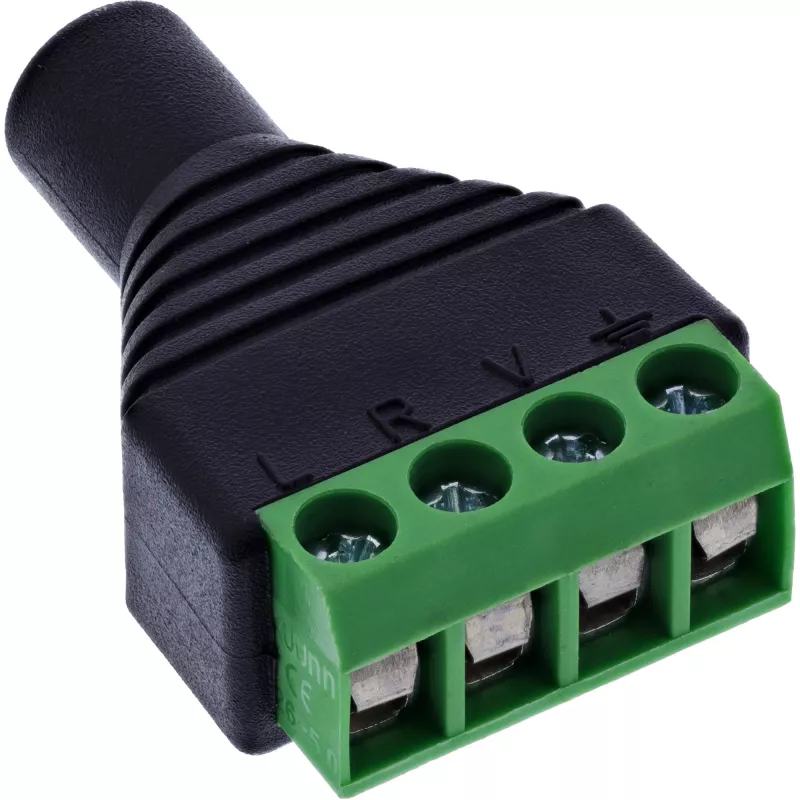

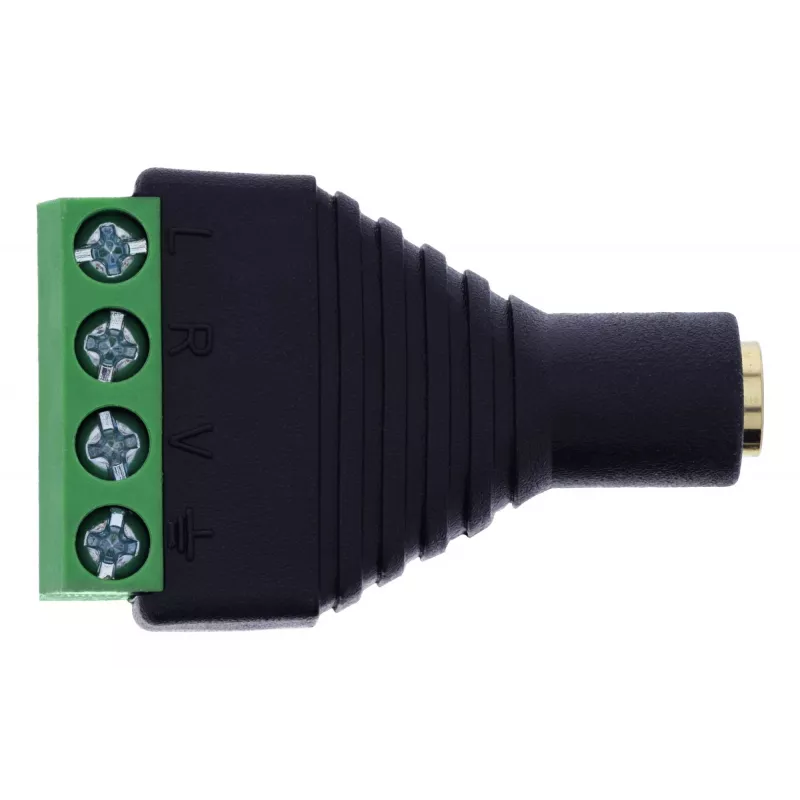

Ühendused on selgelt märgistatud:
L(vasak), R(parem), V(mikrofon/pinge), +(ühine maandus/varje).
Kruviklemmid sammuga 5,0 mm toetavad 18–26 AWG juhtmeid ja neid saab ühendada lamepeaga kruvikeerajaga ≤ 2,5 mm.
Tänu kompaktsele disainile sobib pistikupesa eriti hästi ruumikriitilisteks rakendusteks testimisseadmetes, heliraamides või sisseehitatud süsteemides. EVA isolatsioonikiht annab täiendava kaitse juhtivale pinnale paigaldamisel.

Pistikupesa ühendus:3,5 mm TRRS pistikupesa (4-kontaktiline, stereo/mikrofon)
Kontaktide arv / klemmi ülesanne:4 klemmi / L, R, V, +
Ühendustehnoloogia:Kruviklemm surveplaadiga, samm 5,0 mm
Ühendusvahemik:18–26 AWG
Käitamine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool: 1,0 A kontakti kohta
Maksimaalne tööpinge:100 V kahe signaali vahel
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Maksimaalne juhtmetakistus:5 oomi
Töötemperatuur:–10 °C kuni +70 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel

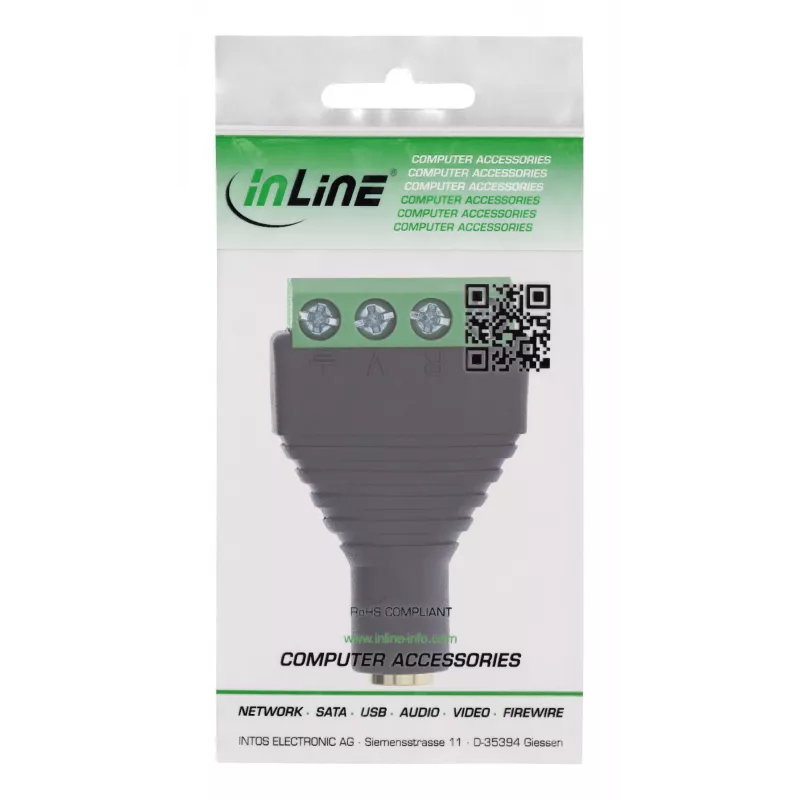

InLine 92504K. Pistik(ud): 3,5 mm 4-kontaktiline pistikupesa TRRS / klemmliist 4 klemmi, Toote värvus: Must, Roheline, Pistiku sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV-märk. Mõõtmed (LxSxK): 23 x 36 x 12 mm, Kaal: 9 g, Laius: 23 mm. Kogus pakendis: 1 tk, Pakendi maht: 100 cm³, Pakendi tüüp: Kilekott. Päritolumaa: Taiwan

Kuidas kasutada

Sisestage 3,5 mm TRRS pistik pistikupesasse ja ühendage eemaldatud isolatsiooniga juhtmed (18–26 AWG) vastavatesse kruviklemmidesse, mis on märgistatud L (vasak), R (parem), V (mikrofon/pinge) ja + (maandus/varje). Kinnitage iga juht kruviklemmiga, kasutades lamepeaga kruvikeerajat (≤ 2,5 mm). Veenduge õiges ühenduses ja pingutage kruvid usaldusväärse kontakti tagamiseks; ärge ületage nimivoolu ja -pinget.

Soovitused

Parima signaali usaldusväärsuse tagamiseks kasutage vaskjuhte määratud AWG vahemikus, vältige ühenduspunktide liigset painutamist ning paigaldage adapter mittejuhtivale pinnale või toetuge EVA isolatsioonile, kui see paigaldatakse juhtivatele pindadele. Kontrollige ühenduste vastavust enne ühendatud seadmete pingestamist.
