InLine 92504I juhtmeühendaja USB-B / Klemmiplokk, 5-kontaktiline Must, Roheline

Ajasääst paigaldamisel:Kiire juhtmestamine kruviklemmidega 16–26 AWG jaoks – tööriistaga abistatav lamepeaga kruvikeerajaga ≤ 2,5 mm.
Integreeritud USB-kaabel paindlikeks rakendusteks: 1-meetrine ühenduskaabel USB-B pistikuga võimaldab otsest ühendust seadmetega – ilma eraldi tarvikute või jootmiseta.
Selge klemmi määramine ja kindel kontakt: 5-kontaktilised klemmid surveplaadiga, selgelt märgistatud 1: –, 2: D+, 3: D–, 4: +, 5: S (varje) – ideaalne teeninduseks, testimiseks ja prototüüpimiseks.
Mitmekülgne kasutus tööstuses:USB 2.0 signaalide kiireks ühendamiseks testimisalustel, laborites, kasutuselevõtul või tõrkeotsingul – ilma jootmiseta.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V alalisvoolu juures ja nimivool 0,7 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pideva koormuse all ja tööstuskeskkonnas.

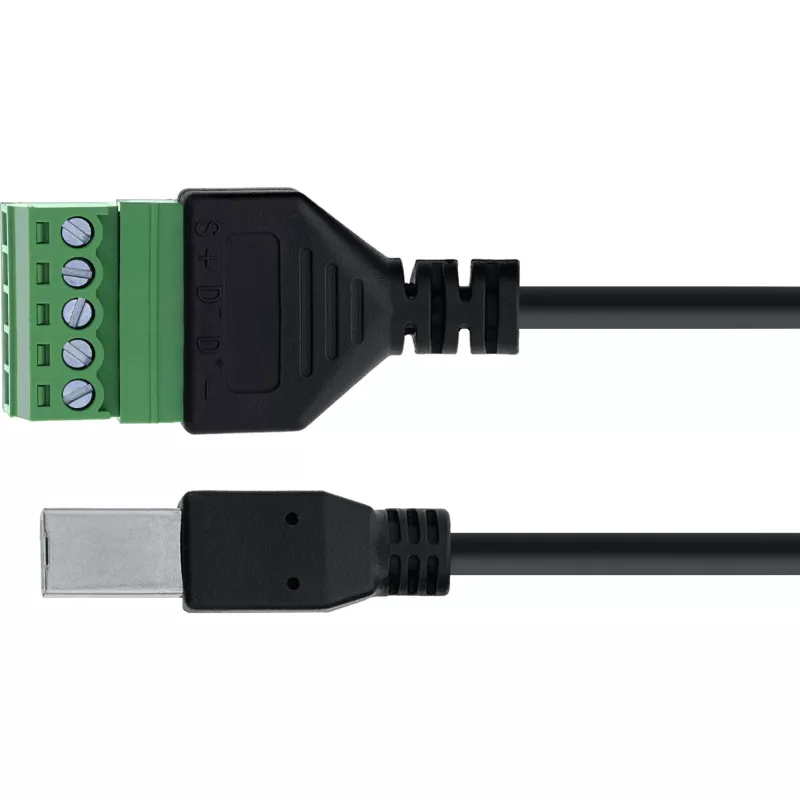

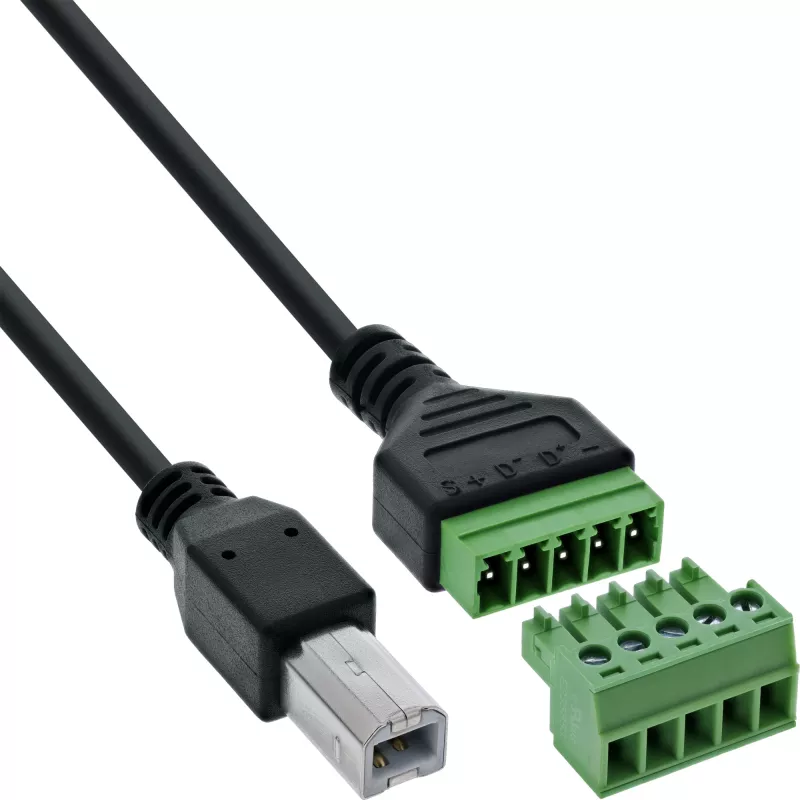

InLine® USB‑B 2.0 klemmiploki adapter pistiku ja püsivalt integreeritud ühenduskaabliga ühendab stabiilse USB-ühenduse avatud signaalijuhtmestiku paindlikkusega. USB‑B pistik on otse ühendatud 5‑kontaktilise kruviklemmiplokiga – ideaalne testimispinkidele, diagnostikaseadmetele või tööstussüsteemidele.
Kruviklemmid on selgelt märgistatud (1: maandus, 2: D+, 3: D–, 4: pinge, 5: varje) ja toetavad juhtmeid vahemikus 16–26 AWG. Tööriistaga abistatav juhtmestamine teostatakse lamepeaga kruvikeerajaga ≤ 2,5 mm.
Ligikaudu 1 m pikkune USB-kaabel säästab juhtmestamise aega ja võimaldab kohest kasutamist – nt mobiilsetes testimisjaamades või arenduslaborites. EVA isolatsioonikiht alumisel küljel pakub täiendavat kaitset paigaldamisel juhtivatele pindadele.

USB-liides:USB‑B 2.0, pistik
Kaabli pikkus:umbes 1 m (PVC, püsivalt integreeritud)
Kontaktide arv / määramine:5 klemmi / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Ühendustehnoloogia:Kruviklemm surveplaadiga, 5,0 mm samm
Ühendusvahemik:16–26 AWG
Käitamine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool:0,7 A kontakti kohta
USB tööpinge (VBUS):5 V alalisvool
Testpinge (isolatsioonitakistus):300 V vahelduvvool / 1 minut
Isolatsioonitakistus:≥ 10 MΩ @ 300 V alalisvool
Töötemperatuur:–20 °C kuni +105 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Mõõtmed:Klemmiplokk umbes 50 × 21,2 × 18,4 mm (P × L × K)

InLine 92504I. Pistik(ud): USB-B / Klemmiplokk, 5-kontaktiline, Toote värv: Must, Roheline, Pistiku sugu: Isane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 20 x 1000 x 11 mm, Kaal: 34 g, Kaabli pikkus: 1 m. Kogus pakendis: 1 tk, Pakendi laius: 100 mm, Pakendi sügavus: 165 mm. Päritolumaa: Taiwan

Kasutusjuhend

Ühendage USB‑B pistik host- või seadme USB‑B porti. Valmistage ette juhtmed vahemikus 16–26 AWG, sisestage iga juht vastavasse märgistatud klemmi (1: maandus, 2: D+, 3: D–, 4: VBUS, 5: varje) ja pingutage kruvi lamepeaga kruvikeerajaga (≤ 2,5 mm), kuni see on kindlalt kinnitatud. Enne pinge rakendamist veenduge andme- ja toiteliinide õiges polaarsuses. Metall- või juhtivatele pindadele paigaldamisel asetage EVA-isoleeritud pool allapoole, et vähendada lühiseohtu.

Soovitused

Stabiilsete pikaajaliste paigalduste jaoks kaaluge fikseeritud USB-pistikute või professionaalselt termineeritud kaablite kasutamist; kasutage seda InLine adapterit peamiselt testimiseks, diagnostikaks, prototüüpimiseks ja ajutisteks ühendusteks, kus on vaja kiiret jootevaba juurdepääsu USB-signaalidele.
