InLine 92504G juhtmeühendus USB-A / klemmiplokk, 5-kontaktiline Must, Roheline

Ajasääst paigaldamisel: Kiire juhtmestus kruviklemmidega 16–26 AWG – tööriista abil lamepeakruvikeerajaga ≤ 2,5 mm.
Integreeritud USB-kaabel paindlikeks rakendusteks: 1-meetrine ühenduskaabel ühendab süsteemid kohe – ilma lisatarvikute või jootmiseta.
Selge klemmide määramine ja kindel kontakt: 5-kontaktilised klemmid surveplaadiga, selgelt märgistatud 1: –, 2: D+, 3: D–, 4: +, 5: S (varje) – ideaalne hoolduseks, testimiseks ja prototüüpimiseks.
Mitmekülgne kasutus tööstuses:USB 2.0 signaalide kiireks ühendamiseks testseadmetes, laborites, kasutuselevõtul või tõrkeotsingul – ilma jootmiseta.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V DC juures ja nimivool 0,7 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pideva koormuse korral ja tööstuskeskkondades.

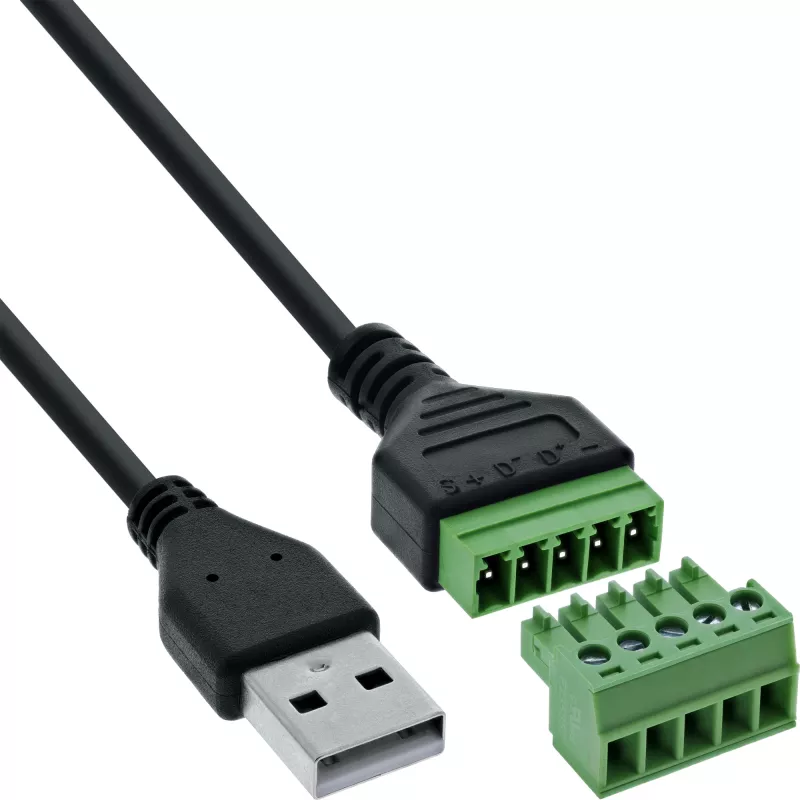

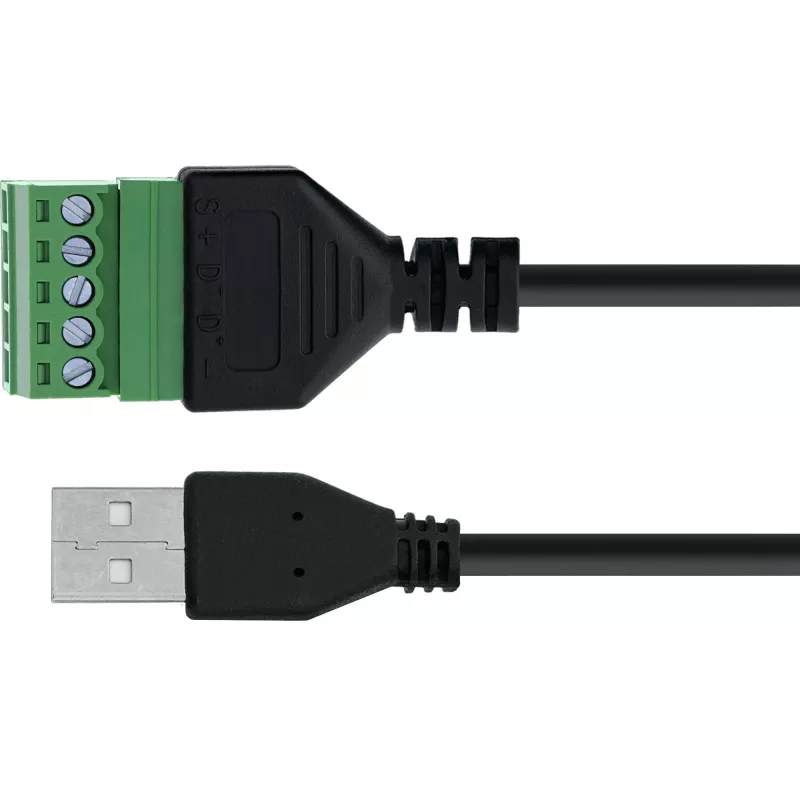

InLine® USB‑A 2.0 klemmiploki adapter püsivalt integreeritud ühenduskaabliga ühendab pistikühenduse USB-ühenduvuse avatud signaalijuhtmestiku paindlikkusega. USB‑A pistik on otse ühendatud 5‑kontaktilise kruviklemmiplokiga – ideaalne testjaamade, diagnostikaseadmete, manussüsteemide või laborirakenduste jaoks.
Klemmid on selgelt märgistatud (1: maandus, 2: D+, 3: D–, 4: pinge, 5: varje) ja võimaldavad lihtsat ja usaldusväärset signaalide määramist. Klemmid 5,0 mm sammuga toetavad juhtmeid vahemikus 16–26 AWG. Juhtmestus toimub tööriista abil lamepeakruvikeerajaga ≤ 2,5 mm.
Ligikaudu 1 m pikkune USB-kaabel säästab täiendavat juhtmestamisaega ja võimaldab kohest kasutamist ilma adapterite või jootmiseta. EVA isolatsioonikiht kaitseb paigaldamisel juhtivatele pindadele.

USB-liides:USB‑A 2.0, pistik
Kaabli pikkus:ligikaudu 1 m (PVC, püsivalt integreeritud)
Kontaktide arv / määramine:5 klemmi / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Ühendustehnoloogia:Kruviklemm surveplaadiga, 5,0 mm samm
Ühendusvahemik:16–26 AWG
Käitamine:Lamepeakruvikeerajaga ≤ 2,5 mm
Nimivool: 0,7 A kontakti kohta
USB tööpinge (VBUS):5 V DC
Testpinge (isolatsioonitakistus):300 V AC / 1 minut
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Töötemperatuur:–20 °C kuni +105 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Mõõtmed:Klemmiplokk ligikaudu 50 × 21,2 × 18,4 mm (P × L × K)

InLine 92504G. Pistik(ud): USB-A / klemmiplokk, 5-kontaktiline, Toote värv: Must, Roheline, Pistikupool: Isane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 20 x 1000 x 14 mm, Kaal: 34 g, Kaabli pikkus: 1 m. Kogus pakendis: 1 tk, Pakendi laius: 100 mm, Pakendi sügavus: 165 mm. Päritoluriik: Taiwan

Kuidas kasutada

Eemaldage USB-signaalijuhtmetelt isolatsioon soovitatud pikkuseni, sisestage juhtmed vastavatesse märgistatud klemmidesse (1–5) ja pingutage surveplaadi kruvid lamepeakruvikeerajaga ≤ 2,5 mm. Ühendage USB‑A pistik hosti või seadmega. Püsivalt integreeritud kaabel välistab vajaduse täiendavate adapterite või jootmise järele. Veenduge, et EVA isolatsioonikiht puutub kokku juhtiva pinnaga, et vähendada lühiseohtu paigutamise ajal.

Soovitused

Kasutage adapterit ajutisteks või testühendusteks; püsipaigaldiste korral järgige seadme tootja juhiseid. Ärge ületage nimivoolu 0,7 A kontakti kohta ja hoidke töötemperatuuri vahemikus –20 °C kuni +105 °C. Kontrollige klemmide õiget määramist enne USB VBUS (5 V DC) toite sisselülitamist.
