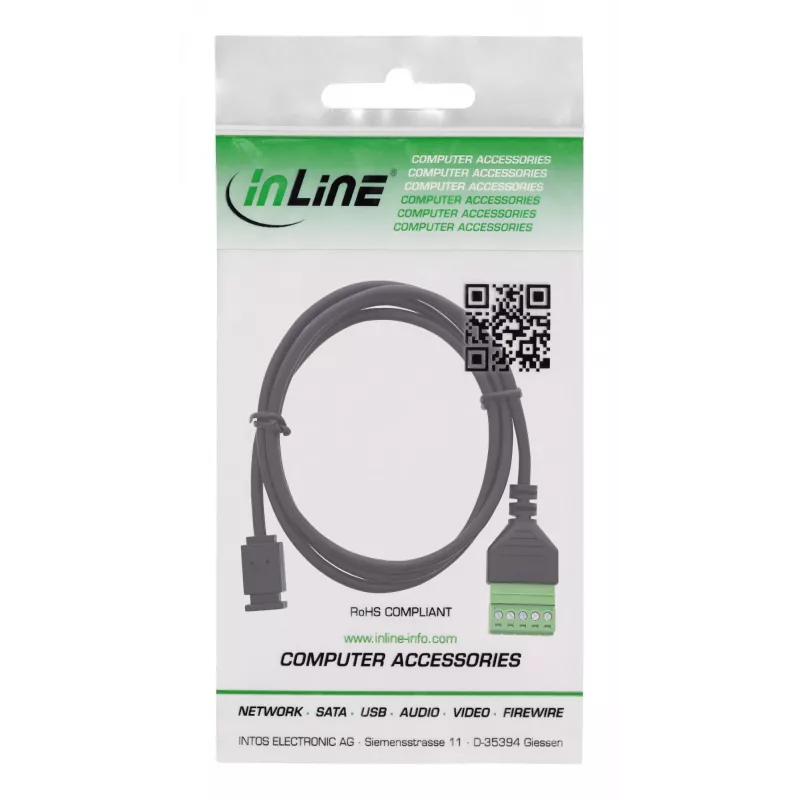

InLine 92504D juhtmeühendus Micro USB / klemmiplokk, 5 kontaktiga Must, Roheline

Aja kokkuhoid paigaldamisel: Kiire juhtmestik kruviklemmidega 16–26 AWG – tööriista abil lamepeaga kruvikeerajaga ≤ 2,5 mm.
Integreeritud USB-kaabel paindlikuks kasutamiseks: 1-meetrine ühenduskaabel ühendab süsteemid kohe – ilma lisaseadmete või jootmiseta.
Selge klemmide määramine ja kindel kontakt: 5 kontaktiga klemmid surveliistuga, selgelt märgistatud 1: –, 2: D+, 3: D–, 4: +, 5: S (kilp) – ideaalne hoolduseks, testimiseks ja prototüüpimiseks.
Mitmekülgne kasutus tööstuses:USB 2.0 signaalide kiireks ühendamiseks testseadmetes, laborites, kasutuselevõtul või veaotsingul – ilma jootmiseta.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V alalispingel ja nimivool 0,7 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pideva koormuse korral tööstuslikes keskkondades.

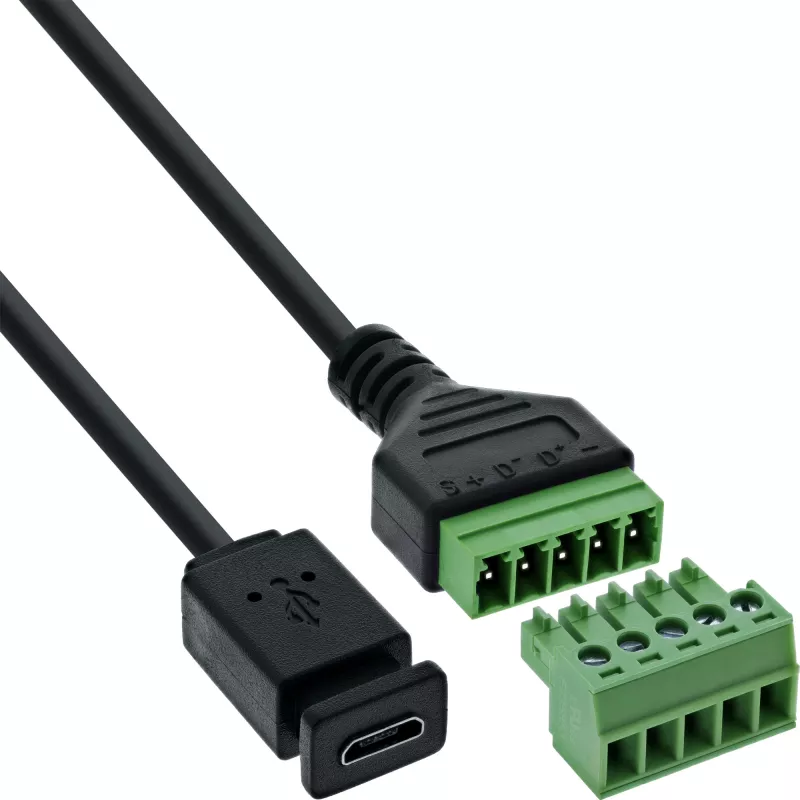

InLine® Micro USB 2.0 klemmiploki adapter 5 juhtmega ühenduskaabliga ühendab stabiilse USB-ühenduse eelised avatud signaalijuhtmestiku paindlikkusega. Mini USB-pistikupesa on püsivalt ühendatud 5 kontaktiga kruviklemmiplokiga – ideaalne katsestendidele, diagnostikaseadmetele või manussüsteemidele.
Kruviklemmid on selgelt märgistatud (1: maandus, 2: D+, 3: D–, 4: pinge, 5: kilp) ja võimaldavad turvalist ning ühemõttelist signaali määramist. Klemmiühendused 5,0 mm sammuga toetavad juhtmeid vahemikus 16–26 AWG. Juhtmestamine toimub tööriista abil lamepeaga kruvikeerajaga ≤ 2,5 mm.
Integreeritud 1-meetrine ühenduskaabel vähendab juhtmestamise vaeva ja võimaldab kohest kasutamist – näiteks juhtimissüsteemidel, testseadmetel või mobiilsetel testimisjaamadel. EVA isolatsioonikiht alapinnal pakub täiendavat kaitset paigaldamisel juhtivatele pindadele.

USB-liides:Micro USB 2.0, emane pistik
Kaabli pikkus:umbes 1 m (PVC, püsivalt integreeritud)
Kontaktide arv / määramine:5 klemmi / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Ühendamise tehnika:Kruviklemm surveliistuga, 5,0 mm samm
Ühendusvahemik:16–26 AWG
Käivitamine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool: 0,7 A kontakti kohta
USB tööpinge (VBUS):5 V alalisvool
Katsetatav pinge (isolatsioonitakistus):300 V vahelduvvool / 1 minut
Isolatsioonitakistus:≥ 10 MΩ @ 300 V alalisvool
Töötemperatuur:–20 °C kuni +105 °C
Isolatsioonikiht:EVA isolatsioon alapinnal
Mõõtmed:Klemmiplokk umbes 50 × 21,2 × 18,4 mm (P × L × K)

InLine 92504D. Pistik(ud): Micro USB / klemmiplokk, 5 kontaktiga, Toote värv: Must, Roheline, Pistiku sugu: Emane/Emane. Vastavussertifikaadid: RoHS, TÜV märk. Mõõtmed (LxSxK): 20 x 1000 x 11 mm, Kaal: 33 g, Kaabli pikkus: 1 m. Kogus pakendis: 1 tk, Pakendi laius: 100 mm, Pakendi sügavus: 165 mm. Päritoluriik: Taiwan

Kasutusjuhend

Ühendage adapteri mini USB 2.0 emane pistik vastava isase kaabli või seadmega. Eemaldage juhtmetelt isolatsioon sobiva pikkuseni ja sisestage need vastavatesse märgistatud kruviklemmidesse (1: maandus, 2: D+, 3: D–, 4: VBUS, 5: kilp). Kinnitage iga juhe surveliistuga, kasutades lamepeaga kruvikeerajat tera laiusega ≤ 2,5 mm. Paigaldage adapter mittejuhtivale pinnale või kasutage EVA isolatsioonikihti alapinnal, kui asetate selle juhtivatele pindadele. Püsivalt integreeritud 1 m kaabel võimaldab kohest ühendamist süsteemidega ilma täiendava jootmise või lisakaabliteta.

Soovitused

Kasutage juhtmeid, mis jäävad määratud vahemikku 16–26 AWG, ja järgige nimivoolu 0,7 A kontakti kohta. Usaldusväärse signaali terviklikkuse tagamiseks hoidke D+ ja D– andmeliine keerdpaaridena ja vältige toite- ja andmeliinide lähestikust paigutamist kõrge häiretasemega keskkondades. Ärge ületage USB tööpinget 5 V alalisvool ning vältige kokkupuudet väljaspool määratud töötemperatuuri vahemikku.
