InLine 92504A juhtmeühendaja USB-A / klemmiplokk, 5-kontaktiline Must, Roheline

Ajasääst paigaldamisel: Kiire juhtmestus kruviklemmidega 16–26 AWG jaoks – tööriistaga lamepeaga kruvikeeraja abil ≤ 2,5 mm.

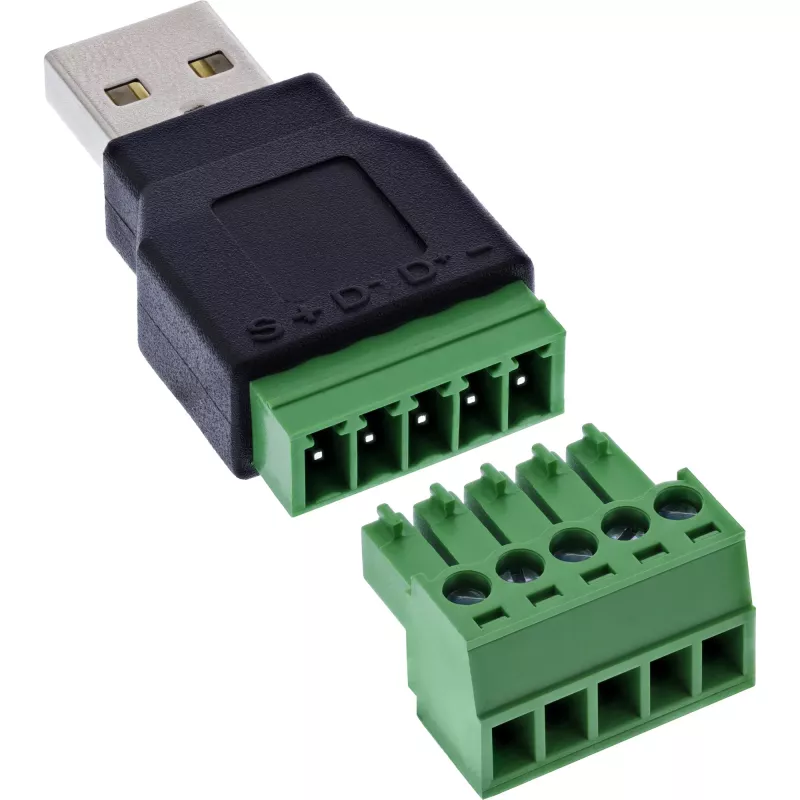

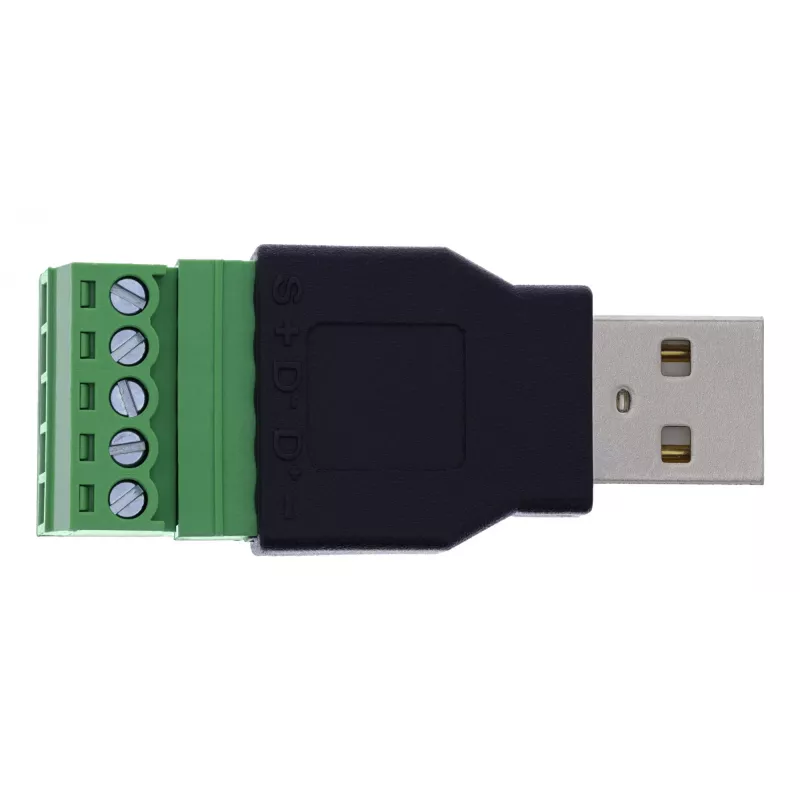

Selge klemmijaotus ja kindel kontakt: 5-kontaktilised klemmid surveplaadiga, selgelt märgistatud 1: –, 2: D+, 3: D–, 4: +, 5: S (varjestus) – ideaalne hoolduseks, testimiseks ja prototüüpimiseks.
Mitmekülgne tööstuslik kasutus: USB 2.0 signaalide kiireks ühendamiseks testseadmetes, laborites, kasutuselevõtul või tõrkeotsingul – jootmist pole vaja.
Kompaktne disain: Vaid u 50 mm üldpikkus; mahub ka kitsastesse seadistustesse või adapteriplaatidele, säästes ruumi.
Kõrge signaalikvaliteet:Isolatsioonitakistus ≥ 10 MΩ 300 V DC juures ja nimivool 0,7 A kontakti kohta tagavad usaldusväärse signaaliedastuse – isegi pideva koormuse korral ja tööstuskeskkondades.

InLine® USB-A klemmiploki adapter pakub praktilist lahendust USB 2.0 signaalide ülekandmiseks 5-kontaktilisele klemmiplokile ilma jootmise või kaabliühenduseta. Tüüpilised rakendused on hoolduse, testseadistuste, arenduse või prototüüpimise valdkonnas.

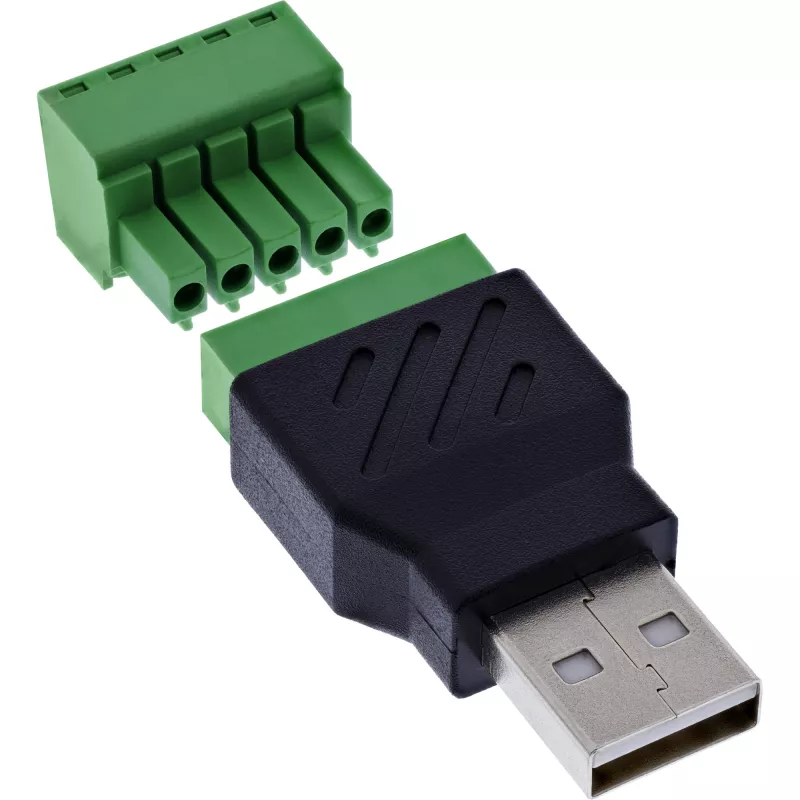

Standardmõõdus USB-A pistik on otse ühendatud 5-kontaktilise kruviklemmiplokiga. Klemmide selge märgistus – 1: Maandus (–), 2: D+, 3: D–, 4: Pinge (+), 5: Varjestus (S) – võimaldab lihtsat ja usaldusväärset signaalide määramist. Klemmiühendused 5,0 mm sammuga toetavad üksikjuhtmeid vahemikus 16–26 AWG.
Juhtmestamine toimub lamepeaga kruvikeeraja abil. Tänu kompaktsele korpusele on adapter eriti ruumisäästlik – nt testseadmetes, mobiilsetes mõõtejaamades või laborites.

USB-liides:USB-A 2.0, pistik
Kontaktide arv / jaotus:5 klemmi / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Ühendustehnoloogia:Kruviklemm surveplaadiga, 5,0 mm samm
Ühendusvahemik:16–26 AWG
Käitamine:Lamepeaga kruvikeerajaga ≤ 2,5 mm
Nimivool:0,7 A kontakti kohta
USB tööpinge (VBUS):5 V DC
Katsetatav pinge (isolatsioonitakistus):300 V AC / 1 minut
Isolatsioonitakistus:≥ 10 MΩ @ 300 V DC
Töötemperatuur:–20 °C kuni +105 °C
Isolatsioonikiht:EVA isolatsioon alumisel küljel
Mõõtmed:u 50 × 21 × 14 mm (P × L × K)

InLine 92504A. Pistik(ud): USB-A / klemmiplokk, 5-kontaktiline, Toote värv: Must, Roheline, Pistiku sugu: Isane/Emane. Vastavussertifikaadid: RoHS, TÜV-märgis. Mõõtmed (LxSxK): 21 x 50 x 14 mm, Kaal: 11 g, Laius: 21 mm. Kogus pakendis: 1 tk, Pakendi laius: 70 mm, Pakendi sügavus: 135 mm. Päritolumaa: Taiwan

Kasutusjuhend

Sisestage USB‑A pistik hosti või seadme USB‑A pessa. Eemaldage isolatsioon ja valmistage ette üksikjuhtmed (16–26 AWG), sisestage iga juht sobivasse nummerdatud klemmi (1 kuni 5) ja pingutage kruvi lamepeaga kruvikeerajaga (≤ 2,5 mm), kuni see on kindlalt kinni. Kasutage selget klemmimärgistust, et määrata õigesti maandus, D+, D–, VBUS ja varjestus. Adapter võimaldab kiiret ühendamist ja lahtiühendamist testimiseks või ajutisteks seadistusteks ilma jootmiseta.

Soovitused

Usaldusväärseks pikaajaliseks tööks veenduge, et juhtme ristlõige jääb määratud vahemikku 16–26 AWG, pingutage kruvisid kindla kontakti saavutamiseks, vältige adapteri kokkupuudet temperatuuridega väljaspool vahemikku –20 °C kuni +105 °C ning piirake voolu kontaktile 0,7 A-ga. Kasutage adapterit peamiselt USB‑2.0 signaaliedastuseks ja ajutisteks või testrakendusteks, mitte püsivaks suure voolu toiteks.
