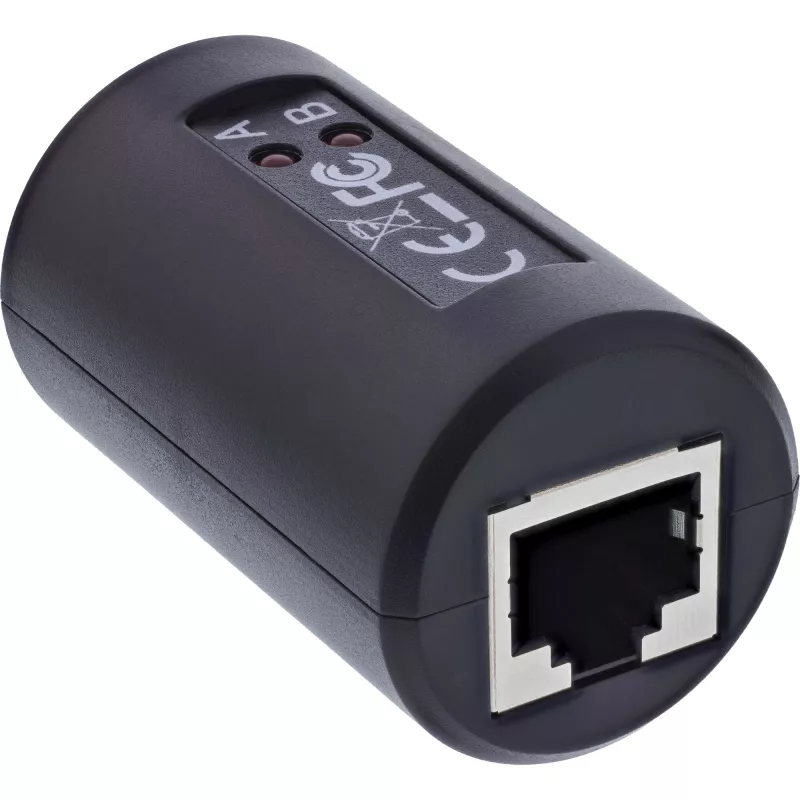

InLine 79999P PoE ja PoE+ võrgutestija

InLine 79999P PoE testija kontrollib Power over Ethernet (PoE/PoE+) pinget RJ45 võrguportidel, mis vastavad IEEE 802.3af ja IEEE 802.3at standarditele. See tuvastab toitepinget vahemikus 37–57 V ja näitab, kas pinge on Endspan või Midspan kontaktpaaridel. Telefoni- või ISDN-pingeid ja muid mitte-PoE standardeid ei toetata.

Eelised

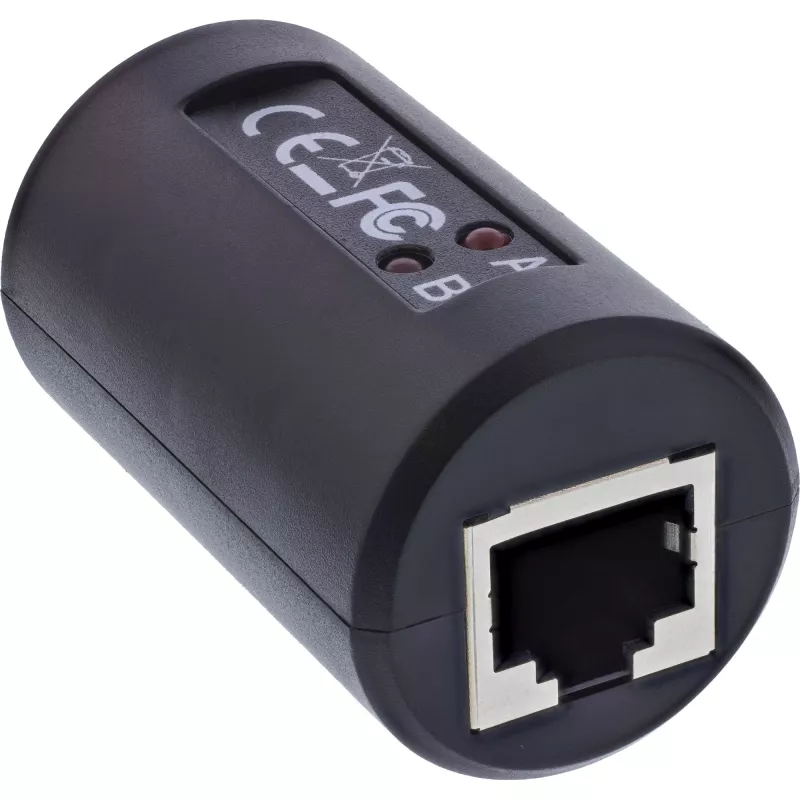

PoE testija pakub lihtsat visuaalset indikatsiooni PoE olemasolust, kasutades LED-e Endspan ja Midspan tuvastamiseks. Ühendamiseks on vaja ainult kaasasolevat lühikest RJ45 kaablit ning seade on kompaktne ja kaasaskantav kiireteks kohapealseteks kontrollideks. Seade aitab kontrollida, kas võrguport väljastab PoE-d, ilma et oleks vaja lisaseadmeid.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Ühendage testija RJ45 pistik kaasasoleva lühikese kaabliga, seejärel ühendage kaabli teine ots testitava RJ45 porti. Jälgige LED-e: kui Endspan LED süttib, on PoE kontaktidel 1,2,3,6; kui Midspan LED süttib, on PoE kontaktidel 4,5,7,8. Kui ükski LED ei sütti, ei väljasta testitav port PoE-d.

Soovitused

Kasutage PoE testijat ainult Ethernet-portidel, mis eeldatavasti vastavad IEEE 802.3af/at standardile ja on määratud 37–57 V vahemikus. Ärge kasutage testijat telefoni- või ISDN-liinide ega muude pingete mõõtmiseks, mis jäävad väljapoole nimetatud standardeid.
