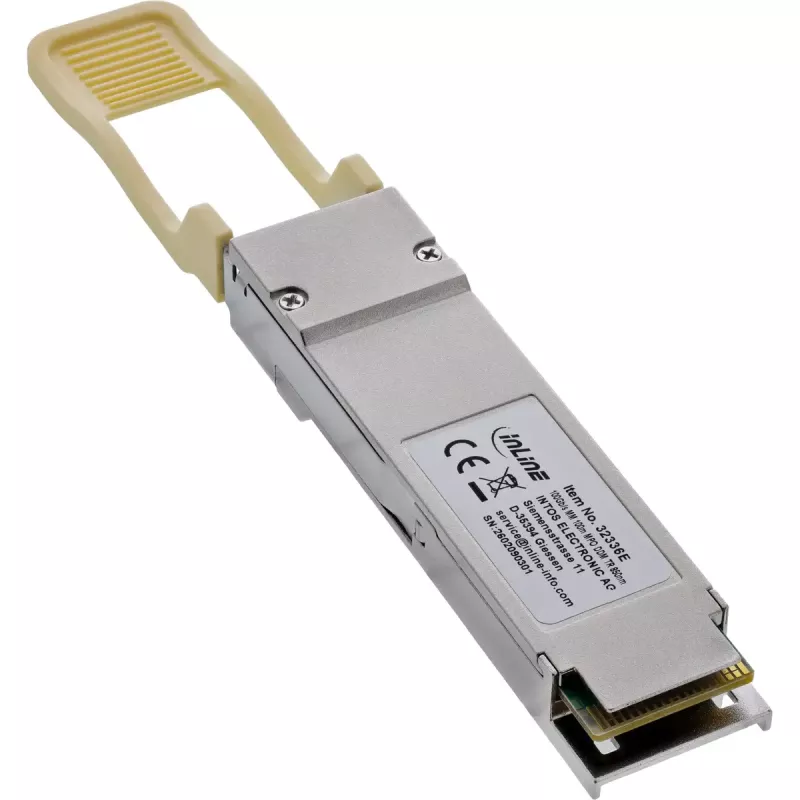

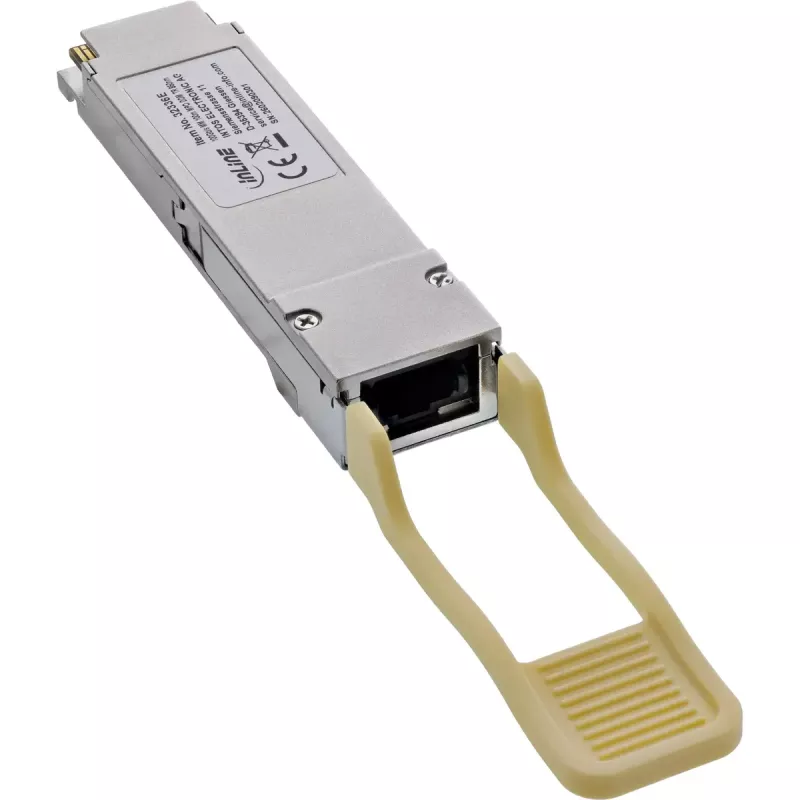

InLine 32336E võrgusaatja-moodul Fiiberoptiline 100000 Mbit/s QSFP28 850 nm

100 Gigabit jõudlus 100GBASE-SR4-ga: Ideaalne kaasaegsetele andmekeskustele, spine-leaf arhitektuuridele ja suure andmeläbilaskevõimega jõudlustuum-võrkudele.
Kuni 100 m ulatus: Optimeeritud mitmemoodikiududele (OM4 kuni 100 m, OM3 kuni 70 m) – suurepärane struktureeritud kiireks kaabelduseks riiulite või andmekeskuste sees.
4x25Gb/s 850 nm juures (VCSEL-massiiv):Neli paralleelset kanalit, igaüks 25,78 Gb/s, tagavad stabiilse ja tõhusa 100G edastuse MPO-12 liidese kaudu.
Digitaalne diagnostiline monitooring (DDM): Täpne reaalajas monitooring temperatuurile, pingele, TX/RX võimsusele ja eelpingevoolule I²C liidese kaudu – maksimaalseks läbipaistvuseks töö ajal.
MSA ja IEEE nõuetele vastav: Ühildub QSFP28 MSA, IEEE 802.3bm ja SFF-8636-ga – muutes selle laialdaselt kasutatavaks kaubanduslike 100G kommutaatorite ja ruuteritega.

InLine® QSFP28-100G-SR4 moodul pakub usaldusväärseid 100 Gigabit Ethernet ühendusi mitmemoodikiu kaudu. Summaarse andmeedastuskiirusega 100 Gb/s (4x25,78 Gb/s) on see ideaalne jõudlusrakendustele andmekeskustes, ettevõtte tuumvõrkudes ja jõudlusserverikeskkondades.
Edastus toimub 850 nm VCSEL-massiivi kaudu, millel on PIN-vastuvõtja struktuur. Tänu paralleelsele 4-kanali tehnoloogiale saavutatakse ulatus kuni 100 meetrini OM4 ja 70 meetrini OM3 kiududel. Ühendus toimub MPO-12 liidese kaudu.
Alla 2,5 W voolutarbega püsib moodul energiasäästlik hoolimata suurest ribalaiusest. Toide antakse 3,3 V kaudu. Töötemperatuuri vahemik 0 °C kuni +70 °C muudab mooduli sobilikuks tüüpilistesse andmekeskuse keskkondadesse.
Digitaalne diagnostiline monitooring (DDM) võimaldab pidevat oluliste tööparameetrite, nagu temperatuur (±3 °C), toitepinge (±3 %) ning TX ja RX võimsus, jälgimist. See võimaldab varakult tuvastada võrgutingimusi ja sihipäraselt planeerida hooldust.
Moodul on kuumalt ühendatav ja seda saab paigaldada või vahetada töötamise ajal – selge eelis kõrge käideldavusega IT-infrastruktuuride jaoks.
Tehnilised andmed

Vormitegur: QSFP28
Standard: 100GBASE-SR4
Edastuskiirus: 4 x 25,78 Gb/s (100 Gb/s summaarne)
Kiu tüüp: Mitmemood (OM3 / OM4)
Ulatus: kuni 70 m (OM3), kuni 100 m (OM4)
Saatja: 4x 850 nm VCSEL
Vastuvõtja: PIN-massiiv
Ühendus: MPO-12
Elektriühendus: CAUI-4
Kuumalt ühendatav: Jah
DDM (digitaalne diagnostika): Jah
Toitepinge: 3,3 V
Voolutarve: < 2,5 W
Töötemperatuur: 0 °C kuni +70 °C
Ühilduvus: QSFP28 MSA, IEEE 802.3bm, SFF-8636
Laserklass: Class 1

Märkus kodeerimise kohta:
Meie SFP-moodulid on tehases kodeeritud – olgu siis Cisco, Intel või muude süsteemide jaoks, mis võib valikut piirata.Maksimaalse ühilduvuse tagamiseks programmeerime nüüd individuaalselt vastavalt kliendi nõuetele. Palun võtke ühendust oma müügiesindajaga.

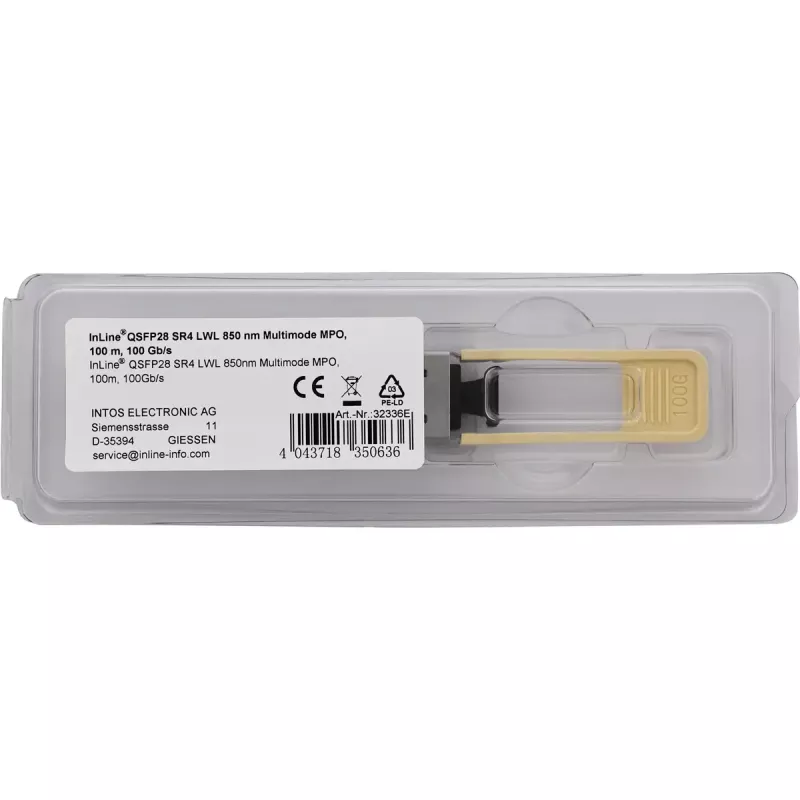

InLine 32336E. SFP-saatja tüüp: Fiiberoptiline, Maksimaalne andmeedastuskiirus: 100000 Mbit/s, Liidese tüüp: QSFP28. Sisendpinge: 3,3 V, Voolutarve (tüüpiline): 2,5 W. Vastavussertifikaadid: TÜV-märgis, CE. Laius: 124 mm, Sügavus: 0,49 mm, Kõrgus: 19 mm. Pakendi laius: 53 mm, Pakendi sügavus: 160 mm, Pakendi kõrgus: 20 mm

Kuidas kasutada

Hoidke QSFP28 saatjat selle servadest ja vältige kokkupuudet optiliste liidestega. Sisestage moodul ühilduvasse QSFP28 pessa hostseadmel, kuni see klõpsatab paika; moodul toetab kuumalt ühendamist, nii et seda saab paigaldada või eemaldada süsteemi voolu all olles. Ühendage MPO-12 mitmemoodkiust kaabel, mis vastab OM3 või OM4 spetsifikatsioonidele, ja kontrollige linki olekut hostseadme kaudu. Kasutage host- või haldustarkvara, et lugeda DDM väärtusi I²C kaudu reaalajas diagnostilise teabe saamiseks ja õige töö kinnitamiseks.

Soovitused

Optimaalse jõudluse saavutamiseks kasutage kvaliteetset OM4 mitmemoodkiudu kuni 100 m vahemaa korral ning veenduge, et kaablid ja MPO-pistikud oleksid puhtad ja õigesti ühendatud. Jälgige DDM parameetreid, et varakult avastada ebanormaalset temperatuuri või võimsustaset. Kui koostalitlusprobleemid tulenevad müüja kodeeringust, küsige tarnijalt kliendipõhist programmeerimist, et vastata hosti nõuetele.
