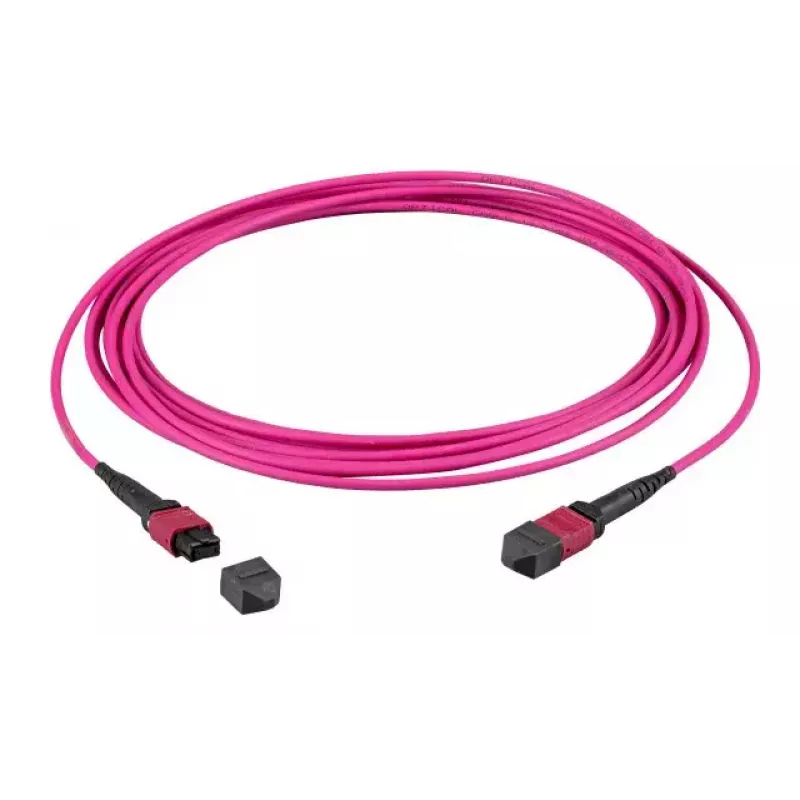

InfiniBand/kiudoptiline kaabel EFB Elektronik MTPF12MTPFOM4-3-A — 3 m, OM4, MTP–MTP, 50 µm

InfiniBand/kiudoptiline kaabel EFB Elektronik MTPF12MTPFOM4-3-A on 3 m mitmemoodiline magistraalkaabel, mille mõlemas otsas on MTP-pistikud ja OM4-kiud (50 µm südamik). See on mõeldud suure tihedusega keskkondadesse, nagu andmekeskused ja suure jõudlusega andmetöötlusrestid, kus on vaja paralleeloptikat ja koondatud linke. Kaabel toetab lühi- kuni keskmise ulatusega mitmemoodilisi ühendusi ja võimaldab mitme kiu kompaktset magistraallühendamist ühes MTP-liideses.

Eelised

See kaabel ühendab OM4 mitmemoodilise kiu MTP–MTP ühenduvusega, pakkudes suuremat ribalaiuse potentsiaali ja ühtlast signaali jõudlust tüüpilise andmekeskuse vahemaade ulatuses. 50 µm südamiku läbimõõt ja OM4 spetsifikatsioon tagavad väiksema sisestuskadu ja suurema modaalse ribalaiuse võrreldes varasemate mitmemoodiliste klassidega, hõlbustades 40G/100G paralleeloptika ja InfiniBand linkide juurutamist. Tehases otsastatud MTP-pistikud tagavad ühtlase polaarsuse ja usaldusväärse mehaanilise ühenduse suure tihedusega ühenduspaneelidele.

Sobib

• Suure tihedusega andmekeskuse magistraallühendusteks ja selgrooühendusteks
• InfiniBand ja paralleeloptika ühendused HPC-klastrites
• 40G/100G mitmemoodiliste transiiverite koondamine
• Ristühendused MPO/MTP ühenduspaneelide ja lülitimaatriksite vahel

Peamised tehnilised andmed

• Kiu tüüp: OM4 mitmemoodiline
• Südamiku läbimõõt: 50 µm
• Pistiku tüüp: MTP-MTP (multifiber MPO stiilis)
• Pikkus: 3 m
• Kasutus: lühi- kuni keskmise ulatusega mitmemoodilised lingid, paralleeloptika
• Kaabli disain: magistraalkaabel/mitmekiuline koost suure tihedusega paigaldistele

Kasutamine

Suunake kaabel läbi kaablirennide või kaablihalduskanalite, et minimeerida painutamist ja vältida kitsaid raadiusi; järgige tootja minimaalset painderaadiust OM4 mitmemoodilise kiu jaoks. Joondage ja sisestage MTP-pistikud vastavatesse MTP-pesadesse ühenduspaneelidel või transiiverimoodulitel, tagades õige polaarsuse ja turvalise riivi haardumise. Pärast paigaldamist kontrollige otsast lõpuni ühenduvust ja optilist kadu sobiva testimisseadmega. Vältige kiudkoostu liigset tõmbamist ja kaitske pistiku otsapindu tolmu eest, kasutades kaitsekorke kuni lõpliku ühendamiseni.

Soovitused

Usaldusväärse jõudluse tagamiseks hoidke pistiku otsapinnad puhtad ja järgige standardseid mitmemoodilise kiu käitlemisprotseduure. Kasutage seda OM4 MTP–MTP magistraalkaablit koondatud lühikese ulatusega ühenduste ja paralleeloptika juurutuste jaoks, kus on vaja suure tihedusega kaabeldust ja ühtlast kanali jõudlust.
