HDMI signaali analüsaator ja generaator Lindy HDMI 2.0 18G

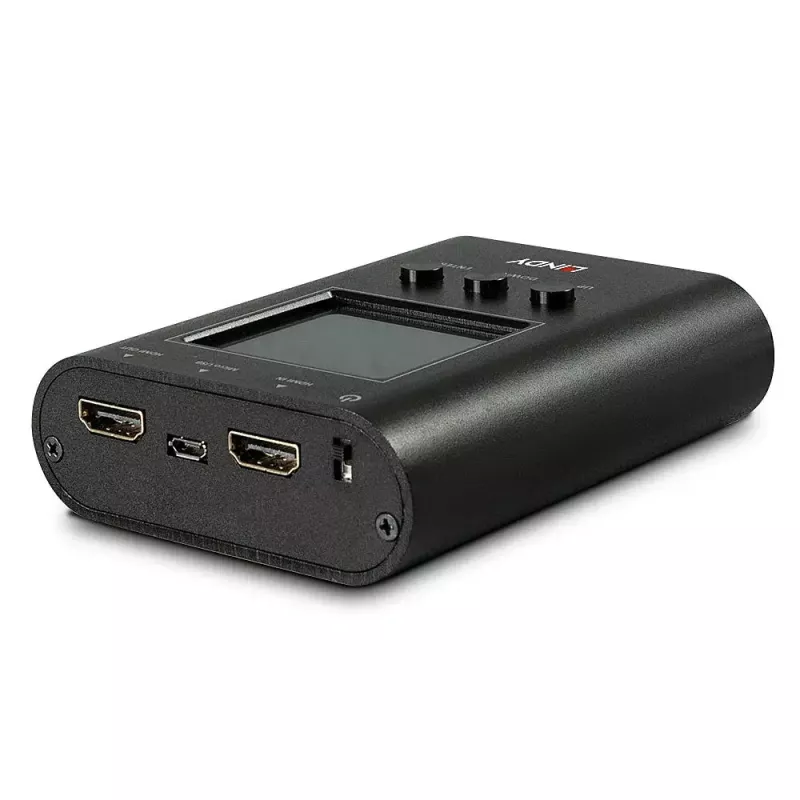

Lindy HDMI 2.0 18G signaali analüsaator ja generaator on kompaktne pihuseade HDMI 2.0 signaalide testimiseks ja genereerimiseks. See toetab kuni 4K@60Hz HDR-ga ja 18G ribalaiust, pakub ekraanil LCD-näitu signaali parameetritest ning sobib nii kodu- kui ka äriklassi AV-paigaldistele. Seadme mõõtmed on 130 mm x 89 mm x 14 mm ja see on mõeldud kaasaskantavaks kasutamiseks välitingimustes.

Eelised

See seade ühendab mustrigeneraatori ja signaali analüsaatori ühes kompaktses üksuses, võimaldades paigaldajatel genereerida testmustreid ja lugeda sissetuleva HDMI signaali teavet, nagu eraldusvõimet, kaadrisagedust ja HDCP versiooni. See sisaldab kaabli testimise režiimi, et kontrollida kaabli võimekust kuni HDMI 2.0 18G, ja kuvab tulemusi selgel LCD-l. Selle väike suurus ja kaasaskantavus muudavad selle paigaldaja tööriistakomplektis hõlpsasti kaasaskantavaks ning toode on kaetud 2-aastase garantiiga.

Sobib

• HDMI-allikate ja -kuvarite testimiseks ja tõrkeotsinguks
• HDMI-kaabli jõudluse kontrollimiseks kuni 18G
• Kuvarite ühilduvuse kontrollimiseks 4K@60Hz ja HDR-ga
• AV-süsteemide välipaigaldamiseks ja hoolduseks
• Seadistuste testimiseks HDMI-pikendajate ja maatriksitega

Peamised spetsifikatsioonid

• Mudel: Lindy HDMI 2.0 18G signaali analüsaator ja generaator (MPN 32675, EAN 4002888326759)
• HDMI-versioon: HDMI 2.0
• Maksimaalne ribalaius: 18G
• Maksimaalne väljund: 4K@60Hz HDR-toega
• Funktsioonid: mustrigeneraator, signaali analüsaator (vastuvõtja), kaablitester

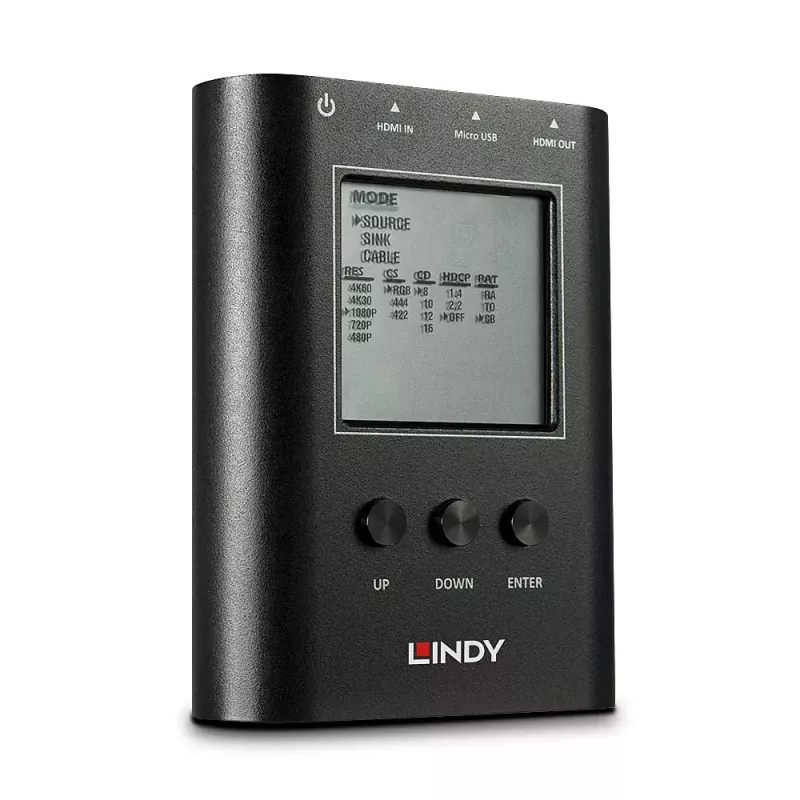

• Ekraan: sisseehitatud LCD, mis näitab eraldusvõimeid, kaadrisagedusi, HDCP versioone ja kaabli olekut
• Mõõtmed: 130 x 89 x 14 mm
• Garantii: 2 aastat

Kasutamine

Ühendage Lindy seade allika ja kuvari vahele või otse allikaga, sõltuvalt testist. Kasutage mustrigeneraatori režiimi testmustrite väljastamiseks ja kuvari maksimaalse eraldusvõime ja värvisügavuse kontrollimiseks. Kasutage vastuvõtja režiimi, et lugeda sissetuleva signaali parameetreid allikaseadmest, tuvastamaks eraldusvõimet, kaadrisagedust ja HDCP teavet. Kasutage kaabli režiimi HDMI-kaablite testimiseks ribalaiuse võimekuse ja seisukorra osas. Lugege tulemusi sisseehitatud LCD-l ja järgige ekraanil kuvatavaid indikaatoreid probleemide isoleerimiseks.

Soovitused

Usaldusväärsete tulemuste saamiseks veenduge, et allika- ja kuvaseadmed on enne testimist seatud soovitud eraldusvõimele ja HDR-seadetele. Kaablite testimisel testige kõrgeimal eeldataval eraldusvõimel ja kaadrisagedusel (nt 4K@60Hz), et kinnitada 18G võimekust. Hoidke seadet transpordi ajal kaitsvas kotis, et vältida kahjustusi.
