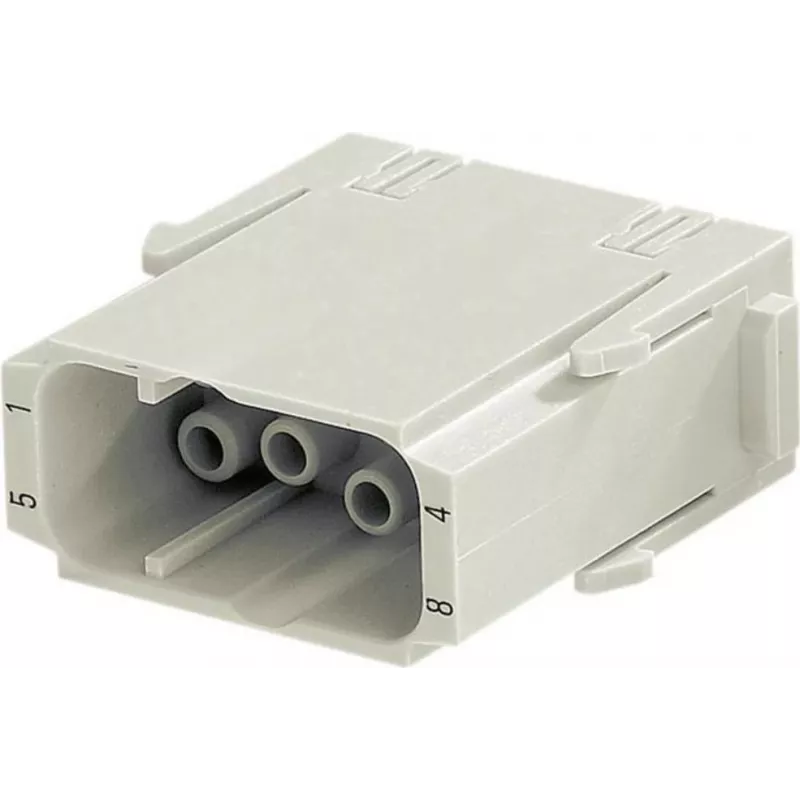

Harting pistik Han C-mooduli kontaktisisend 09 14 008 3001 — 8 signaalikontakti + PE, krimpleeritav

Kontaktisisend on mõeldud Harting Han C-mooduli jaoks, pakkudes kaheksat signaalikontakti ja ühte kaitsemaanduse (PE) kontakti krimpleerimiskinnitusega. See kontaktisisend on ette nähtud paigaldamiseks Harting Han C korpustesse, et luua kompaktne ja hooldatav ühendusmoodul tööstusrakendustele, juhtimiskilpidele ja masinatele. Krimpleeritavad kontaktid võimaldavad usaldusväärset elektrilist ühendust ja hõlpsat vahetamist hoolduse ajal ilma jootmiseta.

Eelised

Sisend ühendab mitu signaalikanalit ja eraldi PE-kontakti ühes kompaktses seadmes, vähendades kaablistuse keerukust ja säästes ruumi korpustes. Krimpleerimiskinnitus tagab ühtlase kontaktikvaliteedi ja mehaanilise tõmbekoormuse leevendamise, kui kasutatakse sobivaid krimphülsse ja tööriistu. Disain ühildub standardsete Han C korpustega, võimaldades kiiret kokkupanekut, moodulitena täiendamist ja lihtsustatud varuosade haldust.

Sobib

• Juhtimiskilpide kaabeldus ja jaotus
• Tööstusmasinate signaaliühendused
• Väljasiini ja anduri/täituri kaabeldus, mis nõuab mitut signaaliliini
• Rakendused, mis nõuavad eraldi kaitsemaandusühendust

Peamised tehnilised andmed

• Signaalikontaktide arv: 8
• Kaitsemaandus: 1 integreeritud PE-kontakt
• Kontakti kinnitusviis: krimpleeritavad kontaktid
• Ette nähtud korpuse tüüp: Han C-mooduliga ühilduv sisend
• Paigaldus: sisend moodulkorpusele

Kasutamine

Termineerige juhtmeotsad õigete krimpleeritavate kontaktide ja soovitatud hülssidega, kasutades ühilduvat krimpleerimistööriista, et tagada usaldusväärne mehaaniline ja elektriline ühendus. Sisestage krimpleeritud kontaktid kontaktisisendisse, kuni need klõpsatavad või lukustuvad vastavalt tootja paigaldusjuhendile. Asetage kokku pandud sisend vastavasse Han C korpusesse ja kinnitage vastavalt korpuse juhistele. Kontrollige järjepidevust ja õiget PE-ühendust enne süsteemi käivitamist.

Soovitused

Kasutage pistikutootja soovitatud krimpleeritavaid kontakte ja tööriistu, valige kontakti nimiväärtusega sobivad juhtme ristlõiked ning järgige kehtivaid kaabeldus- ja maandusstandardeid. Kontrollige kontakte perioodiliselt korrosiooni või mehaanilise kulumise märkide suhtes ning vahetage sisend välja, kui kontaktitakistus suureneb või lukustusomadused on kahjustunud.
