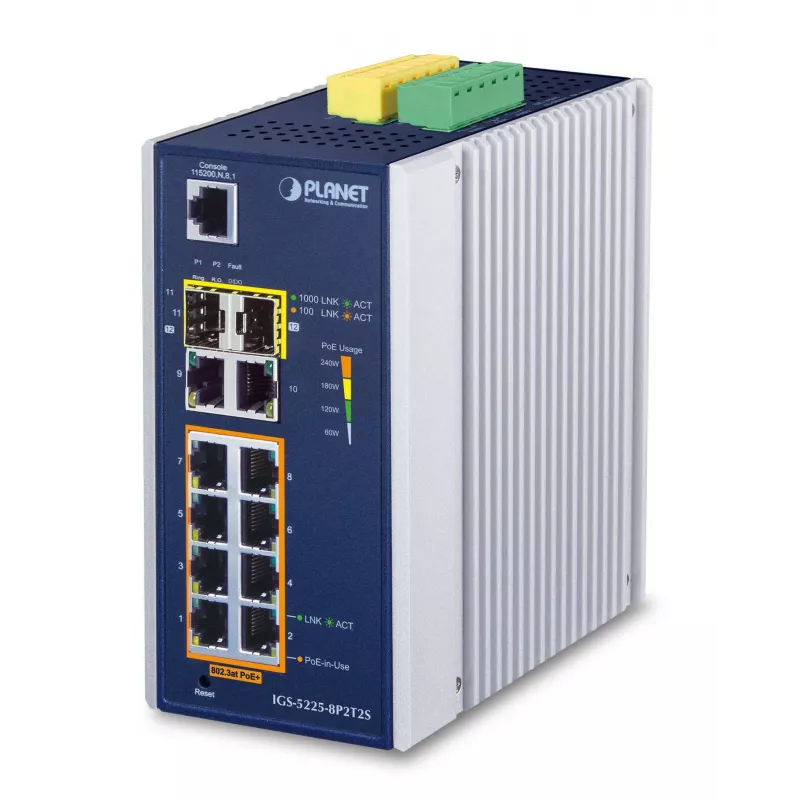

Hallatav L2+ kommutaator PLANET IGS-5225-8P2T2S

PLANET IGS-5225-8P2T2S on hallatav L2+ gigabitine Etherneti kommutaator 10 pordiga ja IEEE 802.3at PoE+ toega. Tööstuskeskkondade jaoks loodud seade on IP30 metallkorpusega, laia töötemperatuurivahemikuga (-40 kuni 75 °C), DIN-liistule või seinale paigaldamise võimalusega ja PoE kogueelarvega 240 W. Kommutaator pakub redundantset toitesisendit, täiustatud ringi taastamist (ITU-T G.8032 ERPS), Layer 2 kommuteerimist IPv4/IPv6 tarkvaralise VLAN-marsruutimisega ja nelja mini-GBIC SFP pesa kiudoptiliseks laienduseks.

Eelised

IGS-5225-8P2T2S ühendab suure võimsusega PoE+ kaheksal gigabitisel RJ-45 pordil (kuni 36 W pordi kohta) tööstusliku klassi kaitsega elektromagnetiliste häirete ja liigpingete vastu. See pakub kiiret ringi taastamist (kuni 20 ms), Modbus TCP-d SCADA integreerimiseks, terviklikke Layer 2–4 turbe- ja QoS-funktsioone, SFP-DDM tuge fiiberoptika diagnostikaks ja mitut haldusliidest, sealhulgas veeb, konsool, Telnet ja SNMPv3.

Sobib

• Tööstusautomaatika võrgud ja tehase põrandad
• IP-videovalve (PoE-kaamerad, ONVIF-i seadme tuvastamine)
• Liikluskorralduse kapid ja teeäärsed paigaldised
• Ettevõtte serva- ja VKE-võrgud, mis vajavad PoE-d ja fiiberoptilisi üleslinke
• SCADA/HMI integreerimine Modbus TCP abil

Peamised spetsifikatsioonid

• Mudel: PLANET IGS-5225-8P2T2S
• Pordid: 8 x 10/100/1000 PoE+ RJ-45, 2 x 10/100/1000 RJ-45, 2 x SFP (pluss 4 mini-GBIC pesa)
• PoE: IEEE 802.3at (PoE+), kuni 36 W pordi kohta, PoE kogueelarve 240 W
• Kommuteerimisvõime: 24 Gbit/s; MAC-tabel: 8000 kirjet
• Paigaldus: DIN-liistule või seinale; Korpuse materjal: IP30 metall
• Töötemperatuur: -40 kuni 75 °C
• Toitesisend: DC 48–56 V; redundantset toidet toetatud
• Layer 2+/Layer 3 funktsioonid: VLAN, IPv4/IPv6 tarkvaraline VLAN-marsruutimine, QoS, ACL, LACP, MSTP/RSTP
• Standardid: IEEE 802.3/802.3u/802.3ab/802.3at/802.3af, IEEE 802.1Q/802.1X, IEEE 1588v2, ITU-T G.8032

Kasutamine

Paigaldage kommutaator DIN-liistule või kinnitage seinale ja ühendage DC 48–56 V toide, tagades vajadusel redundantsed toiteallikad. Ühendage võrguseadmed gigabitistele PoE-portidele Cat5e/6 kaablitega nii toite kui ka andmeside jaoks ning paigaldage SFP-moodulid mini-GBIC pesadesse, kui on vaja fiiberoptilisi üleslinke. Konfigureerige võrgusätteid, VLAN-e, turbepoliitikaid, PoE-ajakavasid ja Modbus TCP seadistusi sisseehitatud veebi GUI, konsooli või SNMP halduse kaudu. Kasutage GUI-s ONVIF-i avastamise tööriista IP-kaamerate ja muude ONVIF-seadmete leidmiseks ja haldamiseks.

Soovitused

Töökindla toimimise tagamiseks tööstuspaigaldistes varustage redundantset toitesisendit, lubage kriitiliste teede jaoks redundantne ring (G.8032), ajastage perioodiline PoE taaskäivitus kaameratele või pöörduspunktidele, et vähendada rikkeid, ja kasutage PoE ajastamist energia säästmiseks. Jälgige SFP DDM parameetreid ja lubage SNMP/SNMPv3 hoiatused, et saada sündmuste teateid lingi-, toite- või seadmetõrgete kohta.
