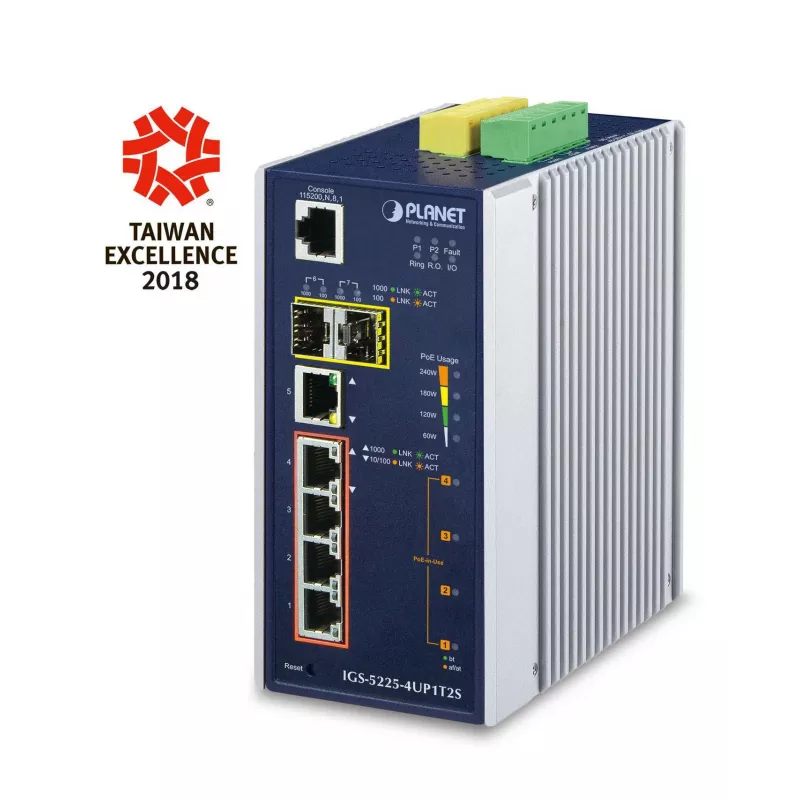

Hallatav L2+ Gigabit Ethernet lüliti PLANET IGS-5225-4UP1T2S

PLANET IGS-5225-4UP1T2S on hallatav L2+ Gigabit Ethernet lüliti, mis on mõeldud tööstuslikeks karmidesse keskkondadesse. See on IP30 metallkorpuses, pakub nelja 10/100/1000BASE-T porti IEEE 802.3bt PoE++ toega (iga port kuni 90–95 W), ühte täiendavat 10/100/1000BASE-T vaskporti ja kahte 100/1000BASE-X SFP pesa. Lüliti toetab laia töötemperatuuri vahemikku (-40 kuni 75 °C), DIN-liistule või seinale kinnitamist ning pakub 14 Gbit/s lülitusvõimsust 8000-kohalise MAC-aadressitabeliga. See võtab vastu 48–56 V alalisvoolu sisendit ja rakendab mitmeid 2. kihi ning põhilisi 3. kihi funktsioone usaldusväärseks võrgutoiminguks tööstusautomaatikas ja valvesüsteemides.

Eelised

IGS-5225-4UP1T2S pakub suure võimsusega PoE++ edastust, kasutades tavalist Cat5e/6 kaabeldust (802.3bt ja PoH), paindlikke PoE toiterežiime (sh 90 W/95 W 4-paari režiimid, 30 W lõpp- ja keskvaherežiim ning 60 W sundrežiim) ning intelligentset PoE haldust, nagu elumärgi kontroll, ajastatud toide ja ajastatud taaskasutus. See sisaldab tööstusklassi liiasust (ITU-T G.8032 ERPS, MSTP), täiustatud küberturbe funktsioone, ONVIF seadmete tuvastust videopaigaldiste jaoks, SMTP/SNMP lõkshoiatusi ning digitaalset sisendit/väljundit väliste häirete jaoks. Lisafunktsioonide hulka kuuluvad SFP-DDM diagnostika, Modbus TCP tugi SCADA integreerimiseks ning IPv4/IPv6 tarkvaraline VLAN marsruutimine turvaliseks ja paindlikuks halduseks.

Sobib

• PoE PTZ ja suure võimsusega IP-kaameratele
• Traadita pääsupunktidele ja PoE õhukestele klientidele
• Kõik-ühes puuteekraaniga arvutitele, POS-kioskitele ja digitaalsetele siltidele
• Tööstusautomaatikale ja SCADA/Modbus TCP integreerimisele
• Väikeste kuni keskmise suurusega ettevõtete või tehaste servvõrkudele, mis vajavad hallatavat lülitust ja liiasust

Peamised tehnilised andmed

• Mudel: PLANET IGS-5225-4UP1T2S
• Pordid: 4 × 10/100/1000 BASE-T PoE++ (802.3bt), 1 × 10/100/1000 BASE-T, 2 × 100/1000BASE-X SFP
• PoE võimsus pordi kohta: kuni 90–95 W (802.3bt / PoH, 4-paari)
• PoE režiimid: 90 W 802.3bt, 95 W UPOE/PoH, 30 W lõppvahe, 30 W keskvahe, 60 W sundrežiim
• Lülitusvõimsus: 14 Gbit/s
• MAC-aadressitabel: 8000 kirjet
• Sisendpinge: 48–56 V DC
• Töötemperatuur: -40 kuni 75 °C
• Kinnitus: DIN-liist või seinale kinnitatav
• Kaal: 1,05 kg

Kasutamine

Paigaldage lüliti DIN-liistule või seinaplaadile kohta, mis vastab töötemperatuuri ja ventilatsiooni nõuetele. Ühendage alalisvoolu toiteplokk (48–56 V) liiasete toitesisendite klemmidega. Kasutage Cat5e/6 kaableid PoE-seadmete ühendamiseks nelja PoE++ porti ja fiiber- või vaskühendust ülesvoolu kaudu SFP- või vaskpordi kaudu. Juurdepääs lüliti haldusele toimub veebiliidese, konsooli, Telneti või SNMPv3 kaudu, et seadistada PoE režiimid, PoE ajakavad, VLAN-id, 3. kihi IPv4/IPv6 tarkvaraline marsruutimine, ringprotokollid (ERPS/MSTP) ja turbepoliitikad. Vajadusel lubage ONVIF tuvastus liidesest, et avastada ja hallata ühendatud IP-kaameraid.

Soovitused

Kasutage sobivat PoE väljundrežiimi, mis vastab toiteseadme tehnilistele andmetele (802.3bt/PoH või 4-paari sundrežiim), ja seadistage PoE ajakavad või ajastatud taaskasutus, kui kasutate palju kaameraid või pääsupunkte, et vähendada seisakuid ja säästa energiat. Kriitiliste ringtopoloogiate korral lubage ERPS/MSTP ja kontrollige taastumisaegu. Integreerige Modbus TCP koos SCADA/HMI-ga tsentraliseeritud seireks tööstuskeskkondades.
