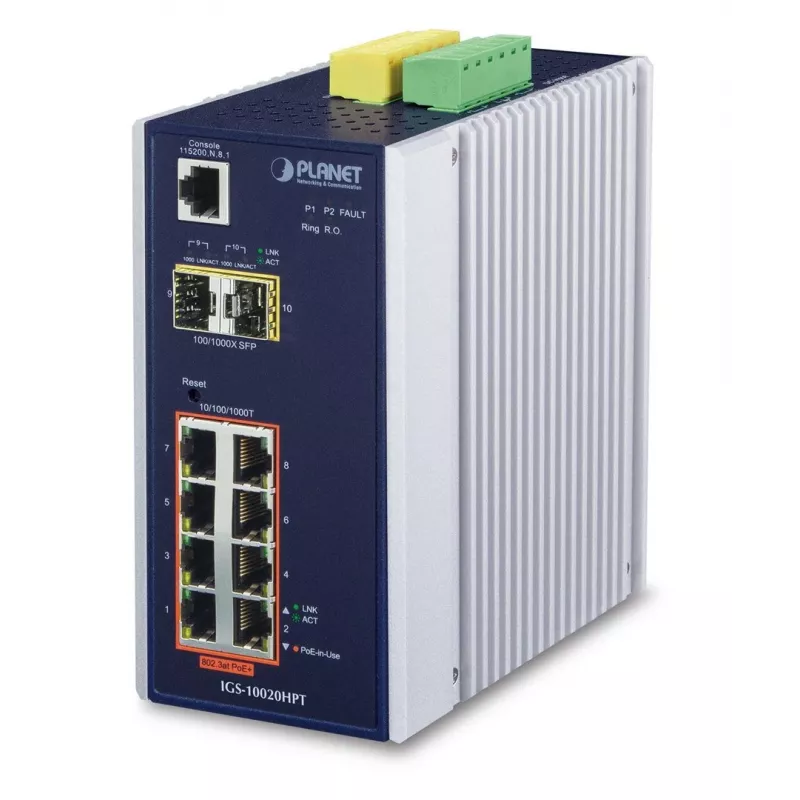

Hallatav L2+ Gigabit Ethernet lüliti PLANET IGS-10020HPT

PLANET IGS-10020HPT on hallatav L2+ Gigabit Ethernet lüliti, millel on kaheksa 10/100/1000 Mbps RJ-45 porti, mis tagavad IEEE 802.3at PoE+ toite ja andmeedastuse ühe Cat5E/6 kaabli kaudu. IP30 metallkorpuses lüliti on ehitatud tööstuskeskkondade jaoks, taludes laia töötemperatuuri vahemikku (-40 kuni 75 °C), pakkudes DIN-liistule või seinale kinnitamise võimalusi ning vastupidavust liigpingetele ja elektromagnetilistele häiretele. See toetab üleliigset rõnga taastamist, 2. kihi kommuteerimisfunktsioone ning IPv4/IPv6 tarkvaralist VLAN-marsruutimist, võimaldades turvalisi ja paindlikke võrgulahendusi valve-, transpordi- ja tehaseautomaatikasüsteemidele.

Eelised

IGS-10020HPT ühendab kõrge PoE võimsuse (kuni 36 W pordi kohta, kogu eelarvega 240 W) tööstusliku mehaanilise ja elektrilise kaitsega, kiire rikketõrke (alla 50 ms rõngastopoloogiates) ning täiustatud haldusliidestega (veeb, konsool, Telnet, SNMPv3). See sisaldab kahte mini-GBIC SFP pesa fiiberühenduse laiendamiseks, SFP-DDM diagnostikat, Modbus TCP tuge SCADA integratsiooniks ja PoE haldusfunktsioonide komplekti — PD Alive Check, ajastatud toitepinge taaskäivitus, PoE ajastamine ja sündmuste hoiatused — et vähendada hooldustööd ja parandada tööaega.

Sobib

• IP-videovalvesüsteemid ja turvakaamera paigaldised
• Sõidukisisene võrgustik ja intelligentsed transpordisüsteemid (E‑Mark nõuetele vastav)
• Tööstusautomaatika ja tehase põrandavõrgud, integreerituna SCADA/HMI-ga Modbus TCP kaudu
• Traadita pääsupunkti backhaul ja avalike teenuste võrguseadmed

Peamised spetsifikatsioonid

• Mudel: PLANET IGS-10020HPT (MPN: IGS-10020HPT, EAN: 4711213689116)
• Pordid: 8 × Gigabit RJ-45 (10/100/1000 Mbps) IEEE 802.3at PoE+-ga
• PoE võimsus: kuni 36 W pordi kohta, PoE kogueelarve 240 W
• Kommuteerimisvõimsus: 26 Gbit/s; MAC-tabel: 8000 kirjet
• SFP: 2 × mini-GBIC pesa (100BASE-FX / 1000BASE-SX/LX)
• Hallatavad funktsioonid: VLAN (802.1Q, Q-in-Q), MSTP (802.1s), G.8032 ERPS, L2–L4 QoS, ACL, 802.1x
• Protokollid: IPv4/IPv6 tarkvaraline VLAN-marsruutimine, SNMPv3, Modbus TCP, IEEE 1588 tugi
• Kinnitus ja korpus: IP30 metallkorpus; DIN-liistule või seinale kinnitatav; töötemperatuur −40 kuni 75 °C
• Kaal ja värv: 1,684 kg; valge/must

Kasutamine

Paigaldage lüliti DIN-liistule või kinnitage see seinale sobivas tööstuslikus kapis. Ühendage alalisvooluallikas (12–48 V DC) üleliigsete toitesisenditega; sisemine booster muundab pinge nõutavaks 52 V-ks IEEE 802.3at PoE+ jaoks, ilma et oleks vaja spetsiaalseid väliseid toiteallikaid. Ühendage Cat5E/6 kaablid RJ-45 portidesse, et pakkuda nii andmeid kui ka PoE-d kaameratele, pääsupunktidele või teistele PD-dele. Kasutage veebiliidest, konsooli või SNMPv3 esmaseks seadistamiseks: looge VLAN-id, lubage PoE ajakava või PD Alive Check, konfigureerige Modbus TCP integratsioon ja lisage SFP transiiverid mini-GBIC pesadesse, kui on vaja fiiberlinke.

Soovitused

Usaldusväärseks tööks planeerige PoE võimsuse jaotust, et mitte ületada 240 W eelarvet, lubage PD Alive Check ja ajastatud toitepinge taaskäivitus kriitiliste IP-kaamerate või pääsupunktide jaoks ning kasutage kiireks ümberlülitumiseks üleliigset rõngast või MSTP-d. Kasutage SFP-DDM-i fiibertransiiveri oleku jälgimiseks ja lubage SNMPv3/SSH turvaliseks kaugjuurdepääsuks.
