Hallatav kommutaator PLANET Layer 3 24-portine 10/100/1000T Gigabit Ethernet 1U

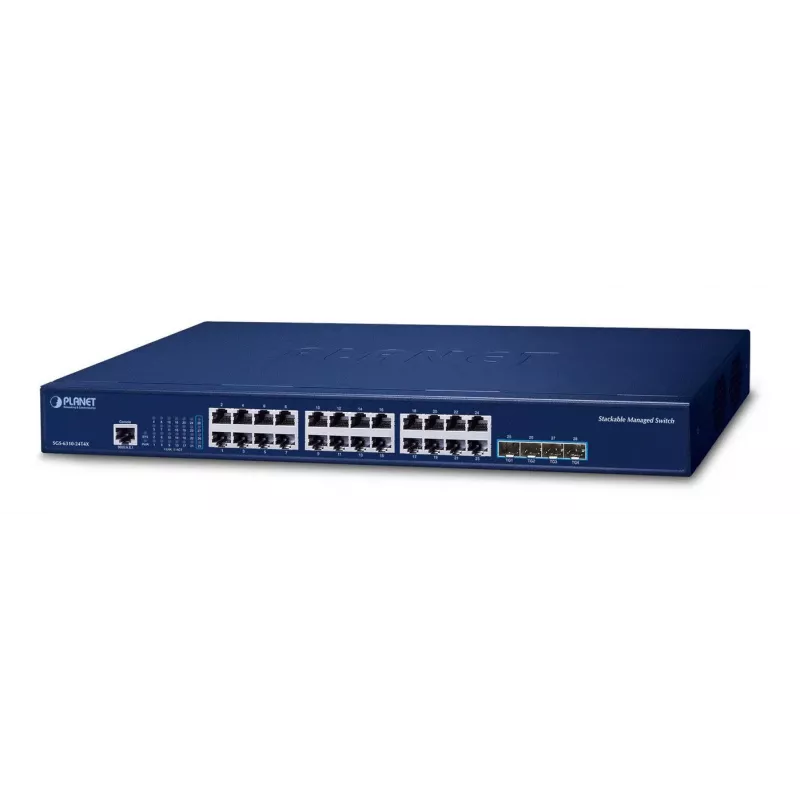

PLANET SGS-6310-24T4X on 1U Layer 3 pinutav hallatav gigabit-kommutaator, millel on 24 10/100/1000BASE-T RJ45 porti ja neli 1G/10G SFP+ üleslinki. See pakub 128 Gbps kommutaatorimassiivi mitteblokeeriva arhitektuuri ja juhtmekiiruse läbilaskevõimega, toetab kahekiiruselisi SFP/SFP+ transiivereid ning on mõeldud ettevõtete, teenusepakkujate ja ülikoolilinnakute võrkudele, mis nõuavad suurt porditihedust ja 10 Gbps üleslingi võimekust.

Eelised

SGS-6310 seeria pakub Layer 3 IPv4/IPv6 staatilist marsruutimist ning RIP ja OSPF dünaamilist marsruutimist, varundatud ringikaitset (ITU-T G.8032 ERPS) ja MSTP kiireks taastumiseks, ulatuslikku Layer 2–4 liikluse kontrolli ja ACL-põhist turvet ning täielikke IPv6 haldusfunktsioone. Tsentraliseeritud riistvaraline pinumine SFP+ linkide abil võimaldab loogilisi pinusid koos kuumvahetamise võime ja suure üleslingi ribalaiusega. Lisafunktsioonide hulka kuuluvad SFP DDM telemeetria, veebi-/konsooli-/SNMPv3 haldus, SSH/TLS turvaline juurdepääs ja laiaulatuslik multisaadete tugi.

Sobib

• Ettevõtte juurdepääsu- või jaotuskiht suure porditihedusega
• Ülikoolilinnakute võrgud ja teenusepakkujate koondamine
• Keskkonnad, mis nõuavad 10 Gbps üleslinke ja virtuaalset pinumist
• Võrgud, mis vajavad Layer 3 marsruutimist (staatiline, RIP, OSPF) ja IPv6 tuge
• Kasutuselevõtud, mis nõuavad kiiret ringi taastumist ja tugevat multisaadete käsitlemist

Peamised spetsifikatsioonid

• Mudel: SGS-6310-24T4X (PLANET)
• Pordid: 24 x 10/100/1000BASE-T RJ45; 4 x 1G/10G SFP+
• Kommuteerimisvõimsus: 128 Gbps massiiv; kuni 80 Gbps juhtmekiiruse läbilaskevõime
• Layer 3: IPv4/IPv6 staatiline marsruutimine, RIP, OSPF
• Vastupidavus: ERPS (G.8032), MSTP (802.1s)
• Multisaade: IGMPv1/v2/v3 snooping, MLDv1 snooping, MVR
• Turvalisus: L2–L4 ACL, 802.1X, DHCP snooping, IP allika valvur, DAI
• Haldus: Web GUI, CLI (konsool/Telnet), SNMPv3, SSHv1/v2, TLSv1.2
• Füüsiline: 1U raami, ventilaatorita disain, kaal 2,6 kg, toote värvus: sinine

Kasutusjuhend

Paigaldage SGS-6310-24T4X standardsesse 19-tolli raami, kasutades selle 1U korpust. Ühendage juurdepääsuseadmed 24 RJ45 porti ja kasutage SFP+ porte 1G/10G üleslinkide või pinumislinkide jaoks koos ühilduvate SFP/SFP+ transiiveritega. Seadistage Layer 2 sätted (VLAN-id, lingi koondamine, MSTP) ja Layer 3 marsruutimine (staatilised marsruudid, RIP või OSPF) veebiliidese või CLI kaudu. Lülitage sisse turvafunktsioonid nagu ACL-id, 802.1X, DHCP Snooping ja IP allika valvur, et kaitsta serva, ja jälgige SFP parameetreid DDM-i abil, kui see on toetatud.

Soovitused

Kasutage kahekiiruselisi SFP+ mooduleid, mis on valitud vastavalt nõutavale kaugusele ja kiirusele (10G või 1G). Pinutud kasutuselevõttude puhul pühendage SFP+ lingid pinurõngaste jaoks, et maksimeerida koondamist ja läbilaskevõimet. Lülitage sisse ERPS või MSTP rõngastopoloogiates, et saavutada alla 10 ms taastumisaeg lihtsates rõngakonfiguratsioonides, ning rakendage QoS/Wrr ja Layer 4 klassifikaatoreid VoIP- ja videoliikluse prioriseerimiseks.
