Hallatav kommutaator PLANET IP30 Industrial L3 16-Port Gigabit Ethernet

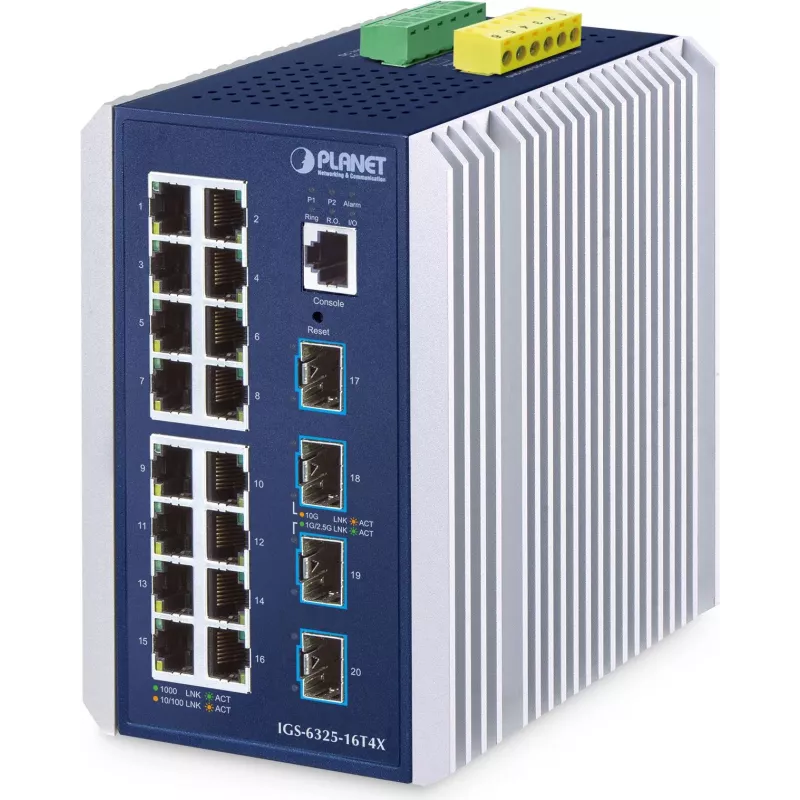

PLANET IGS-6325-16T4X on tööstusliku 3. kihi hallatav kommutaator, millel on 16 10/100/1000BASE-T RJ45 porti ja 4 10GBASE-SR/LR SFP+ porti, pakkudes kommutatsioonivõimsust kuni 112 Gbit/s. IP30 metallkorpuses, mis ühildub DIN-rööpaga, toetab kommutaator kahte alalisvoolu 9–48 V ja vahelduvvoolu 24 V sisendit ning töötab temperatuuril -40 kuni 75 °C. Sellel on 10 Gbit/s üleslingid, kolmekordse kiirusega SFP/SFP+ ühilduvus, SFP-DDM diagnostika ning täiustatud 2. ja 3. kihi funktsioonid tööstuslike Etherneti juurutuste jaoks.

Eelised

IGS-6325-16T4X ühendab suure tihedusega Gigabit vaskpordid mitme 10 Gb fiiberoptilise üleslingiga, et pakkuda skaleeritavat läbilaskevõimet ja blokeerimatut juhtme kiirusel läbilaskevõimet. Selle karastatud IP30 alumiiniumkorpus, lai töötemperatuuri vahemik ja kaks toiteallika sisendit tagavad pideva töö karmides keskkondades. Sisseehitatud küberturve (SSHv2, TLS 1.2), Modbus TCP tugi, IEEE 1588 ajastus ning põhjalikud 2.-4. kihi pääsuloendid tagavad turvalise ja hallatava ühenduvuse tööstus- ja operaatorrakenduste jaoks.

Sobib (ülesanded / kasutusjuhud)

• Tööstusautomaatika võrgud ja tehase põranda ühenduvus
• Andmekeskuste, ülikoolilinnakute ja telekommunikatsioonivõrkude äärekihi agregeerimine
• IP-jälgimine, VoIP ja traadita teenuste pakkumine
• SCADA ja HMI integreerimine Modbus TCP kaudu
• Keskkonnad, mis nõuavad karastatud ja temperatuuritaluvat kommutatsiooni

Peamised spetsifikatsioonid

• Pordid: 16 × 10/100/1000BASE-T RJ45, 4 × 10G SFP+ (toetab 10G/2,5G/1G transiivereid)
• Kommutatsioonivõimsus: 112 Gbit/s (juhtme kiirusel)
• Toitesisend: Kaks alalisvoolu 9–48 V ja vahelduvvoolu 24 V (koondatud)
• Töötemperatuur: -40 kuni 75 °C
• Vormitegur: IP30 metall (DIN-rööpaga ühilduv)
• Haldus: Konsool, veeb, SNMPv3; 3. kihi IPv4/IPv6 marsruutimine, OSPFv2
• Turvalisus: SSHv2, TLS 1.2, pääsuloendid, 802.1X, DHCP-pettuse tõrje, IP-allika kaitse, DAI
• Standardid: IEEE 802.1Q, 802.1p, 802.3ad, 802.3ae, IEEE 1588 tugi

Kuidas kasutada

Paigaldage kommutaator DIN-rööpale või sobivasse tööstuslikusse korpusesse ja ühendage koondatud toiteallikad (alalisvool ja/või vahelduvvool). Varustage SFP+ pesad sobivate transiiveritega (10G, 2,5G või 1G) vastavalt vajalikule kaugusele ja kiirusele. Kasutage esmaseks seadistamiseks veebipõhist graafilist liidest, konsooli või SNMPv3: määrake VLANid, 3. kihi marsruutimine (IPv4/IPv6), turvapoliitikad (pääsuloendid, 802.1X) ja rõnga-/ERPS-i seaded kiireks taastumiseks. Lubage Modbus TCP, kui on vaja integreerimist SCADA/HMI-süsteemidega, ja jälgige SFP olekut DDM-iga optilise diagnostika jaoks.

Soovitused

Usaldusväärseks pikaajaliseks kasutamiseks juurutage IGS-6325-16T4X koondatud toiteallikatega, kasutage temperatuurikindlaid transiivereid ja lubage rõngaskaitse (G.8032 ERPS) kriitilistes topoloogiates. Jälgige regulaarselt SFP-DDM parameetreid ja häiresisendeid rikete varajaseks avastamiseks ning kasutage SNMPv3 või UNI-NMS/CloudViewerPro tsentraliseeritud kaugjuhtimiseks.
