Hallatav kommutaator PLANET IP30 DIN-liistule tööstuslik L3 8P

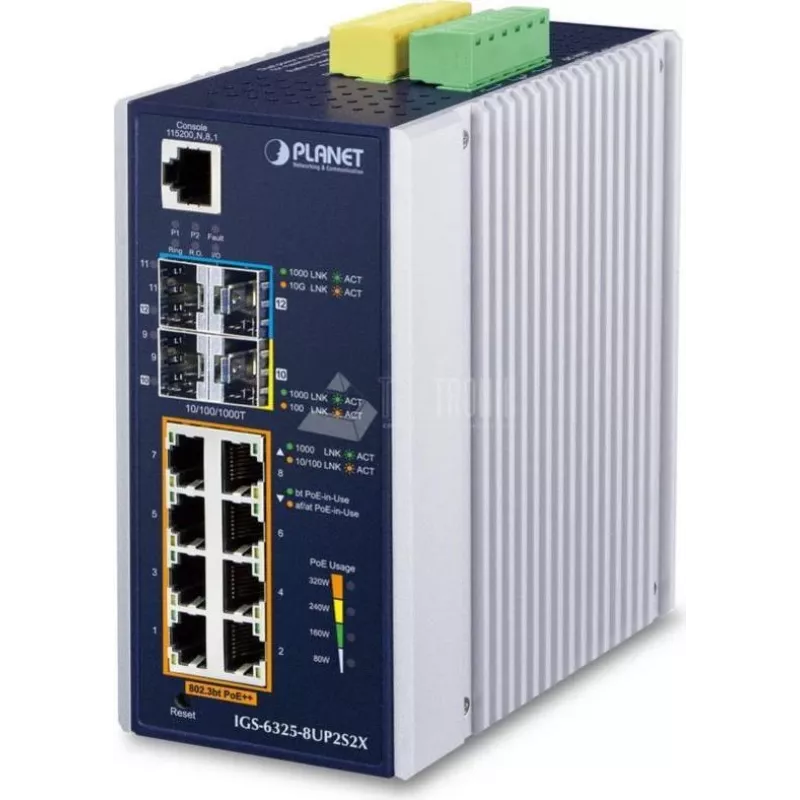

PLANET IGS-6325-8UP2S2X on IP30-kaitseastmega tööstuslik L3-hallatav Gigabit kommutaator, millel on kaheksa 10/100/1000BASE-T PoE++ porti, kaks 10G SFP+ porti ja kaks 1/2.5G SFP porti vastupidavas metallkorpuses. See vastab IEEE 802.3bt ja PoH tehnoloogiatele ning iga PoE-port suudab neljapaarilise Cat5e/6-kaabelduse kaudu väljastada kuni 90–95 vatti. Kommutaator töötab laias temperatuurivahemikus (−40 kuni 75 °C) ja toetab DIN-liistule või seinale paigaldamist tööstuslikeks rakendusteks.

Eelised

Seade pakub suure võimsusega PoE++ väljundrežiime, sealhulgas 90 W 802.3bt tüüp‑4, 95 W PoH/UPOE ja 4‑paari sundrežiim, et toetada laia valikut suure võimsusega toiteseadmeid. See pakub 3. kihi IPv4/IPv6 staatilist marsruutimist ja OSPFv2, kiiret ringitaastet (G.8032 ERPS), ulatuslikke 2. kihi funktsioone, Modbus TCP-d SCADA integreerimiseks, IEEE 1588 tuge ja mitut haldusliidest (veeb, konsool, SNMPv3). Sisseehitatud alarm, DI/DO ja turbefunktsioonid (ACL, 802.1X, DHCP-pealtkuulamine, IP-allika valve, DAI) suurendavad vastupidavust kriitilistes võrkudes.

Sobib

• PoE PTZ ja suure võimsusega valvekaamerate toiteks ja ühendamiseks
• Tööstusliku võrgu põhitaristu 10G üleslülidega
• PoE-toitel kioskid, õhukesed kliendid, AIO-terminalid ja digitaalsed sildid
• Tehaseautomaatika SCADA/HMI integreerimisega Modbus TCP kaudu
• Välistingimustes/sisetingimustes paigaldised, mis nõuavad DIN-liistule või seinale kinnitamist

Peamised spetsifikatsioonid

• Mudel: PLANET IGS-6325-8UP2S2X (MPN: IGS-6325-8UP2S2X, EAN: 4711605284738)
• Pordid: 8 × 10/100/1000BASE-T PoE++ porti, 2 × 10G SFP+, 2 × 100/1000/2500BASE-X SFP
• PoE: IEEE 802.3bt / PoH, kuni 90–95 W pordi kohta, mitu väljundrežiimi (90 W, 95 W PoH, 30 W lõpp-punkt, 30 W keskpunkt, 60 W sund)
• Kommuteerimisvõime: 60 Gbit/s
• 3. kiht: IPv4/IPv6 staatiline marsruutimine, OSPFv2
• Haldus: veebi GUI, konsool, Telnet, SNMPv3
• Tööstuslikud omadused: IP30 metallkorpus, DIN-liist/seinale kinnitus, töötemperatuur −40 kuni 75 °C
• Turve: ACL (L2–L4), 802.1X, DHCP-pealtkuulamine, IP-allika valve, dünaamiline ARP-kontroll
• Muu: Modbus TCP, IEEE 1588, SFP-DDM diagnostika, DI/DO alarm
• Kaal ja värv: 1,152 kg; alumiinium/sinine

Kasutusjuhend

Paigaldage kommutaator DIN-liistule või kinnitage see seinale ventileeritavasse korpusesse. Ühendage Cat5e/6 kaablid toiteseadmetest RJ-45 PoE++ portidesse ja kasutage üleslülideks sobivaid SFP/SFP+ transiiverid. Seadistage VLAN-id, 3. kihi marsruudid või OSPF veebi GUI, konsooli või SNMP-haldustööriistade kaudu. Valige PoE seadetes igale pordile soovitud PoE võimsusväljundrežiim, laadige üles korruseplaanid ja lubage võrgukaamerate kasutamisel ONVIF-tuvastus. Lubage PoE-graafikud, elumärgikontroll ja plaaniline võimsuse taaskasutus vastavalt energia säästmise ja seadme töökindluse tagamiseks.

Soovitused

Usaldusväärseks PoE edastuseks kasutage Cat5e või Cat6 kaabeldust ja kontrollige toiteseadme ühilduvust 4‑paari PoE režiimidega. Seadistage PoE-graafikud ja elumärgikontroll seisakuaja ja energiakasutuse vähendamiseks ning lubage turvaliseks kaugjuhtimiseks SNMPv3 või TLS/SSHv2.
