Haldamata lüliti PLANET IFGS-620TF 4 porti Fast Ethernet 10/100

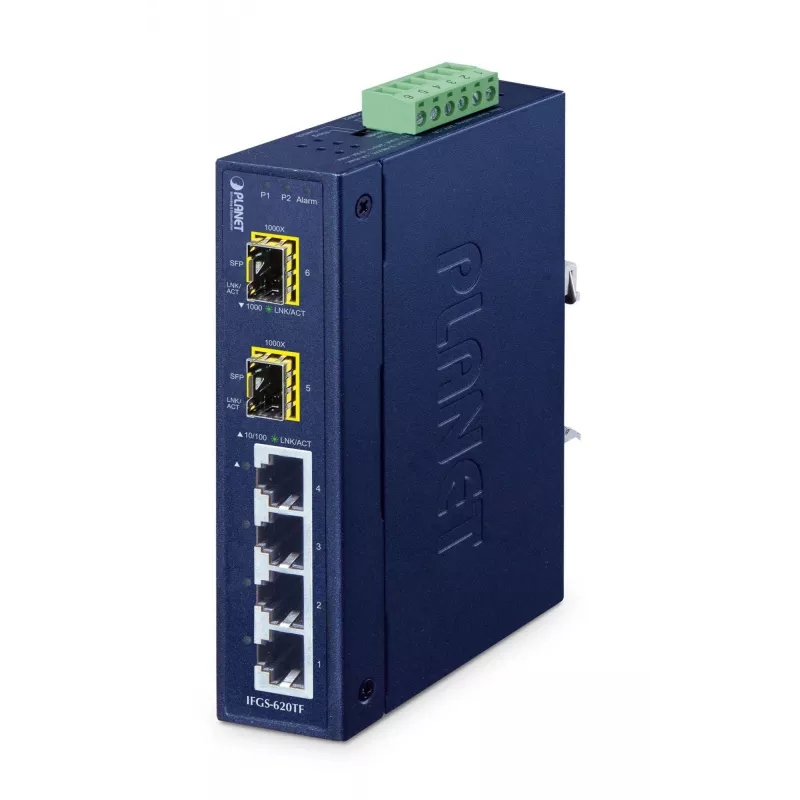

PLANET IFGS-620TF on kompaktne haldamata tööstuslik rõngas-Etherneti lüliti, millel on neli 10/100BASE-TX vaskporti ja kaks 1000BASE-X SFP fiiberoptilist porti IP30-kaitsega töökindlas korpuses. See on loodud töötama temperatuurivahemikus -40 kuni 75 °C ja vastu võtma laia ulatusega koondatud toidet (9–48 V DC või 24 V AC). IFGS-620TF pakub stabiilset pikamaa andmeedastust ning seda saab paigaldada piiratud ruumiga või karmidesse keskkondadesse. Lüliti toetab täisduplekssidust, 4,8 Gbit/s kommuteerimisvõimsust ja 4000-kirjelist MAC-aadressitabelit, muutes selle sobivaks tööstuslike põhivõrkude ja IIoT-juurutuste jaoks.

Eelised

IFGS-620TF pakub kiiret rõnga taastamise tehnoloogiat, mille taasteaeg on vähemalt 1 ms väikeste rõngastopoloogiate korral, PROFINET-liikluse eelistamist tööstusautomaatika liikluse kiiremaks kohaletoimetamiseks, kahte SFP fiiberoptilist üleslinki, et laiendada võrgu ulatust kuni 120 km (sobivate SFP-moodulitega), ja kahekordset laia toitevahemikuga sisendit kõrge käideldavuse tagamiseks. Energiatõhusad funktsioonid (IEEE 802.3az) ning ESD/liigpingekaitse (±6 kV kontakt/õhk ja ±6 kV liigpinge immuunsus) suurendavad veelgi töökindlust ja vähendavad kasutuskulusid.

Sobib

• Väikeste ja keskmiste tööstuslike võrkude jaoks, mis vajavad koondatud rõngastopoloogiat
• Tehaseautomaatika ja PROFINET-seadmete ühenduvus
• Pikamaa üleslingid SFP fiiberoptika kaudu (FTTB/FTTC/FTTH stsenaariumid)
• Piiratud ruumiga paigaldused, nagu seinale kinnitatavad korpused või juhtkapid

Peamised tehnilised andmed

• Lüliti tüüp: haldamata
• RJ-45 pordid: 4 x 10/100BASE-TX (Fast Ethernet)
• SFP pordid: 2 x 1000BASE-X SFP
• Kommuteerimisvõimsus: 4,8 Gbit/s
• MAC-aadressitabel: 4000 kirjet
• Toitesisend: 9–48 V DC või 24 V AC (kahekordne toitesisend koondamiseks)
• Töötemperatuur: -40 kuni 75 °C
• Kaitseaste: IP30, ESD ±6 kV kontakt/õhk, liigpinge ±6 kV
• Standardid: IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z, IEEE 802.3az
• Kaal: 0,43 kg

Kasutusjuhis

Paigaldage IFGS-620TF DIN-liistule või kinnitage seinale korpusesse oma juhtruumis või kapis. Sisestage SFP-pesadesse sobivad 1000BASE-X SFP transiiverid fiiberoptiliste üleslinkide jaoks, kui on vaja pikamaaühendusi. Ühendage vaskseadmed 10/100BASE-TX RJ-45 portidesse. Seadistage toide, varustades kahekordsed sisendid koondatud toiteallikatega (9–48 V DC või 24 V AC), et võimaldada automaatset riistvaralist ümberlülitust. Lüliti on haldamata ja töötab plug-and-play põhimõttel; rõnga koondamiseks lubage DIP-lüliti kaudu One Key Ring funktsioon vastavalt võrgutopoloogia dokumentatsioonile.

Soovitused

Kasutage ühilduvaid SFP-mooduleid (mitmekiulised või ühekiulised), mis vastavad fiiberoptilise kaabli tüübile ja kaugusnõuetele, asetage lüliti IP30-kaitsega korpusesse, kui see puutub kokku tolmu või prahiga, ning tagage koondatud toiteallikad tööaja maksimeerimiseks. PROFINET-seadmetega integreerimisel veenduge, et QoS-tundlik liiklus suunatakse läbi IFGS-620TF, et kasutada PROFINET-eelistamise eeliseid.
