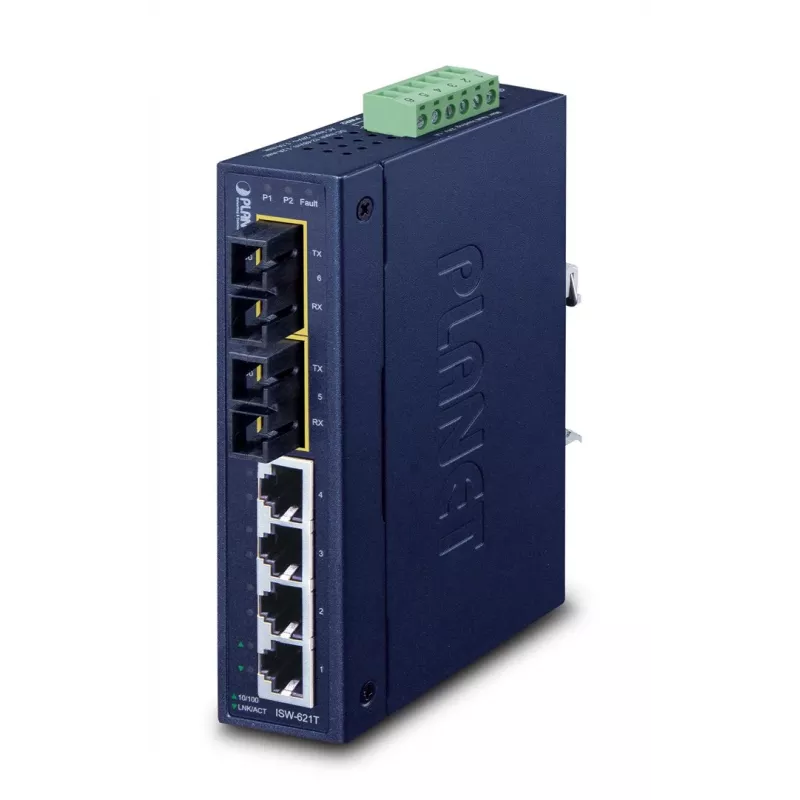

Haldamata kommutaator PLANET ISW-621TS15

PLANET ISW-621TS15 on haldamata tööstuslik Fast Ethernet kommutaator, millel on neli 10/100Base-TX porti ja kaks 100Base-FX kiudoptilist porti. See mudel toetab laialdast töötemperatuurivahemikku -40 kuni 75 °C ning on ehitatud taluma elektromagnetilisi häireid ja elektrilisi liigpingeid, mis on levinud transpordis, tootmises ja teeäärsetes liikluskappides. ISW-621TS15 kasutab ühemoodilist SC-kiudu pikendatud linkide jaoks kuni 15 km kaugusele, mistõttu sobib see pikamaa võrgulaiendusteks, jäädes samas vastavaks IEEE 802.3 standarditele.

Eelised

ISW-621TS15 pakub laiendatud temperatuuritalitlust ja töökindlat kaitset elektromagnetiliste häirete (EMI) ja toitepinge liigpingete vastu, võimaldades usaldusväärset kasutamist karmides keskkondades. Kahe 100Base-FX kiudoptilise pordiga (ühemoodiline, SC) toetab see pikamaa edastust kuni 15 km. Kompaktne metallkorpus toetab DIN-liistule või paneelile paigaldamist ning laia sisendpingevahemikuga alalisvoolu toite sisendeid, mis on varustatud kahe liiase, pööratava polaarsusega klemmiga kõrgema käideldavuse tagamiseks.

Sobib kasutamiseks

• Transpordivõrgud (signalisatsioon, sõidukisüsteemid)
• Tööstus- ja tootmisettevõtete võrgud
• Turva- ja järelevalvesüsteemid, mis vajavad pikki kiudoptilisi linke
• Teeäärsed liikluskontrollkapid ja välistingimustes paiknevad korpused

Peamised tehnilised andmed

• Kommutaatori tüüp: haldamata L2 Fast Ethernet
• RJ-45 pordid: 4 × 10/100Base-TX (automaatne läbirääkimine)
• Kiudoptilised pordid: 2 × 100Base-FX ühemoodiline SC (kuni 15 km)
• MAC-aadressitabel: 2048 kirjet
• Kommuteerimisvõimsus: 1.2 Gbit/s
• Võrgustandardid: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Töötemperatuur: -40 kuni 75 °C
• Toitesisend: 12–48 V alalisvool, topeltliiane, pööratav polaarsus
• Paigaldus: DIN-liist või paneel
• Värvus: sinine
• Kaal: 0.442 kg

Kasutusjuhend

Paigaldage kommutaator DIN-liistule või paneelile sobiva korpuse sees, ühendage alalisvoolu toitesisendid õige polaarsusega või mõlema liiase toiteallikaga kõrgema käideldavuse saavutamiseks ning ühendage vaskseadmed RJ-45 portidesse. Kasutage ühemoodilisi SC-kiudkaableid, et ühendada kaugemad kiudoptilised seadmed 100Base-FX portidesse, järgides standardseid kiudoptilisi käsitsemis- ja termineerimisprotseduure. Seade on haldamata ega vaja konfigureerimist; see edastab liiklust MAC-aadresside õppimise alusel.

Soovitused

Paigaldage ISW-621TS15 hästi ventileeritavatesse kappidesse, kontrollige kiudoptilisi pistikühendusi ja toitepolaarsust enne toite sisselülitamist ning kasutage liiaseid alalisvoolu toiteallikaid, kui pidev töö on kriitilise tähtsusega. Pikkade kiudoptiliste ühenduste jaoks valige sobiv ühemoodiline kiud ning järgige otsast-otsani optilise eelarve nõudeid.
