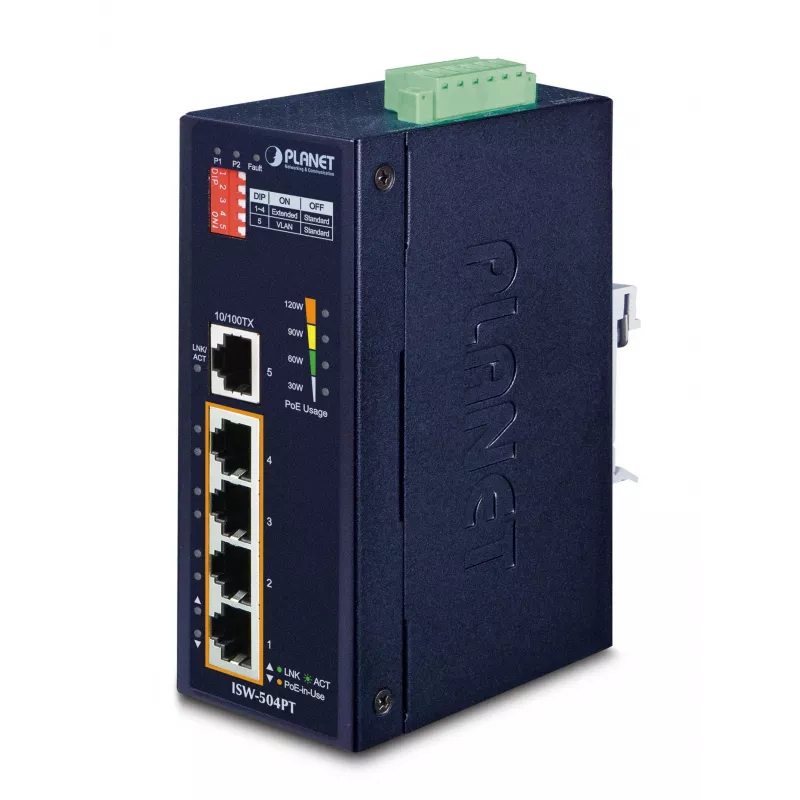

Haldamata kommutaator PLANET ISW-504PT

PLANETi haldamata kommutaator ISW-504PT on DIN-liistule/seinale kinnitatav Fast Ethernet PoE+ lüliti, mis on loodud tööstuslike ja karmide keskkondade jaoks. See pakub 4 10/100BASE-TX PoE+ porti pluss üks täiendav 10/100 üleslingi port, kogu PoE toite eelarve kuni 120 W, kahe liiasena toimivad 12–48 V alalisvoolu sisendid polaarsuse ümberpööramise kaitsega ning IP40 metallkorpus, mis on ette nähtud töötamiseks temperatuuril -40 kuni 75 °C. Lüliti on haldamata, toetab IEEE 802.3af/at ja IEEE 802.3u/802.3x standardeid ning pakub kompaktset ventilaatorivaba disaini vaikseks ja usaldusväärseks tööks karmides asukohtades.

Eelised

ISW-504PT ühendab täieliku PoE+ toiteedastuse ja tööstusliku kvaliteediga riistvara kulutõhusas, plug-and-play paketis. Selle lai sisendpinge vahemik sisseehitatud 12–48 V alalisvoolu kuni 54 V võimendusega ja kahe liiasena toimivad toitesisendid lihtsustavad juurutamist transpordi ja tööstuslikes rakendustes, ilma et oleks vaja spetsiaalseid toiteallikaid. Töökindel IP40 metallist korpus, ventilaatorivaba ventileeritud disain ja laiendatud töötemperatuuri vahemik suurendavad töökindlust elektriliselt mürastes või äärmuslike temperatuuridega kohtades. Sisseehitatud ESD- ja liigpingekaitse parandab veelgi võrgu stabiilsust ja kaitseb ühendatud seadmeid.

Sobib

• IP-kaamerate toitmine ja ühendamine välikappides või teeäärsetes korpustes
• PoE-toite pakkumine juhtmevabadele pääsupunktidele tööstuslikes või transpordiasukohtades
• Väikesed PoE võrgud tehastes, ladudes või masinaruumides
• VoIP-telefonide juurutamine seal, kus kohalikud pistikupesad on ebapraktilised

Peamised spetsifikatsioonid

• Pordid: 4 x 10/100BASE-TX PoE+ porti + 1 x 10/100 üleslingi RJ-45
• PoE standard: IEEE 802.3af/at (PoE+)
• Kogu PoE eelarve: kuni 120 W
• Kommuteerimisvõimsus: 1 Gbit/s; MAC-tabel: 1024 kirjet
• Toitesisend: kahe liiasena toimivad 12–48 V alalisvoolu (pööratav polaarsus); sisemine võimendus 54 V-ni
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP40 metall, ventilaatorivaba
• ESD/liigpingekaitse: Ethernet ±5 kV kontakt/tühikutühjendus, ±5 kV liigpinge immuunsus
• Vormitegur: DIN-liistule / seinale kinnitatav; haldamata lüliti

Kuidas kasutada

Kinnitage ISW-504PT DIN-liistule või seinapinnale sobivas korpuses või kapis. Ühendage 12–48 V alalisvoolu toiteallikas kahe toitesisendiga (järgige paigaldusjuhendis toodud ühendusjuhiseid; polaarsus on pööratav) ja kontrollige toite LED-i. Ühendage võrguseadmed, nagu IP-kaamerad, juhtmevabad pääsupunktid või VoIP-telefonid, PoE-portidesse standardsete Cat5e/Cat6 kaablite abil; kasutage üleslingi porti ühendamiseks põhivõrgu või NVR-iga. Valige soovitud DIP-lüliti režiim (Standardne, VLAN või Laiendatud), et see vastaks teie juurutusvajadustele ja tagada, et seadmed saavad toite PoE eelarve piirides.

Soovitused

Kasutage 5e-kategooria või paremat varjestatud/varjestamata Ethernet-kaablit ja planeerige PoE-toite jaotus nii, et ühendatud seadmete kumulatiivne voolutarve ei ületaks 120 W kogutulari. Paigaldamisel avatud või kõrge interferentsiga kohtades asetage lüliti maandatud metallkappi ja veenduge, et toiteallikad jääksid määratud 12–48 V alalisvoolu vahemikku. Laiendatud režiimi kasutamisel lingi kauguse suurendamiseks kontrollige, kas ühendatud seadmed toetavad vähendatud kiirust või konkreetseid režiiminõudeid.
