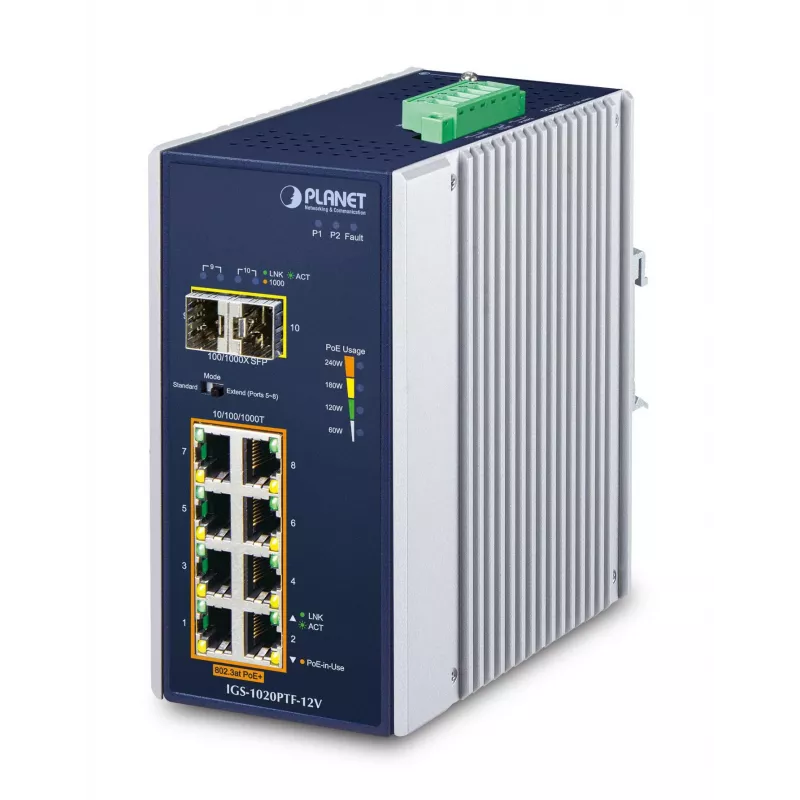

Haldamata kommutaator PLANET IP30 Ind 8-P 10/100/1000T

PLANET IGS-1020PTF-12V on tööstusliku klassi haldamata Gigabit Ethernet PoE+ kommutaator, millel on kaheksa 10/100/1000BASE-T porti ja kaks 100/1000BASE-X SFP fiiberüleslüli pesa. IP30 alumiiniumkorpuses ja laia alalisvoolu sisendvahemikuga (12–56 V) koos redundantse toitevõimalusega pakub kommutaator kuni 240 W PoE kogueelarvet, töötab temperatuuril -40 kuni 75 °C ning on ette nähtud paigaldamiseks DIN-liistule või seinale karmides keskkondades.

Eelised

See kommutaator edastab täielikku IEEE 802.3at PoE+ toidet kaheksa Gigabit vaskpordi kaudu, pakkudes samas kahte SFP pesa paindlikuks fiiberüleslüliks ja pikamaa pikenduseks. Selle lai alalisvoolu sisend ja sisseehitatud toitevõimendus (12–56 V kuni ~54–56 V) toetavad levinud tööstuslikke toiteallikaid ilma spetsiaalsete toiteplokkideta. Seadme ventilaatorita alumiiniumist IP30 korpus tagab EMI-immuunsuse ja vaikse töö ning integreeritud ESD- ja liigpingekaitse parandavad stabiilsust karmides töötingimustes. Esipaneeli LED-massiiv näitab järkjärgulist PoE energiatarbimist (60 / 120 / 180 / 240 W) lihtsaks jälgimiseks.

Sobib

• IP-kaamerasüsteemide ja valve PoE-paigaldiste jaoks
• Liikluskorralduskappide ja transpordivõrkude jaoks
• Tehasepõranda automaatika ja tööstuslike juhtimisvõrkude jaoks
• Pikamaa üleslüli vajaduste jaoks, kasutades SFP fiibermooduleid

Peamised spetsifikatsioonid

• Mudel: IGS-1020PTF-12V (PLANET)
• Pordid: 8 × 10/100/1000BASE-T (PoE+), 2 × 100/1000BASE-X SFP
• PoE standard: IEEE 802.3at (PoE+), tagasiühilduv IEEE 802.3af-ga
• PoE kogueelarve: kuni 240 W
• Kommuteerimisvõime: 20 Gbit/s
• MAC-tabel: 8000 kirjet
• Sisendpinge: 12–56 V DC (sisemine võimendus ~54–56 V alalisvooluni)
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP30 alumiinium, ventilaatorita
• Kaal: 1,164 kg

Kasutusjuhend

Paigaldage kommutaator DIN-liistule või kinnitage see seinakappi sobivas tööstuslikus asukohas. Ühendage üks või kaks alalisvoolu toiteallikat redundantsete toitesisenditega, järgides tootja juhtmestiku juhiseid. Sisestage SFP transiiverid mini-GBIC pesadesse, kui on vaja fiiberüleslülisid, valides mitmekiulised või ühekiulised moodulid vastavalt vajalikule kaugusele ja kiirusele. Ühendage PoE-toitega seadmed RJ-45 portidesse; valige esipaneeli DIP-lülitist "Standard" režiim normaalseks Gigabit PoE+ tööks või "Extend" režiim, et lubada 10 Mbps täisdupleks töö pordi kohta ja toetada pikemaid UTP kaablijookse (kuni 250 m) vähendatud PoE väljundiga pordi kohta.

Soovitused

Usaldusväärseks PoE edastuseks tööstuslikes seadistustes kasutage sobiva ristlõikega alalisvoolukaableid ja tagage kaksik- või varutoiteallikad. Valige SFP moodulid, mis vastavad fiibritüübile ja kaugusnõuetele, ning kontrollige PoE kogukoormust, et vältida 240 W eelarve ületamist.
