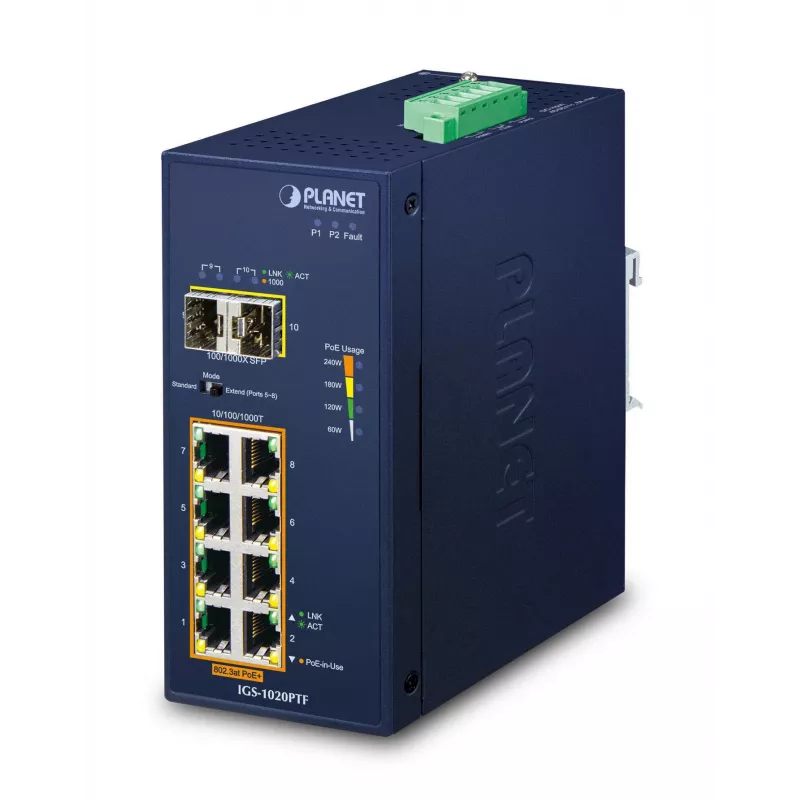

Haldamata kommutaator PLANET IP30 Ind 8-P 10/100/1000T

PLANET IGS-1020PTF on tööstusklassi, haldamata Gigabit Ethernet PoE+ kommutaator IP30 metallkorpuses. See pakub kaheksat 10/100/1000BASE-T porti IEEE 802.3at PoE+ ja kahte 100/1000BASE-X SFP fiiberüleslüli liidest. Mõeldud karmidesse keskkondadesse, toetab kommutaator kahte 48–56 V alalisvoolu toitesisendit riistvaralise ümberlülitusega, kogu PoE eelarvet kuni 240 W, MAC-aadresside tabelit tõhusaks edastamiseks ja töötemperatuure vahemikus -40 kuni 75 °C.

Eelised

Seade pakub täit PoE+ võimsust kaheksa Gigabit vaskpordi kaudu ja paindlikke fiiberüleslüle kahe SFP-pesa abil, võimaldades pikamaaühendusi ja paindlikke kiirusvalikuid. Selle vastupidav IP30 metallkorpus ja ventilaatorita disain tagavad immuunsuse elektromagnetiliste häirete suhtes ja vaikse töö, samas kui kaks toitesisendit ning liigpinge- ja ESD-kaitse parandavad töökindlust tööstuspaigaldistes. Esipaneeli LED näitab reaalajas PoE võimsuskasutust lihtsaks jälgimiseks.

Sobib

• IP-kaamera valve- ja seiresüsteemid tööstuslikes või välistingimustes olevates juhtkappides
• Traadita pääsupunktide paigaldised, mis vajavad PoE+ võimsust
• Tehase automaatika- ja protsessijuhtimisvõrgud
• Pikamaa üleslüliühendused magistraalkommutaatorite või seirekeskustega (kasutades SFP transiivreid)

Peamised tehnilised andmed

• Mudel: PLANET IGS-1020PTF (MPN: IGS-1020PTF, EAN: 4711605284943)
• Pordid: 8 × 10/100/1000BASE-T (PoE+), 2 × 100/1000BASE-X SFP
• PoE standard ja eelarve: IEEE 802.3at (PoE+), kuni 240 W kokku
• Alalisvoolu sisendpinge: 48–56 V (kaks toitesisendit riistvaralise ümberlülitusega)
• Lülitusvõimsus: 20 Gbit/s; MAC-aadressitabeli kirjed: 8000
• Töötemperatuur: -40 kuni 75 °C
• Korpus: IP30 metall, ventilaatorita
• Kaal: 0,879 kg
• Standardid: IEEE 802.3/802.3u/802.3ab/802.3z/802.3af/802.3at/802.3az

Kasutusjuhend

Paigaldage kommutaator DIN-liistule, seinale või külgklambrile sobivas korpuses, ühendage kaks alalisvoolu toitesisendit 48–56 V alalisvooluallikaga liiasuse tagamiseks ja sisestage SFP transiivrid mini-GBIC pesadesse, kui on vaja fiiberüleslüle. Ühendage PoE-toega seadmed, nagu IP-kaamerad või pääsupunktid, RJ-45 portidesse; valige soovitud töörežiim (Standard või Laiendatud) sisseehitatud DIP-lüliti abil. Standardrežiimis töötavad pordid tavalise Gigabit PoE+-na; laiendatud režiimis töötavad pordid 10 Mbit/s täisdupleksis ja võivad edastada 20–25 W PoE-d kuni 250 m kaugusele UTP-kaabli kaudu.

Soovitused

Usaldusväärseks pikaajaliseks tööks kasutage reguleeritud kahte alalisvooluallikat vahemikus 48–56 V, hoidke SFP transiivrid vastavuses fiibri tüübi ja kaugusnõuetega ning jälgige kogu PoE eelarvet mitme toiteseadme ühendamisel. Kasutage PoE võimsuskasutuse LEDe tarbimise jälgimiseks ja kommutaatori ülekoormamise vältimiseks.
