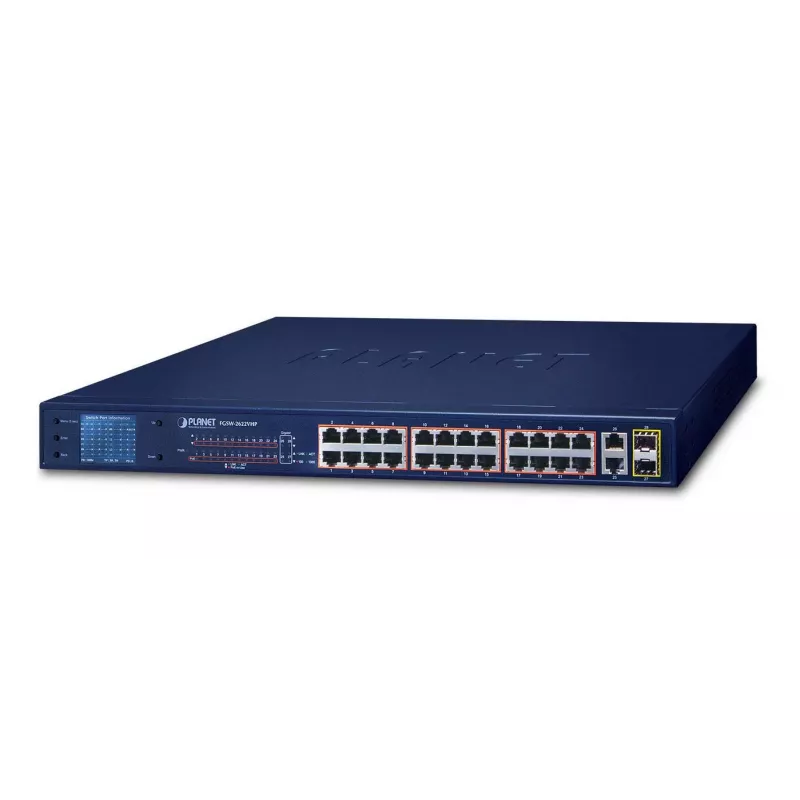

Haldamata kommutaator PLANET FGSW-2622VHP

PLANET FGSW-2622VHP on haldamata L2 kiire Etherneti kommutaator, millel on 24 10/100BASE-TX RJ-45 porti PoE+-ga (iga port kuni 30 W), kaks gigabitist RJ-45 üleslingi pesa ja kaks gigabitist SFP-liidest. Sisemise toitesüsteemi ja 300 W kogu PoE-eelarvega pakub FGSW-2622VHP blokeerimata kommuteerimisjõudlust ja nähtavat olekut integreeritud värvilise LCD-paneeli kaudu, mis võimaldab kiiret paigaldamist ja jälgimist ilma arvuti või tarkvarata.

Eelised

Kommutaator ühendab PoE-toite ja andmeedastuse ühes kaablis, vähendades paigaldamise keerukust ja kulusid. Selle esipaneeli värviline LCD pakub reaalajas PoE- ja pordi olekut, režiimi valikut (Standard, VLAN, Laiendus), ribalaiuse ja toite-eelarve juhtimist, PD-seadme elumärguande kontrolli ja põhilisi hooldusfunktsioone. Seade toetab fiiberoptilist üleslinki SFP kaudu pikamaa magistraalühenduste jaoks ning sisaldab ESD- ja liigpingekaitset parema stabiilsuse tagamiseks.

Sobib

• IP-videovalvesüsteemidele ja PoE-kaameratele
• Väikeste ja keskmiste ettevõtete võrkudele, jaemüügi- ja hotellipaigaldistele
• Võrgu servapaigaldistele, mis vajavad fiiberoptilist üleslinki seirekeskusesse

Peamised spetsifikatsioonid

• Pordid: 24 x 10/100BASE-TX PoE+ RJ-45, 2 x Gigabit TP, 2 x Gigabit SFP
• PoE: IEEE 802.3af/at, 30 W pordi kohta (max), kogu PoE-eelarve 300 W
• Kommuteerimisvõimsus: blokeerimata, 12,8 Gbit/s
• MAC-tabel: 8000 kirjet
• Töörežiimid: Standard, VLAN (pordipõhine), Laiendus (10 Mbps pordi kohta, kuni 250 m 20 W PoE-ga)
• Kaitse: Etherneti ESD (±6 kV kontakt, ±8 kV õhk) ja ±6 kV liigpingekindlus
• Standardid: IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3af/802.3at/802.3az
• Vormitegur ja kaal: laua-/rakmontaþi jaoks sobiv, 3,4 kg; värv: sinine

Kasutusjuhend

Paigaldage kommutaator sobivasse kohta või asetage lauale või raamile. Ühendage võrguseadmed ja PoE toiteseadmed (kaamerad, pääsupunktid) RJ-45 PoE-portidesse, kasutades Cat5e/Cat6 kaableid; kommutaator tagab andme- ja toiteedastuse sama kaabli kaudu. Kasutage esipaneeli LCD-d PoE oleku jälgimiseks, töörežiimi valimiseks (Standard, VLAN, Laiendus) ning eelarve või ribalaiuse juhtimise reguleerimiseks vastavalt vajadusele. Pikamaa üleslinkide jaoks sisestage ühilduvad 1000BASE-SX/LX SFP-moodulid SFP-pesadesse ja ühendage magistraal-fiiberoptikaga.

Soovitused

Kasutage Laiendusrežiimi ainult portidel, kus on vaja pikemaid kaabliteekondi ja kus 20 W PoE on toiteseadme jaoks piisav; hoidke kriitilised suure ribalaiusega seadmed Standardrežiimis, et tagada täielik läbilaskevõime. Kontrollige regulaarselt LCD-lt PoE-eelarvet ja PD-seadme elumärguande olekut ning kasutage VLAN-režiimi IP-kaamerate multisaadete liikluse isoleerimiseks, et vältida saadetorme.
