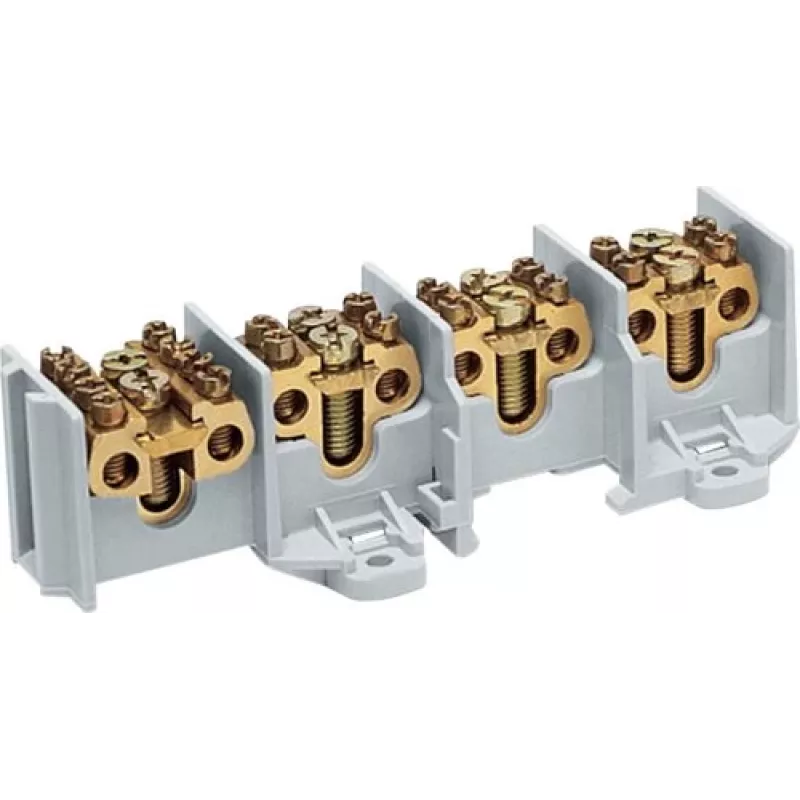

Hager Peakliini haruklemmiplokk 4x35/4PEN-Abg. K65A (K65A)

Kui jaotada toidet peakliinilt mitmele haruahelale, on usaldusväärsed ja ohutud ühendused hädavajalikud. Hager K65A peakliini haruklemmiplokk pakub turvalist ja korrastatud lahendust 4-juhtmeliste (3P + PEN) ahelate harutamiseks kuni 65 A. See võimaldab igalt faasilt neli haruväljundit ja ühe PEN-i jaoks, lihtsustades paigaldamist jaotuskilpidesse.

Kellele see mõeldud on

Elektrikud ja kilbimeistrid, kes vajavad kompaktset, DIN-liinile kinnitatavat klemmiplokki peakliini jaotamiseks elu- või ärihoonete elektripaigaldistes.

Peamised omadused

• Nimivool 65 A, nimipinge 400 V AC.
• Peajuhtme ristlõige: 6–35 mm² (jäik või painduv).
• Harujuhtme ristlõige: 1,5–16 mm² faaside jaoks, 6–35 mm² PEN-i jaoks.
• Neli haruväljundit faasi kohta, üks haruväljund PEN-i jaoks.
• Kruviklemmiühendus, DIN-liinile (TS35) või kruvidega kinnitamine.
• Halogeenivaba polüamiidkest, hall värv, IP20 kaitse.

Tehnilised andmed

• Tootetüüp: Peakliini haruklemmiplokk
• Pooluste arv: 4 (3P + PEN)
• Nimivool (In): 65 A
• Nimipinge (Un): 400 V AC
• Peajuhtme ristlõige (jäik): 6 - 35 mm²
• Peajuhtme ristlõige (painduv): 6 - 35 mm²
• Harujuhtme ristlõige (faas, jäik): 1,5 - 16 mm²
• Harujuhtme ristlõige (faas, painduv): 1,5 - 16 mm²
• Harujuhtme ristlõige (PEN, jäik): 6 - 35 mm²
• Harujuhtme ristlõige (PEN, painduv): 6 - 35 mm²
• Haruväljundite arv faasi kohta: 4
• Haruväljundite arv PEN-i jaoks: 1
• Paigaldusviis: DIN-liin (TS35) / kruvidega kinnitamine
• Ühenduse tüüp: Kruviklemm
• Kesta materjal: Polüamiid (PA), halogeenivaba
• Värv: Hall
• Kaitseaste: IP20
• Töötemperatuur: -25 kuni +40 °C
• Standardid: IEC/EN 60947-7-1

Nõuanded

Veenduge, et juhtmed on korralikult eemaldatud ja pingutatud vastavalt tootja spetsifikatsioonidele. Paigaldage standardsel 35 mm DIN-liinil kindla kinnituse tagamiseks. Kasutage painduvate juhtmete jaoks sobivaid hülssi, et säilitada usaldusväärsed ühendused.
