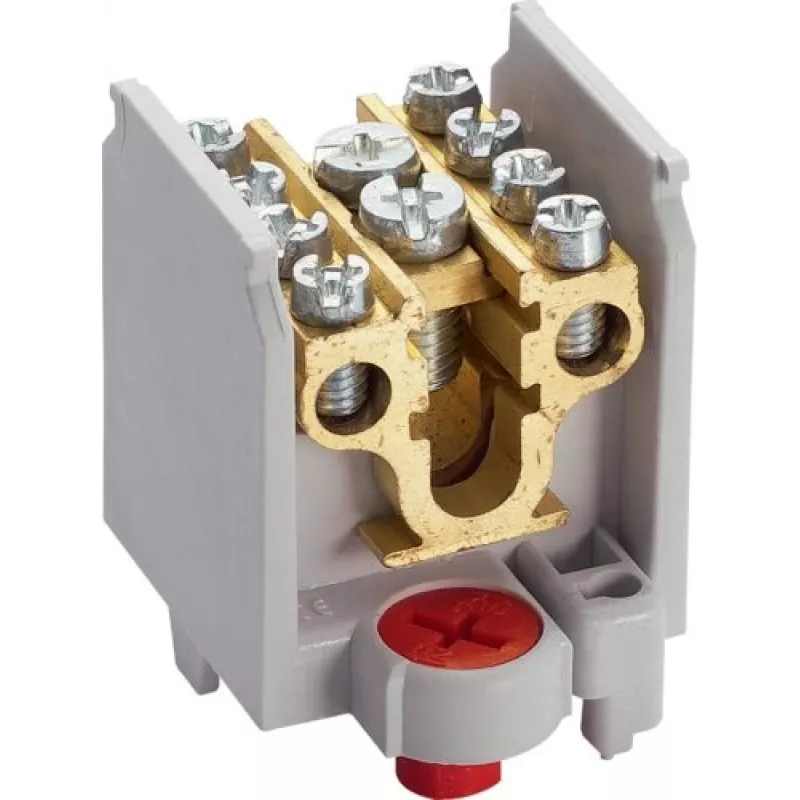

Hager Peakliini haruklemm K65 1x35/4MP

Elektrijaotuses nõuab suure peakondensaatori ühendamine mitme väiksema harukondensaatoriga sageli mitut klemmplokki ja keerulist juhtmestikku. Hager K65 peakliini haruklemm lahendab selle, pakkudes ühtset kompaktset ühenduspunkti ühe peasisendi ja nelja haruväljundi jaoks, lihtsustades paigaldust ja vähendades kapi segadust.

Kellele see mõeldud on

See klemmplokk on mõeldud elektrikutele ja kilbimeistritele, kes peavad jaotama toidet peakliinilt mitmele haruahelale jaotuskilpides, juhtimiskappides või tööstuslikes paigaldistes. See sobib kasutamiseks madalpinge elektrijaotussüsteemides, kus on vaja usaldusväärseid ja hooldusvabu ühendusi.

Peamised omadused

• 1-pooluseline peakliini haruklemm
• Peasisendi juhtme ristlõige: 1 x 35 mm² (jäik/painduv)
• Haruväljundi juhtme ristlõige: 4 x 16 mm² (jäik/painduv)
• Kruviklemmi ühendus
• Paigaldus 35 mm DIN-liinile või kruvidega
• Korpuse materjal: polüamiid (PA), hall
• Juhtme materjal: messing, tinatatud

Tehnilised andmed

• Nimipinge: 690 V AC
• Nimiisolatsioonipinge: 1000 V
• Nimiimpulsspinge: 8 kV
• Nimivool (peasisend): 125 A
• Nimivool (haruväljund): 57 A
• Kaitseaste: IP20
• Töötemperatuuri vahemik: -25 kuni +70 °C
• Tuleohtlikkuse klass: UL94-V0

Nõuanded

Veenduge, et juhtmete ristlõiked vastavad määratud vahemikele ja et klemmplokk on paigaldatud korpusesse, mis pakub asjakohast kaitset otsese kokkupuute eest. Pingutage kruvid soovitatud pöördemomendiga, et tagada kindel ühendus.
