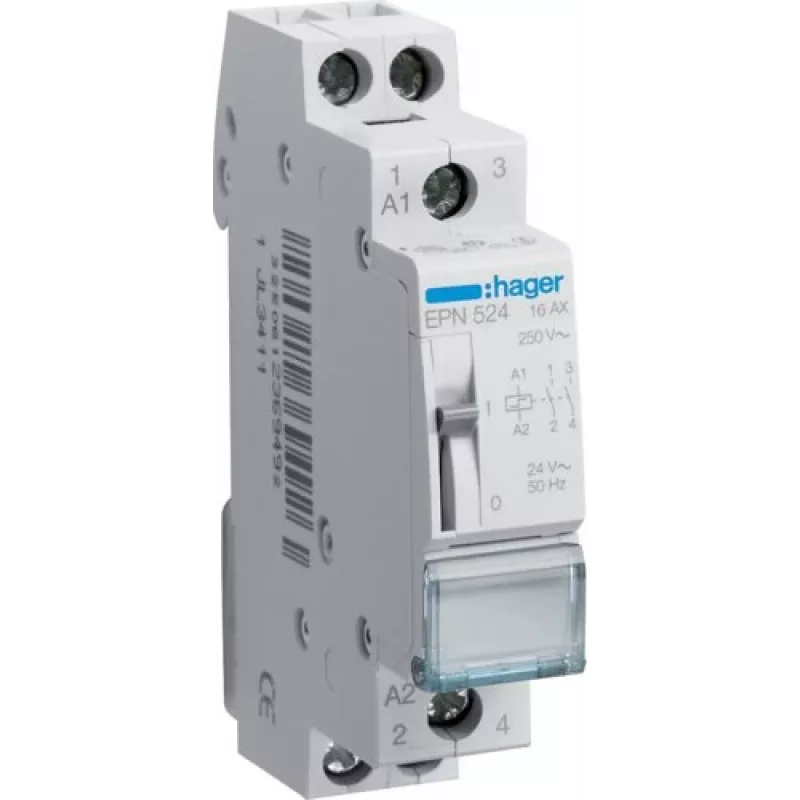

HAGER EPN524 Acti 9 impulssrelee, 2 NO, 16 A, 24 V AC/DC, 2 moodulit

Elektrikud ja kilbikoostajad vajavad sageli usaldusväärset viisi valgustusahelate juhtimiseks mitmest surunupust ilma keeruka juhtmestikuta. HAGER EPN524 impulssrelee lahendab selle probleemi, lukustades oma kaks normaalavat kontakti iga 24 V AC või DC impulsiga, muutes selle ideaalseks treppide, koridoride ja suurte ruumide jaoks, kus valgustid lülitatakse mitmest kohast. Selle kompaktne 2-mooduliline DIN-liistule paigaldatav korpus sobib standardsetesse jaotuskeskustesse ning kruviklemmid võtavad vastu kuni 6 mm² jäigaid või painduvaid juhtmeid kiireks paigaldamiseks.

Peamised tehnilised andmed

• Tootetüüp: Impulssrelee (lukustuv relee)
• Seeria: Acti 9 EPN
• Kontaktide konfiguratsioon: 2 normaalavat (NO)
• Nimivool: 16 A 250 V AC juures
• Juhtpinge: 24 V AC 50/60 Hz või 24 V DC
• Paigaldus: DIN-liist (35 mm)
• Mooduli laius: 2 moodulit (36 mm)
• Elektriline vastupidavus: 100 000 tsüklit (AC-21A)
• Mehaaniline vastupidavus: 1 000 000 tsüklit
• Töötemperatuur: -20 °C kuni +50 °C
• Ühendus: Kruviklemmid, 1,5–6 mm²
• IP-kaitseaste: IP20 (klemmid), IP40 (korpus)
• Standardid: IEC/EN 60669-1
• Maksimaalne lülitussagedus: 5 toimingut minutis
• Voolutarve: 1,2 VA/W hoidmine, 10 VA/W sisselülitusvool

Miks valida

See relee ühendab vastupidava jõudluse kompaktse jalajäljega. 24 V juhtpinge on ohutu kasutamiseks elu- ja ärihoonetes ning lukustusmehhanism tagab, et kontaktid püsivad asendis ilma pideva toiteta, vähendades energiatarbimist ja soojuse teket. Kõrge mehaaniline vastupidavus tähendab aastaid probleemideta töötamist ka suure koormusega piirkondades.

Ideaalsed kasutusjuhud

• Treppide valgustus mitme surunupuga
• Koridoride ja esikute valgustus kontorites või hotellides
• Valgustuse juhtimine kahest või enamast kohast
• Integreerimine hoonete automatiseerimissüsteemidesse 24 V juhtsignaalidega

Hea teada

EPN524 on osa Acti 9 sarjast, tagades ühilduvuse teiste HAGERi moodultoodetega. See paigaldatakse standardsetele 35 mm DIN-liistudele ja võtab enda alla vaid 36 mm laiust, jättes ruumi täiendavatele moodulitele. Relee on hooldusvaba ega vaja täiendavat toiteallikat peale juhtimpulsside.
