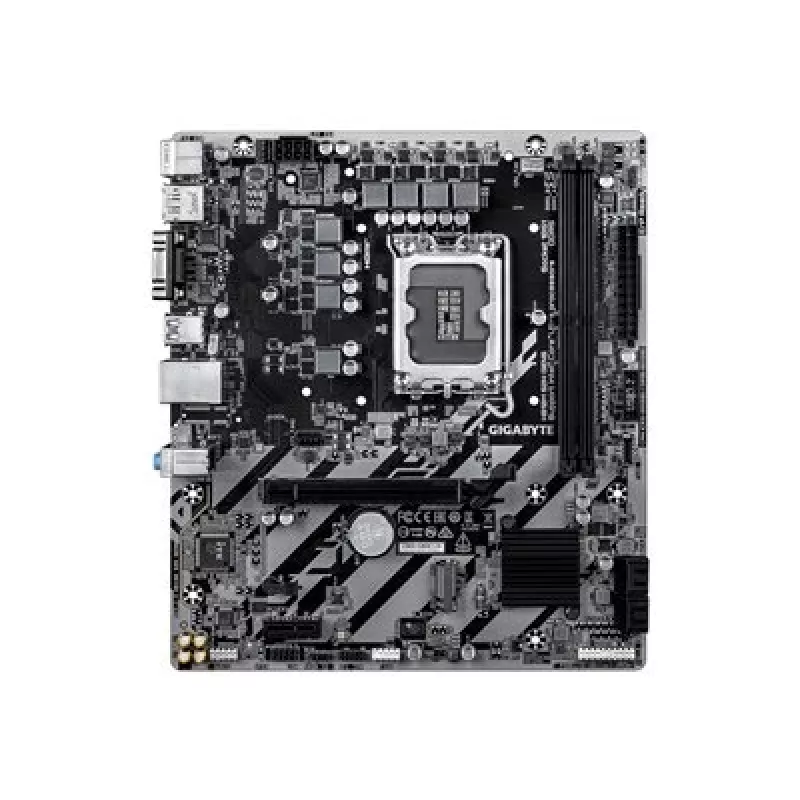

GIGABYTE H810M S2H GEN5 Micro ATX emaplaat — LGA 1851, Intel H810, 2×DIMM DDR5 kuni 6400 MHz, 1×PCIe 4.0 M.2, 1GbE

GIGABYTE H810M S2H GEN5 on Micro ATX emaplaat, mis on mõeldud kompaktsete lauaarvutisüsteemide ning kontori- või koduehitiste jaoks. See toetab Intel Core Ultra (Series 2) protsessoreid LGA 1851 (Socket V1) platvormil ja põhineb Intel H810 kiibistikul. Plaadil on kaks DDR5 DIMM-i pesa, mis toetavad kuni 128 GB mälu kiirustel kuni 6400 MHz, PCIe 4.0 M.2 pesa kiire NVMe salvestusruumi jaoks, SATA III pordid, üks PCIe x1 pesa laienduseks ning integreeritud Gigabit Ethernet võrguühenduse tagamiseks.

Eelised

Plaat ühendab kaasaegse protsessoripesa ja kiibistiku kompaktse Micro ATX paigutusega, pakkudes tasakaalu jõudluse ja ruumisäästlikkuse vahel. Selle 4+1+2 faasiline VRM-disain aitab säilitada stabiilset toiteedastust ühilduvate Intel Core Ultra protsessorite jaoks. DDR5 mälu tugi ja PCIe 4.0 M.2 pesa võimaldavad kiiremat süsteemi reageerimisvõimet ja paremat salvestusjõudlust võrreldes eelmiste põlvkondadega. Integreeritud Realtek Gigabit LAN ja USB 3.2 Gen 1 pordid pakuvad standardset, usaldusväärset ühenduvust igapäevasteks toiminguteks.

Sobib

• Kompaktsete kodu- või kontorilauaarvutite ehitamiseks, kus ruumi on vähe
• Üldotstarbelisteks tootlikkus- ja veebisirvimissüsteemideks
• Kergeks sisuloomeks ja meedia taasesituseks
• Uuendusteeks vanematelt DDR4 süsteemidelt DDR5 mäluplatvormidele

Peamised tehnilised andmed

• Vormitegur: Micro ATX
• Kiibistik: Intel H810
• Protsessoripesa: LGA 1851 (Socket V1), ühildub Intel Core Ultra (Series 2) protsessoritega
• Mälu: 2×DIMM DDR5-SDRAM, kuni 128 GB, kuni 6400 MHz
• Salvestusruum: 1×PCIe 4.0 M.2 pesa, SATA III pordid mitme kettaseadme jaoks
• Laiendus: 1×PCIe x1 (Gen3.x) pesa ja PCIe laiendustugi
• Võrk: integreeritud 1 GbE LAN (Realtek)
• Heli- ja videoväljundid: pardal olev helikoodek ja kuva väljundid, sealhulgas DisplayPort, HDMI ja D-Sub (sõltuvalt protsessori integreeritud graafika toest)
• Toiteedastus: hübriidne 4+1+2 faasiline VRM
• Kaal: ligikaudu 0,79 kg

Kasutamine

Paigaldage GIGABYTE H810M S2H GEN5 ühilduvasse Micro ATX korpusesse, kinnitage LGA 1851 protsessor järgides pesa ja protsessori jahuti tootja juhiseid ning täitke kuni kaks DDR5 DIMM-moodulit vastavalt emaplaadi juhendile optimaalse kanalikonfiguratsiooni saavutamiseks. Ühendage PCIe 4.0 NVMe SSD M.2 pessa või ühendage SATA-kettad SATA III portidega. Ühendage toiteallikast ühilduva toiteplokiga 24-kontaktiline ATX- ja protsessori toitepistikud, ühendage esipaneeli päised, USB- ja salvestuskaablid, seejärel värskendage BIOS/UEFI seadeid vastavalt vajadusele, et tuvastada paigaldatud riistvara.

Soovitused

Stabiilse töö tagamiseks kasutage piisava võimsusega kvaliteetset toiteallikat ja veenduge, et uusim BIOS on paigaldatud, et toetada Intel Core Ultra (Series 2) protsessoreid ja mälu ühilduvust. Mälu paigaldamisel kontrollige QVL-i või GIGABYTE dokumentatsiooni testitud DDR5-moodulite osas ja täitke DIMM-pesad vastavalt soovitustele, et saavutada reklaamitud maksimaalne kiirus. Kasutage PCIe 4.0 M.2 pesa suure jõudlusega NVMe SSD jaoks, kui on vaja kiiremat salvestusruumi juurdepääsu.
